Sistema Climatico DOT TCEM Back-to-Back 2 × 1,2 m³ per TEXA

‎ ‎

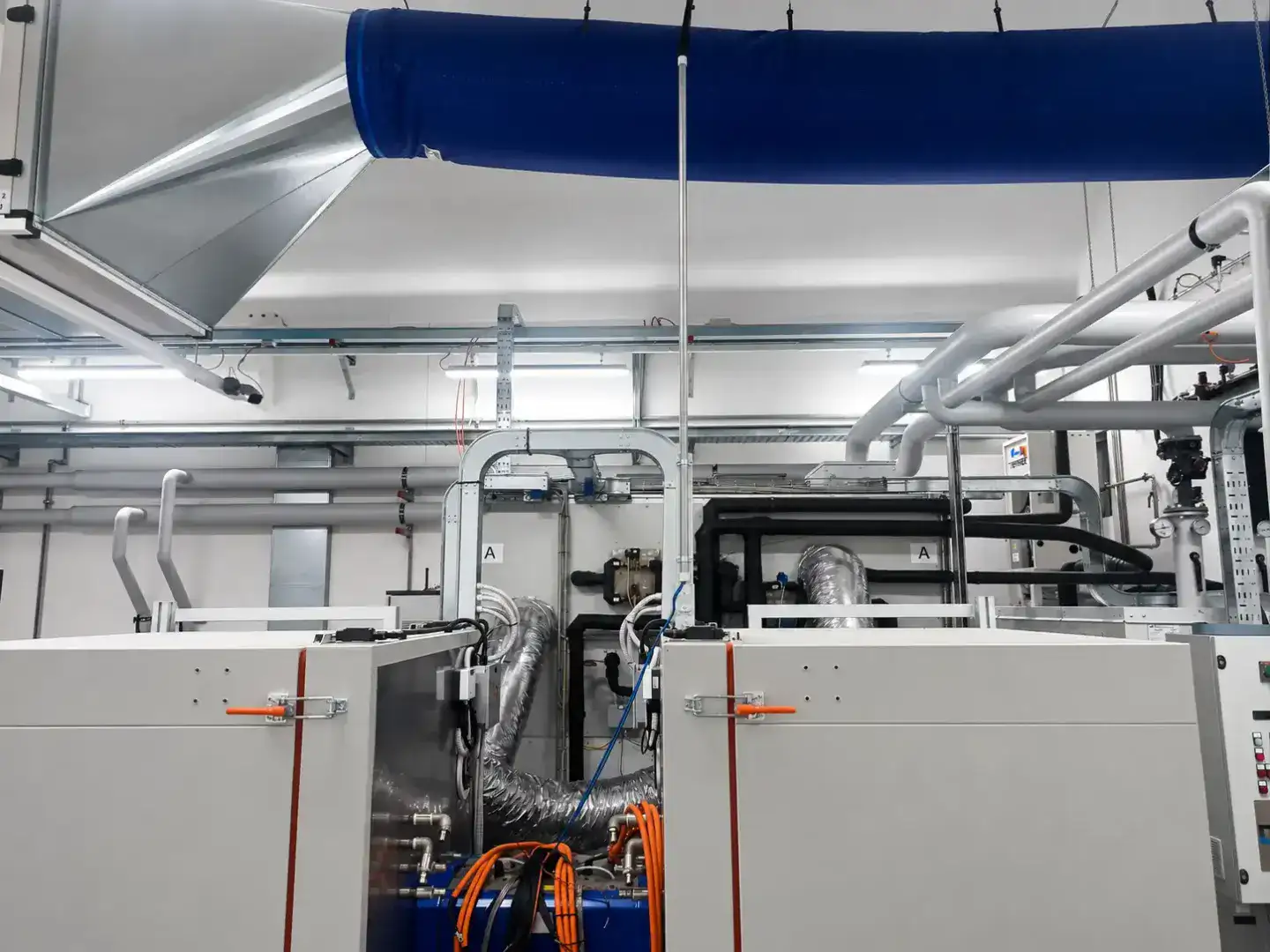

Il Disgelo ha sviluppato per TEXA un sistema climatico DOT TCEM Back-to-Back composto da due camere indipendenti da 1,2 m³, progettato per l’esecuzione simultanea di prove climatiche su due motori elettrici collegati in configurazione Back-to-Back.

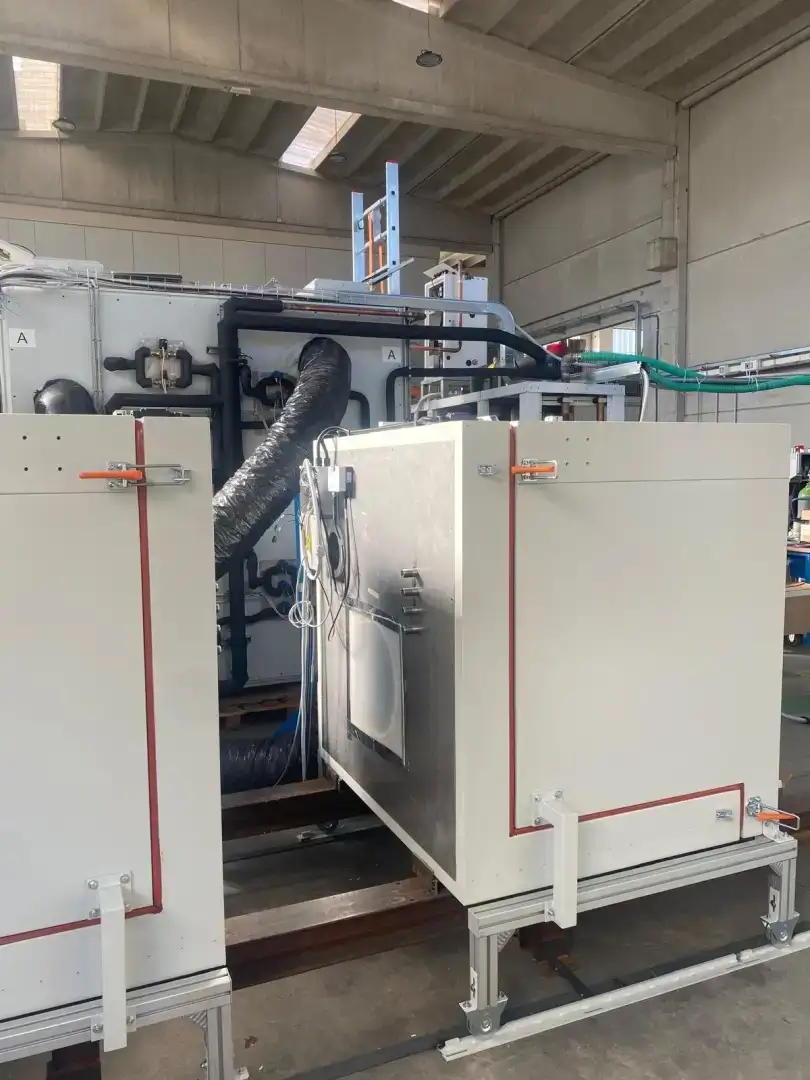

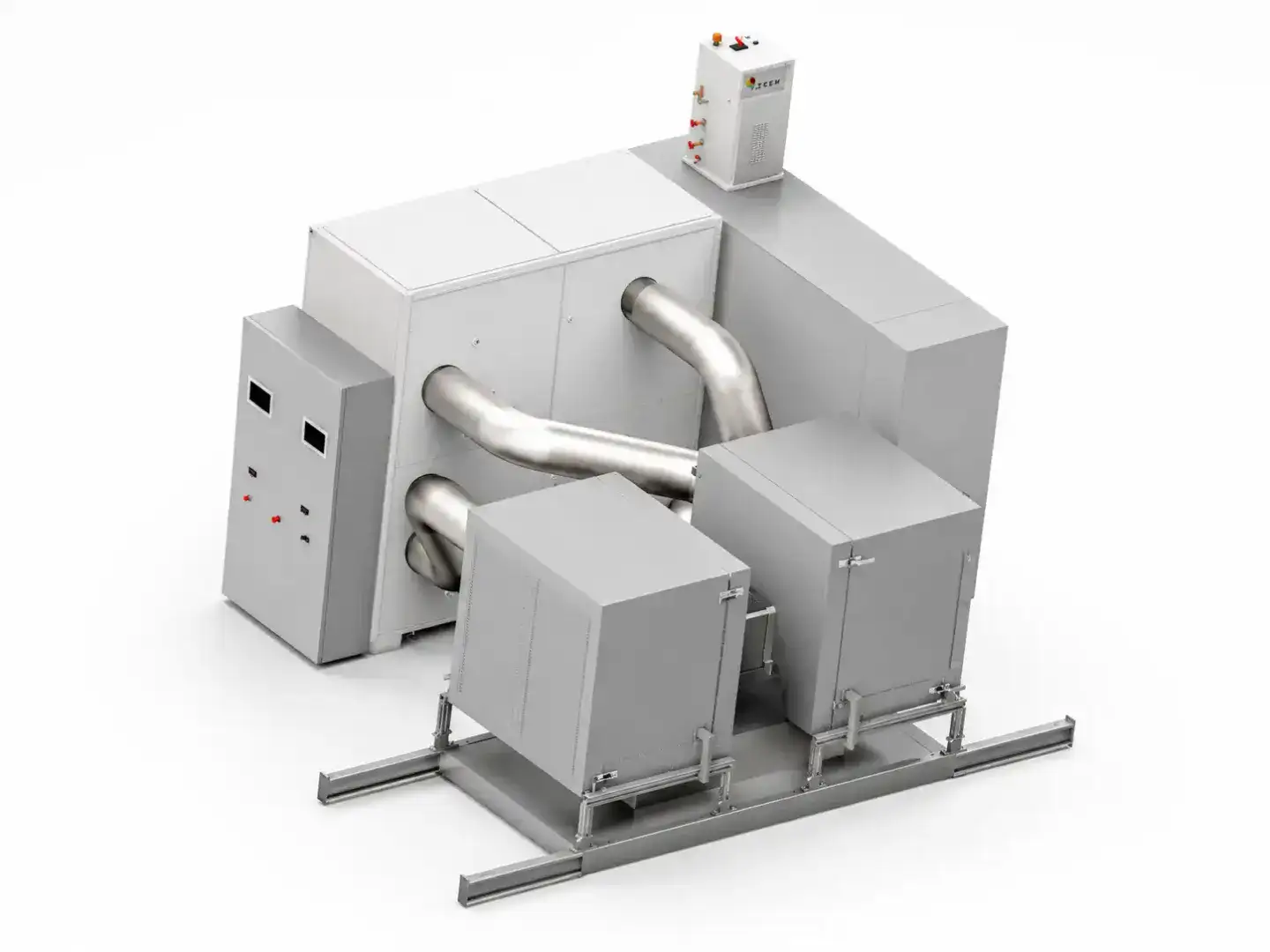

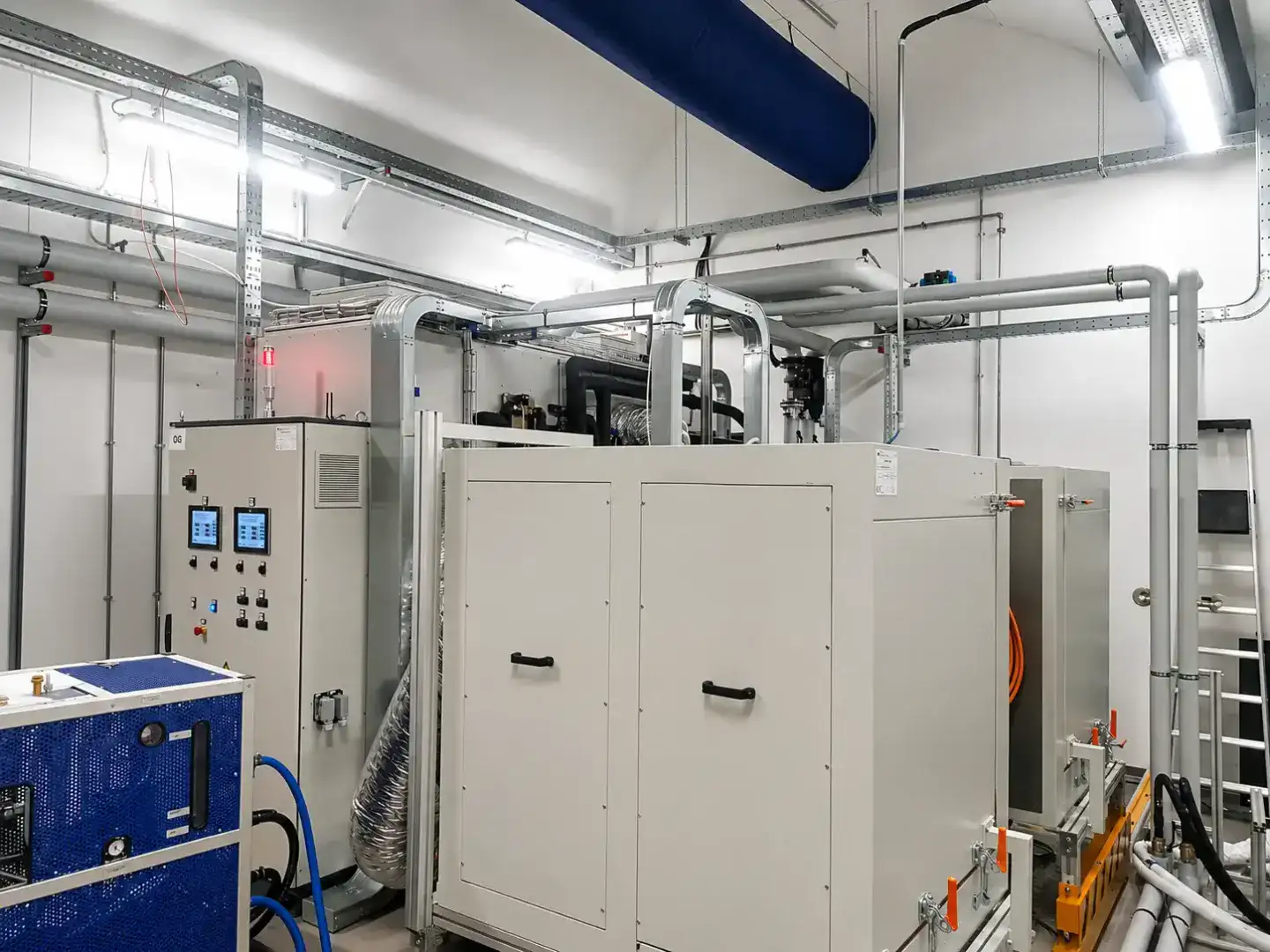

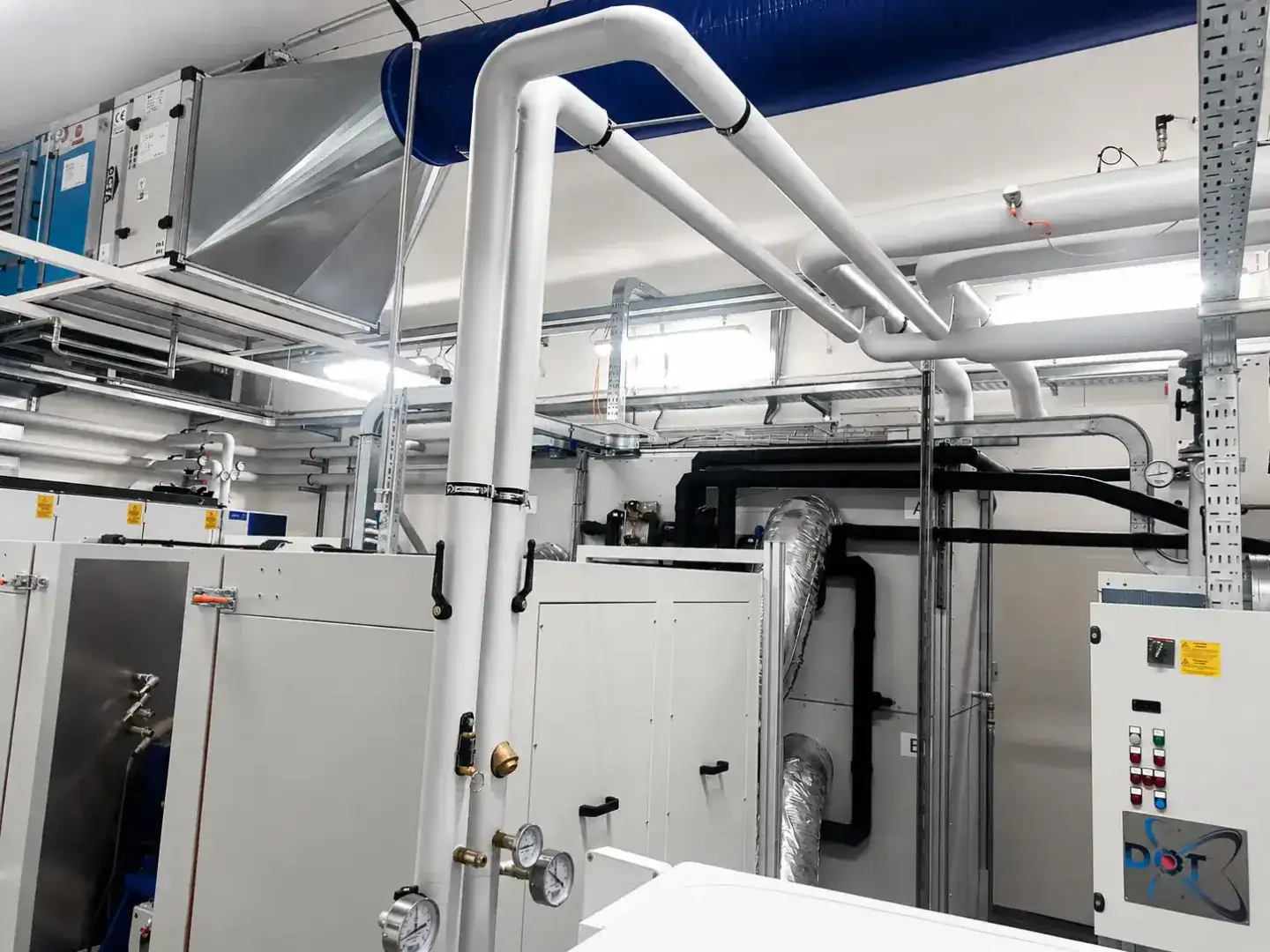

Le due camere sono collegate a una unità ACU separata, all’interno della quale sono presenti due sistemi indipendenti di trattamento aria, uno per ciascun vano di prova. Questa architettura permette di controllare in modo autonomo e preciso le condizioni climatiche attorno ai due E-Motor durante test funzionali, cicli di durata e attività di validazione.

‎

Soluzione sviluppata

La configurazione è stata progettata specificamente per applicazioni E-Motor Back-to-Back, nelle quali due motori elettrici vengono testati contemporaneamente all’interno di due ambienti climatici separati.

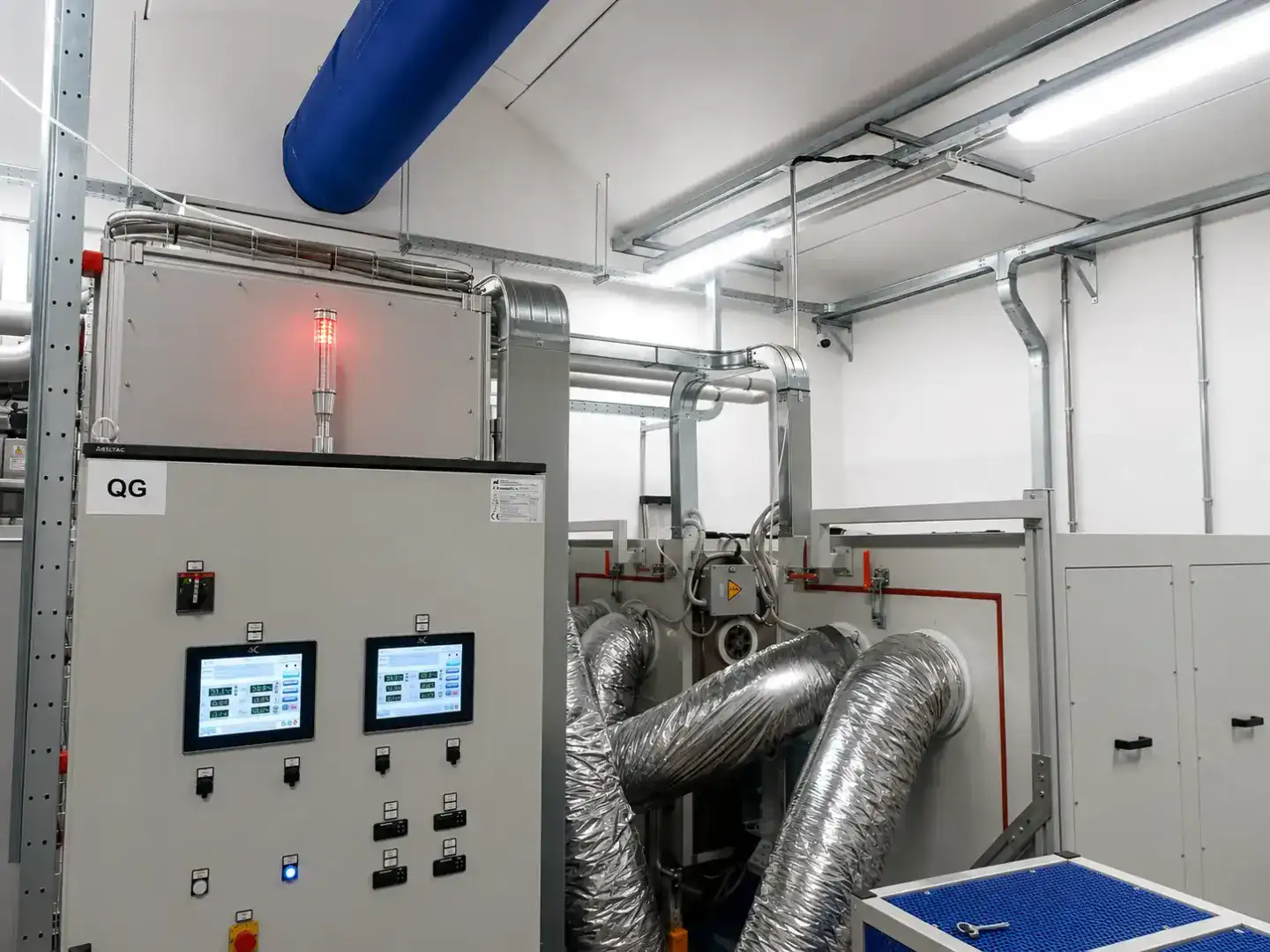

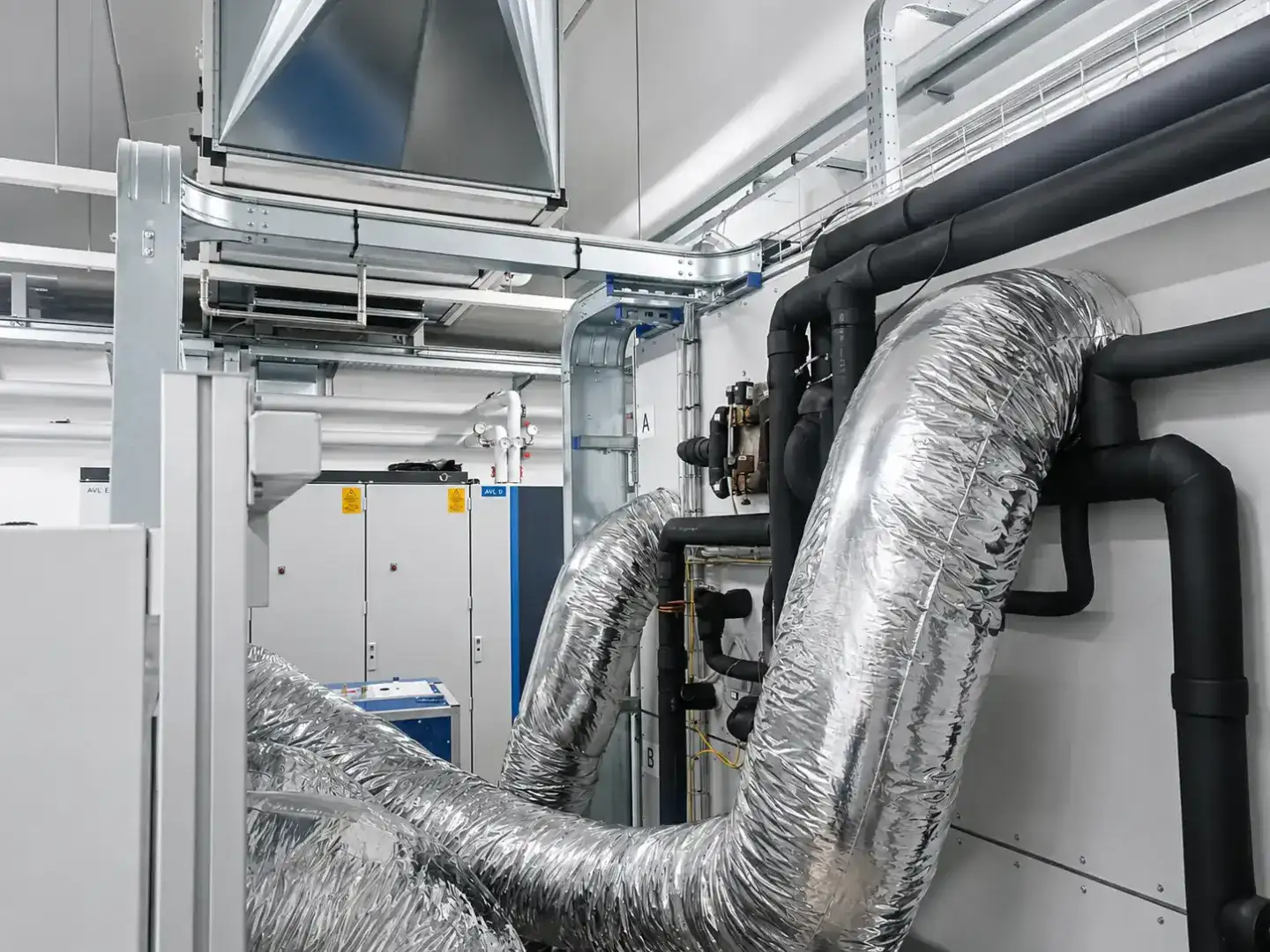

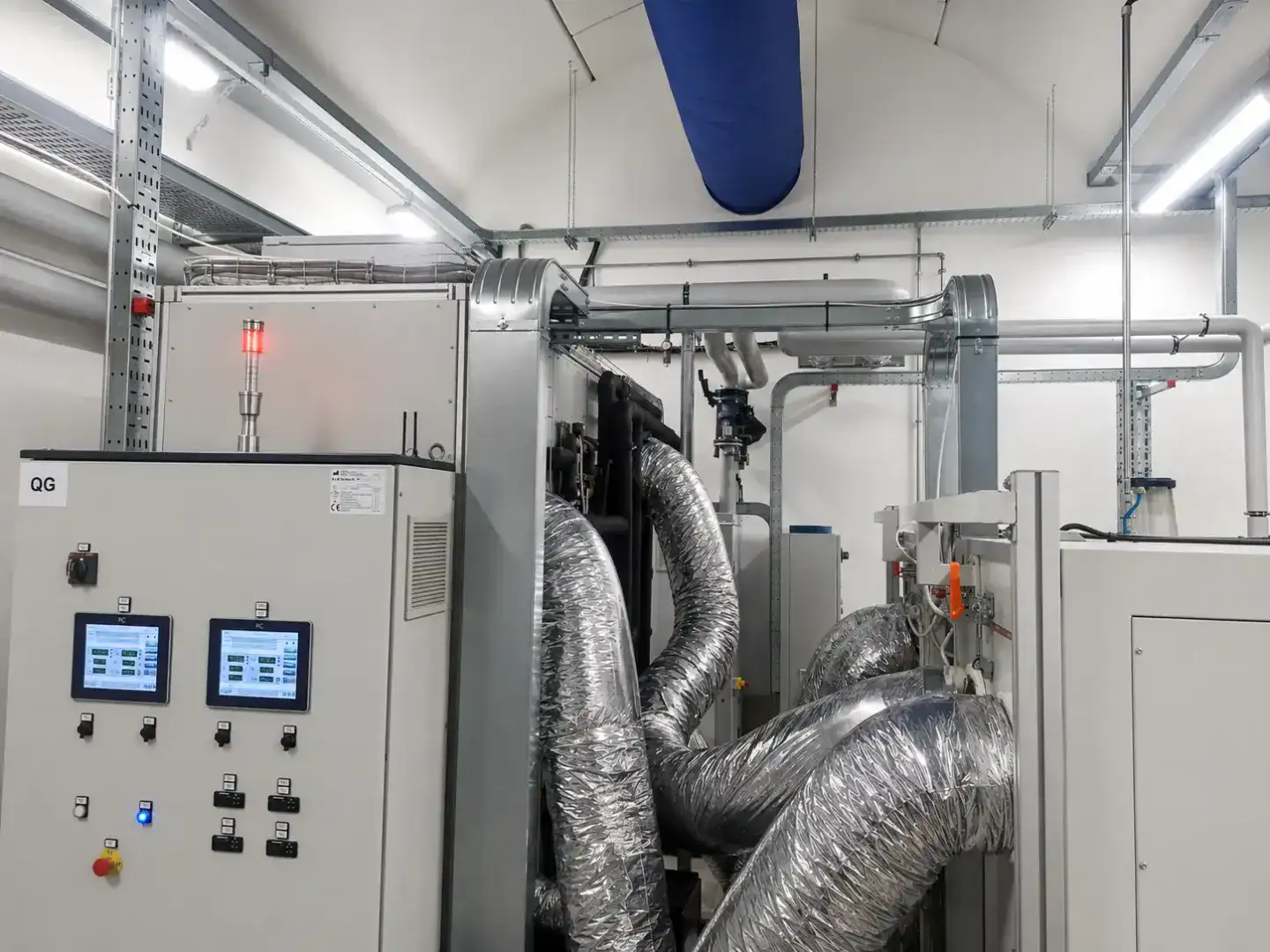

Ogni camera dispone del proprio circuito di mandata e ritorno dell’aria, collegato mediante condotti flessibili e coibentati all’ACU centrale. La soluzione modulare consente di adattare la disposizione delle camere alla configurazione del banco prova e di facilitare installazione, accesso e manutenzione dei DUT.

Il sistema è stato progettato per garantire:

• test climatici simultanei su due E-Motor;
• configurazione dedicata Back-to-Back;
• controllo indipendente delle condizioni climatiche per ciascuna camera;
• integrazione con dinamometri e banchi prova;
• controllo di temperatura e umidità relativa;
• gradienti termici fino a circa 4 K/min;
• compensazione del carico termico generato dai motori;
• passaggi dedicati per alberi, cablaggi e circuiti di raffreddamento;

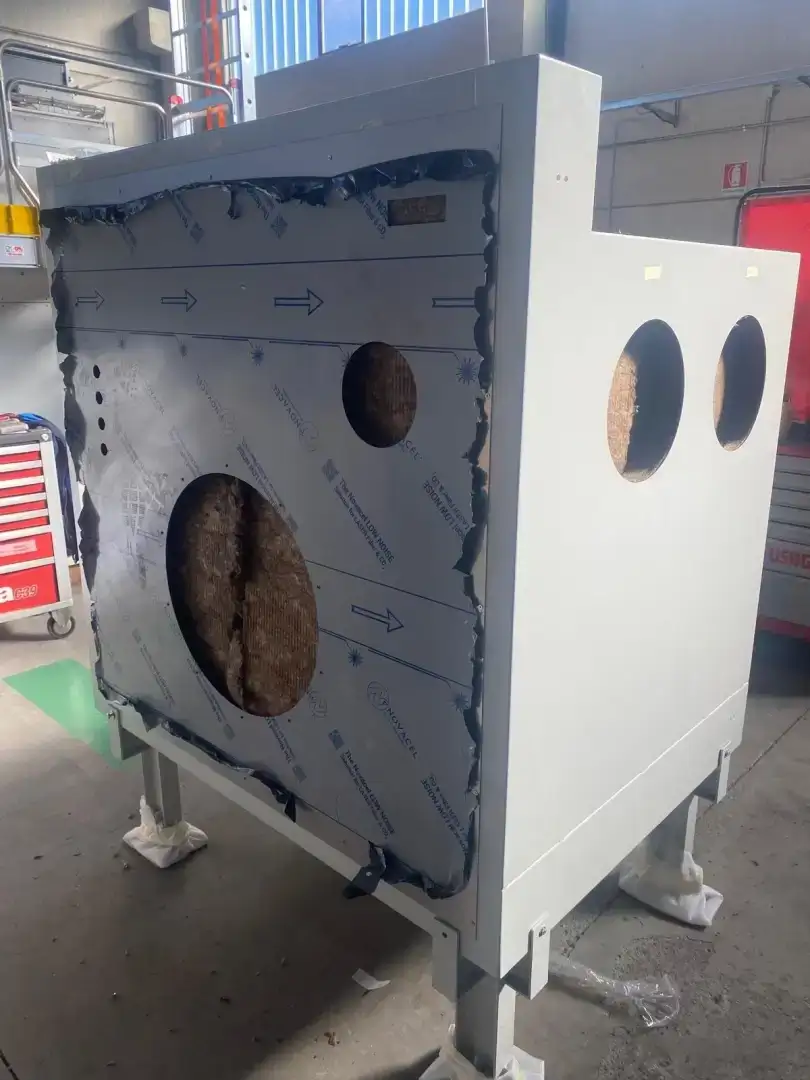

• camere modulari con sezioni removibili per facilitare l’accesso ai DUT;
• collegamento delle camere all’ACU mediante condotti flessibili fino a 5 m;
• gestione dei cicli tramite sistema di controllo CliMaLogic®;
• acquisizione ed esportazione dei dati e collegamento con sistemi esterni.

‎

Dati tecnici principali

‎

DOT ACU TCEM-40+125 – Double 1.2 m³ Back-to-Back

• numero camere: 2 indipendenti;
• volume utile per camera: circa 1,2 m³;
• dimensioni interne per camera: 1000 × 1000 × 1200 mm;
• dimensioni esterne per camera: circa 1200 × 1200 × 1400 mm;
• campo di temperatura: −40 °C ÷ +125 °C;
• precisione temperatura: ±1 K;
• campo climatico: +10 °C ÷ +95 °C;
• umidità relativa: 10% ÷ 95% RH;
• precisione umidità: circa ±3% ÷ ±5% RH;
• punto di rugiada: +7 °C ÷ +89 °C;
• portata aria di ricircolo: 3000 Nm³/h per camera;
• velocità di riscaldamento: circa 4 K/min;
• velocità di raffreddamento: circa 4 K/min;
• dissipazione ammessa a +20 °C: 6 kW per camera;
• DUT: E-Motor + dinamometro;
• massa DUT + supporto: circa 100 kg per camera;
• passaggi cablaggi: 5 × DN125;
• passaggi circuiti refrigerazione/raffreddamento: 4 × DN32;
• passaggio albero: circa 500 mm;
• lunghezza massima condotti aria: 5 m.

‎

ACU – Air Conditioning Unit

• configurazione: ACU separata con due trattamenti aria indipendenti;
• dimensioni esterne: circa 2500 × 2200 × 2400 mm;
• peso: circa 1500 kg;
• potenza installata: 58 kW, fino a 92 kW nella configurazione prevista;
• sistema frigorifero: compressore Dorin bi-stadio;
• refrigerante: R452A o equivalente;
• raffreddamento condensatore: acqua;
• potenza di dissipazione frigorifera: fino a 107 kW;
• alimentazione: 400 V ±10%, 50 Hz, trifase + neutro + terra;
• controllo: PLC DOT con software CliMaLogic®.

‎

Risultato

Il progetto ha consentito di realizzare per TEXA un sistema dedicato al testing climatico Back-to-Back di motori elettrici, permettendo di sottoporre contemporaneamente due E-Motor a condizioni ambientali controllate all’interno di due camere indipendenti.

La combinazione di due vani climatici da 1,2 m³, ACU separata con doppio trattamento aria, configurazione modulare e integrazione con il banco dinamometrico permette di gestire in modo flessibile prove funzionali, cicli di durata e attività di validazione su sistemi di trazione elettrica.
