Sistemi Climatici DOT TCEM per Test e-Axle per Industrelec / Stellantis Francia

‎

Il Disgelo ha sviluppato per Industrelec, nell’ambito di un progetto destinato a Stellantis in Francia, una fornitura composta da quattro camere climatiche DOT TCEM dedicate al testing e-Axle.

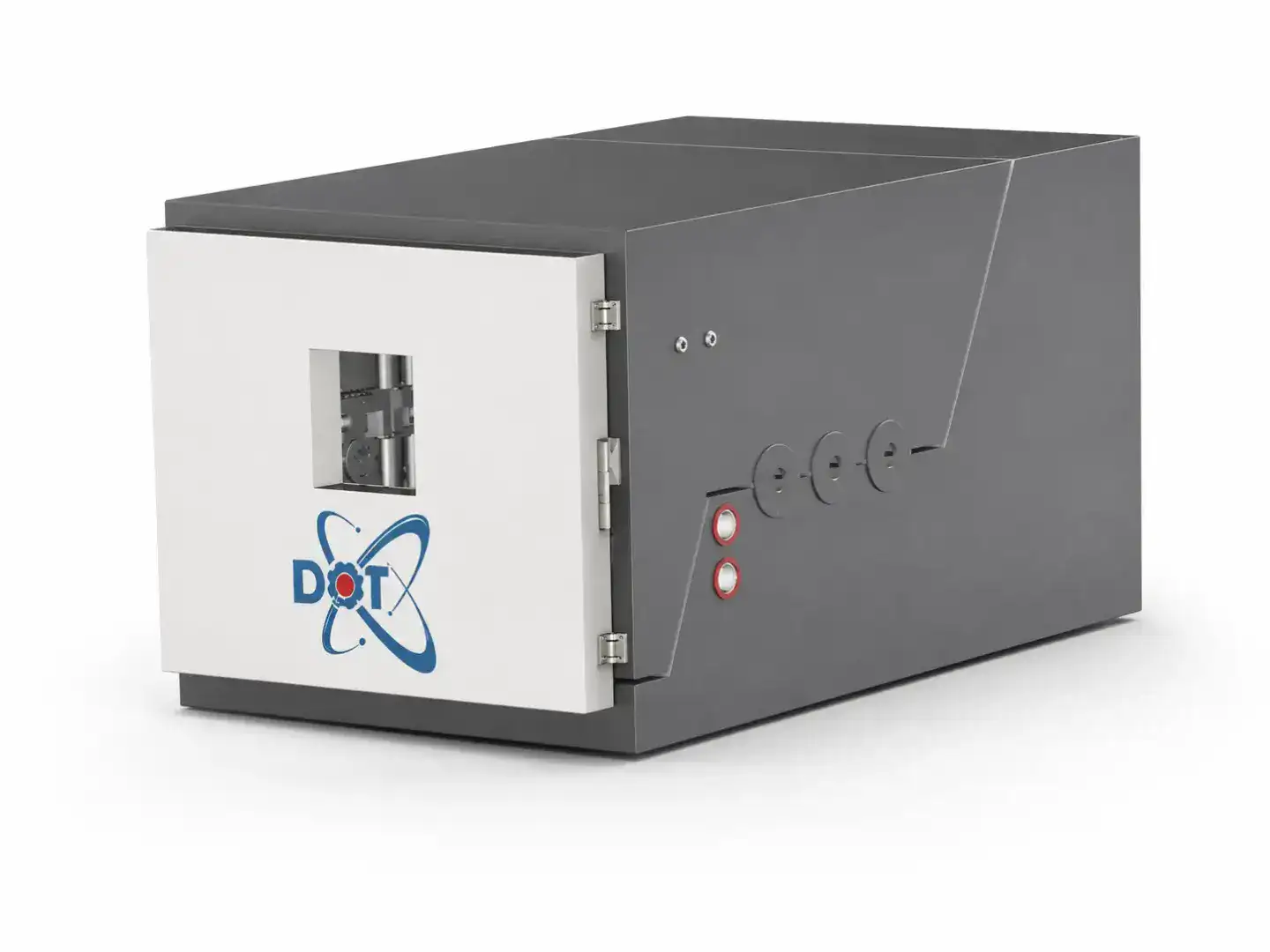

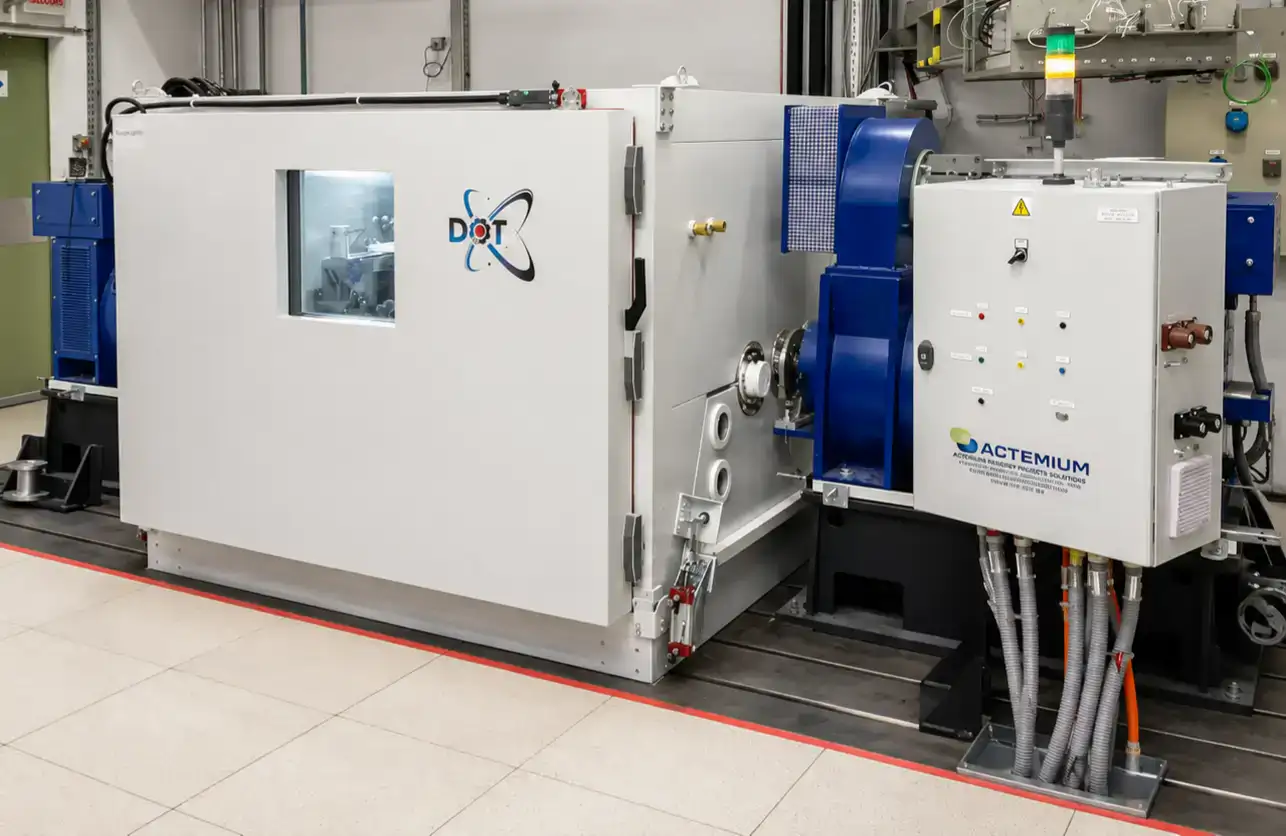

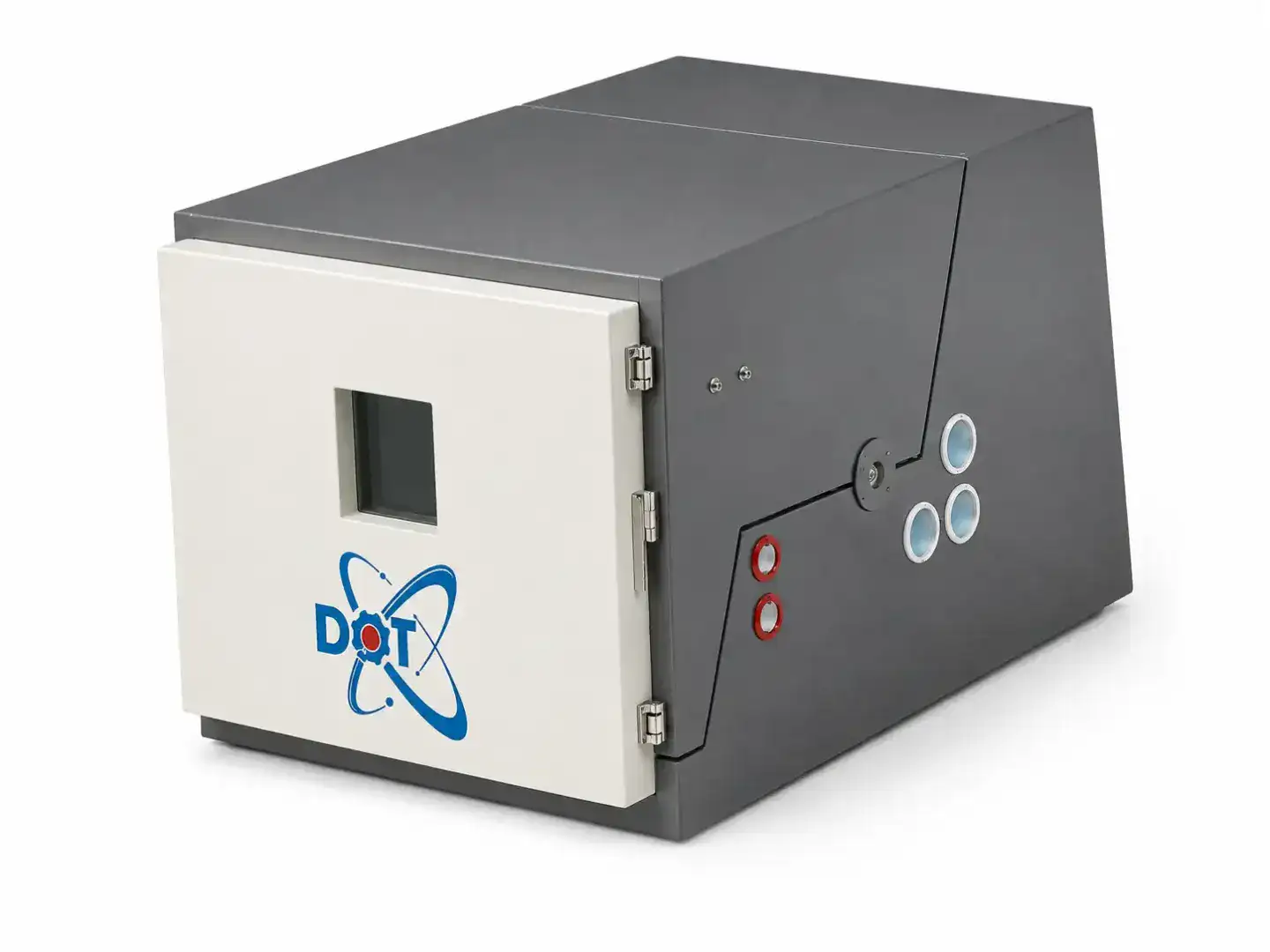

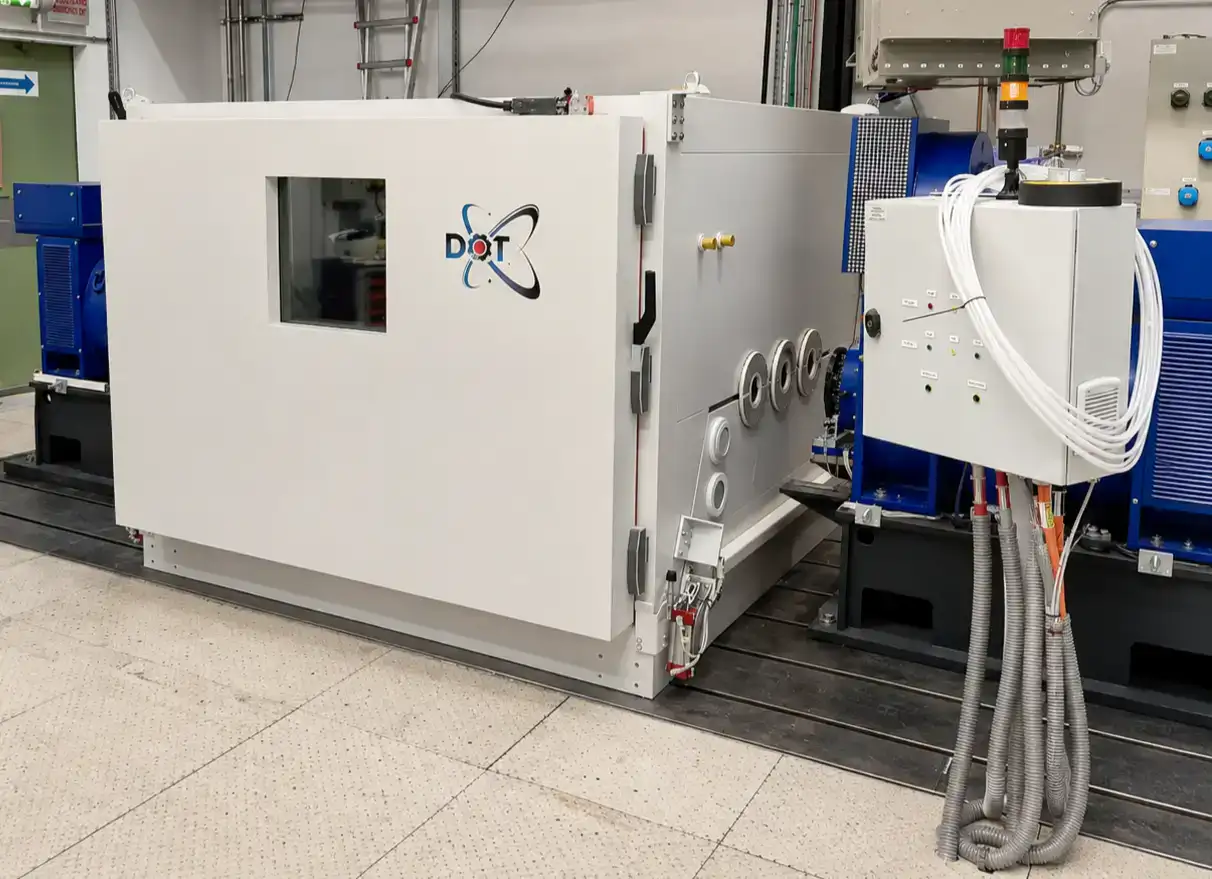

Il progetto comprende due camere TCEM da 2,9 m³ e due camere TCEM da 4,0 m³, queste ultime configurate con possibilità di movimentazione sull’asse Z. Le apparecchiature sono state sviluppate per integrare il condizionamento climatico direttamente con i banchi dinamometrici e con le interfacce meccaniche, elettriche e fluidiche necessarie al test dei sistemi di trazione elettrica.

​‎

Soluzione sviluppata

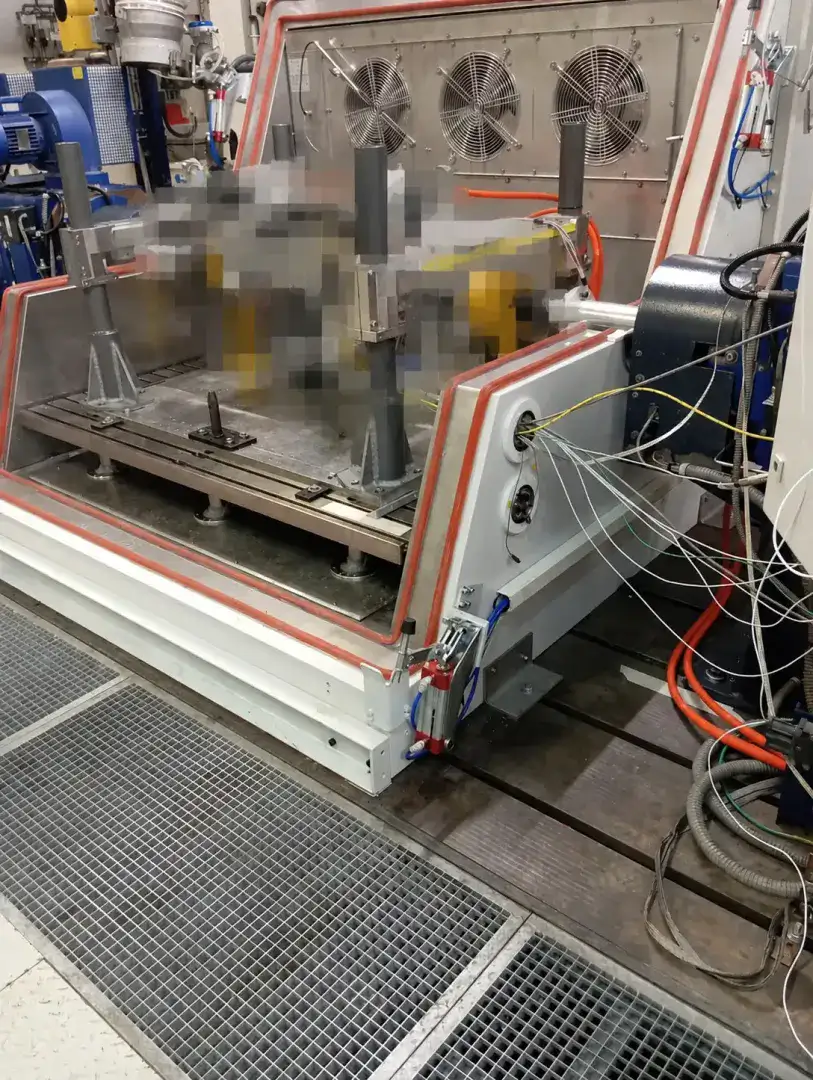

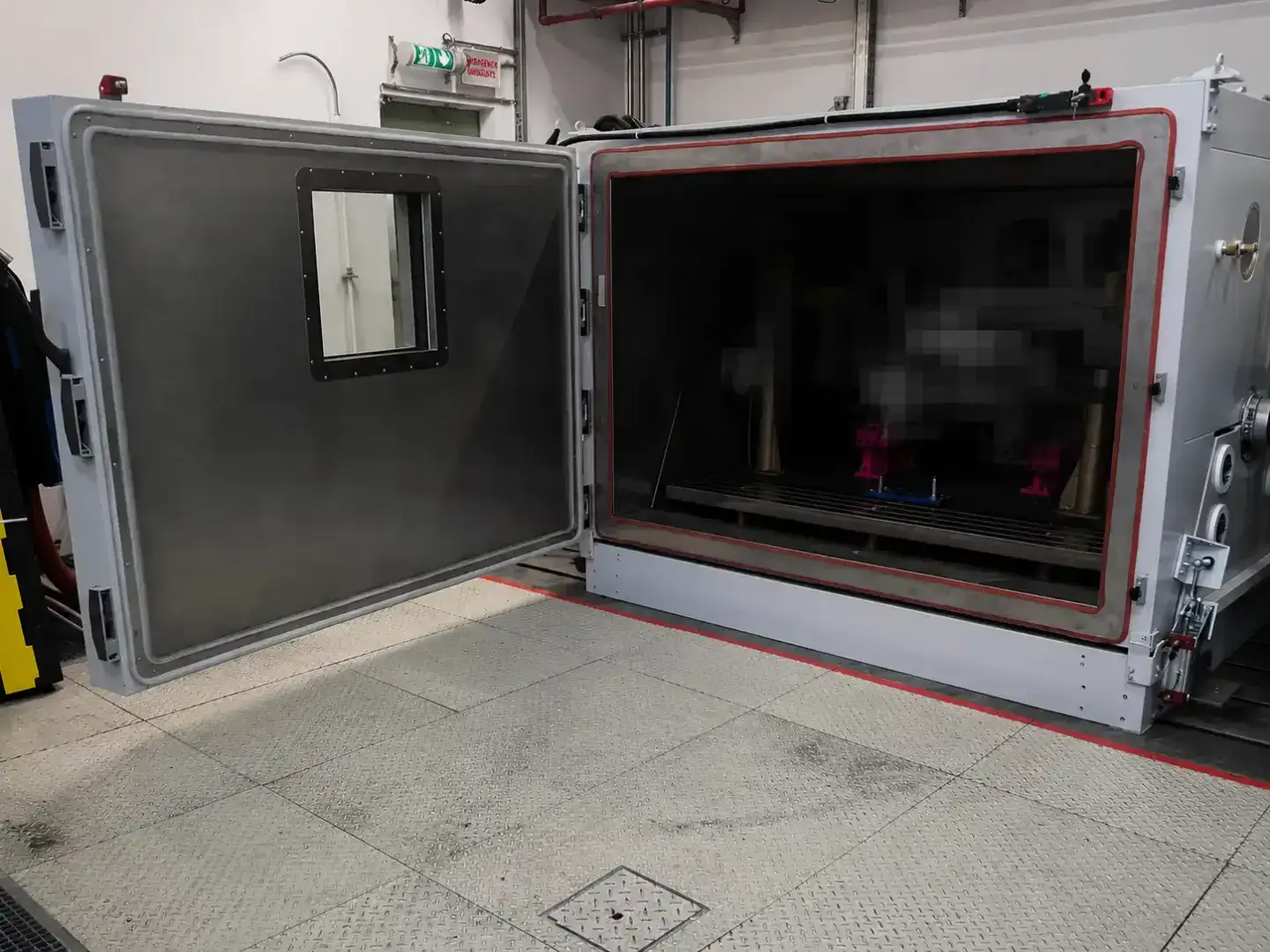

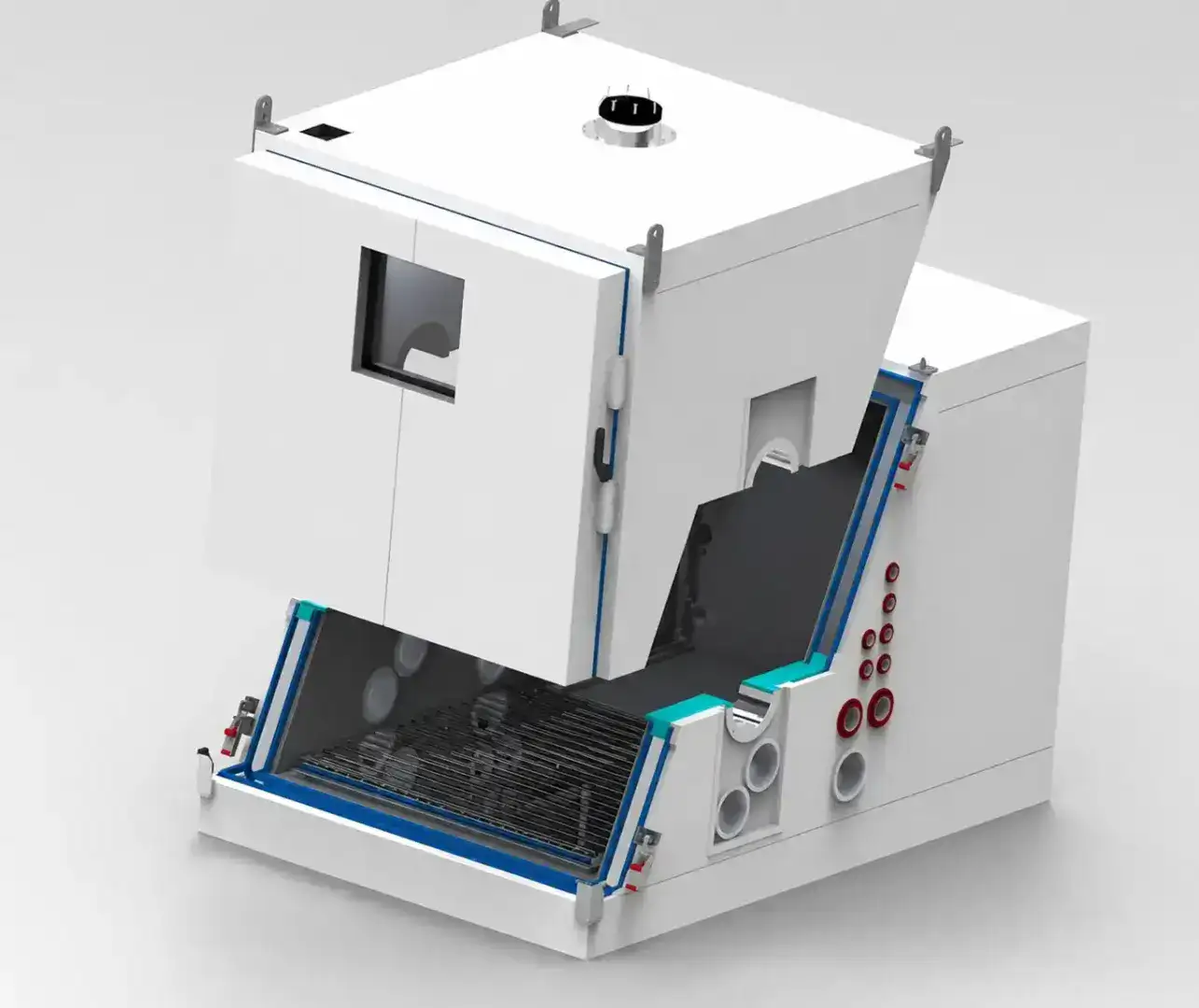

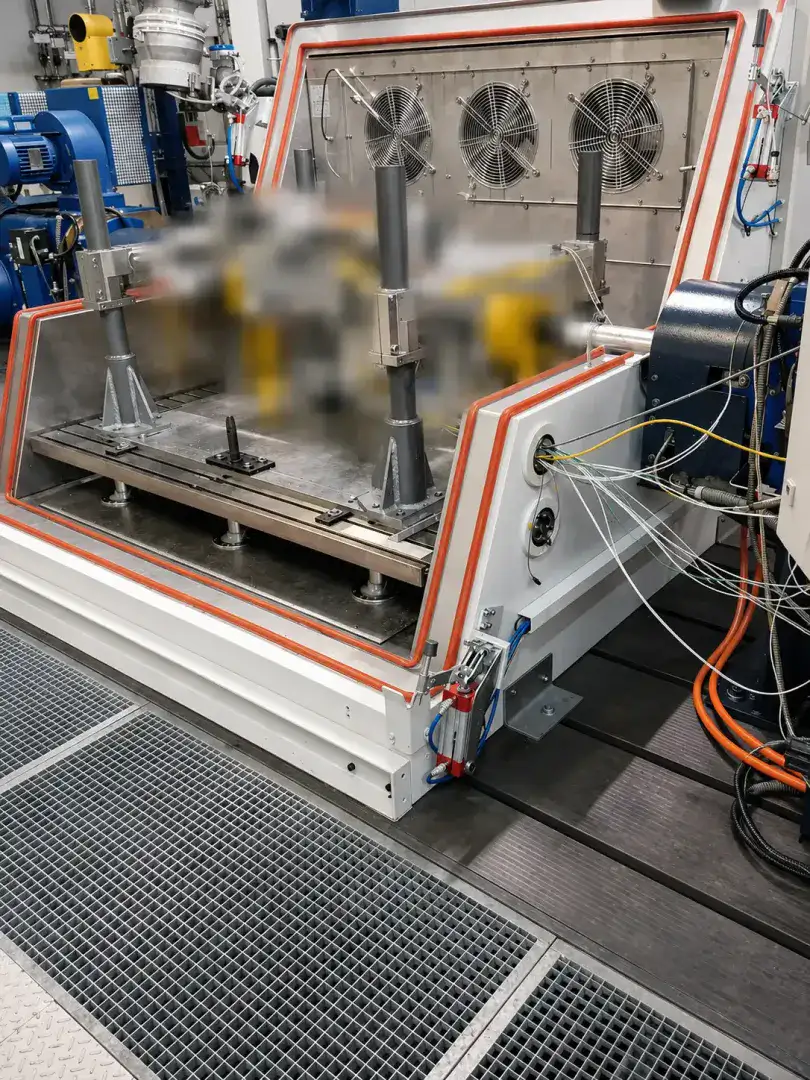

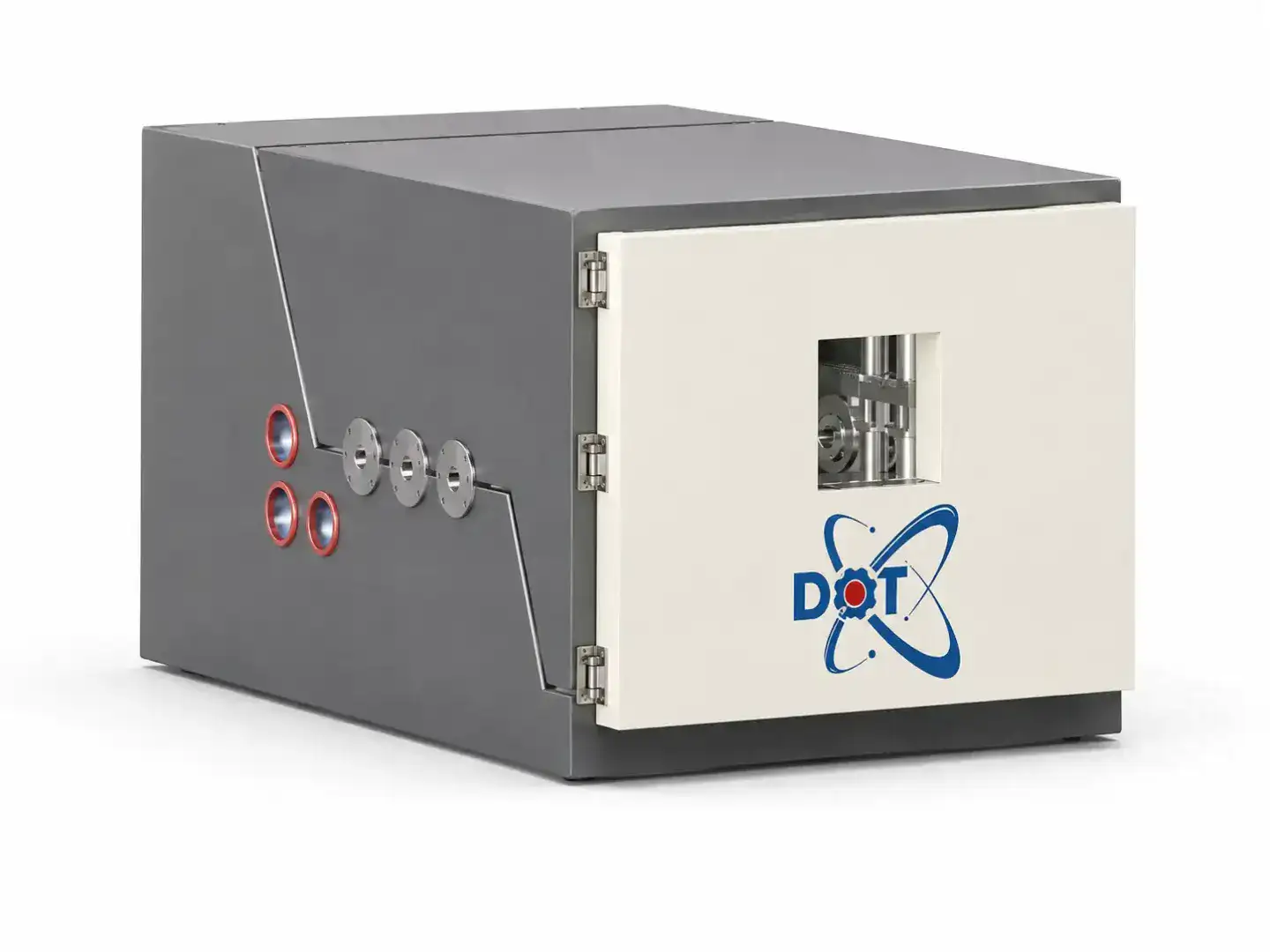

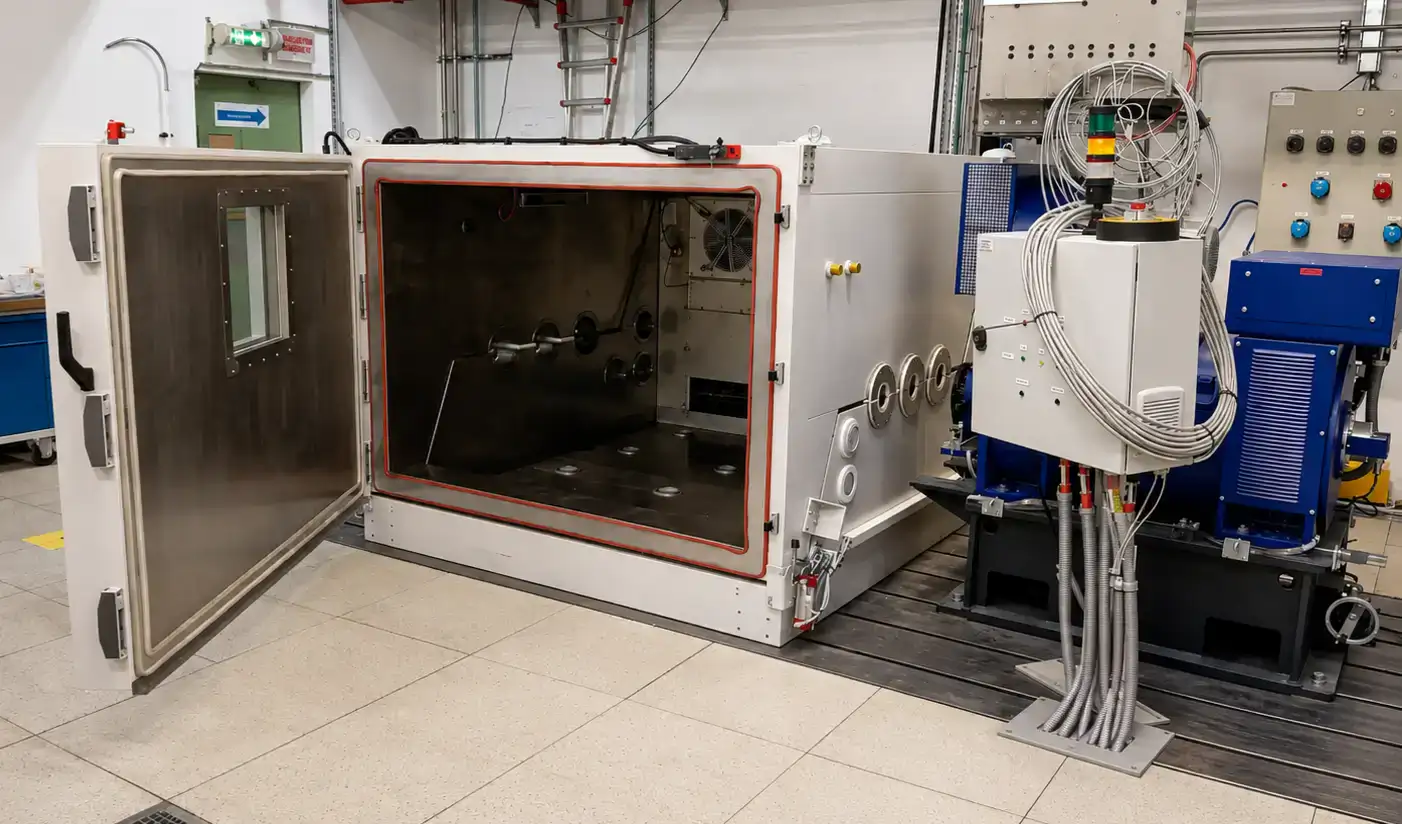

Le camere utilizzano una struttura modulare composta da due semigusci accoppiabili, progettata per facilitare l’installazione e l’accesso all’e-Axle e alle relative connessioni con il banco prova.

Le configurazioni da 2,9 m³ sono dedicate alle prove con geometria fissa, mentre le versioni da 4,0 m³ dispongono di una maggiore profondità utile e di interfacce dedicate che consentono differenti posizionamenti dell’albero lungo l’asse Z.

Il sistema è stato progettato per garantire:

• test climatici controllati su e-Axle e sistemi di trazione elettrica;
• quattro postazioni di prova dedicate;
• due configurazioni da 2,9 m³ e due da 4,0 m³;
• integrazione con dinamometri e banchi prova;
• movimentazione sull’asse Z nelle camere da 4,0 m³;
• controllo di temperatura e umidità relativa;
• gradienti termici fino a 4 °C/min;
• gestione del carico termico generato dal DUT;
• struttura rinforzata per le sollecitazioni generate dalla coppia del motore;
• passaggi dedicati per alberi di trasmissione, cablaggi e circuiti fluidici;
• interfacce specifiche per circuiti acqua/glicole;
• programmazione e registrazione dei cicli tramite CliMaLogic®;
• collegamento con sistemi esterni tramite Ethernet, Modbus TCP/IP e predisposizione CAN.

‎

Dati tecnici principali

‎

DOT TCEM-40 – 2,9 m³

• quantità: 2;
• volume utile: circa 2,9 m³;
• dimensioni interne: 1695 × 1332 × 1300 mm;
• dimensioni esterne: circa 1995 × 2082 × 1650 mm;
• configurazione: senza movimentazione asse Z.

‎

DOT TCEM-40 – 4,0 m³

• quantità: 2;
• volume utile: circa 4,0 m³;
• dimensioni interne: 1695 × 1780 × 1300 mm;
• dimensioni esterne: circa 1995 × 2530 × 1650 mm;
• configurazione: con possibilità di movimentazione sull’asse Z.

‎

Prestazioni comuni

• campo di temperatura: −40 °C ÷ +90 °C;
• precisione temperatura: ±0,5 °C nel tempo;
• velocità di riscaldamento: fino a 4 °C/min;
• velocità di raffreddamento: fino a 4 °C/min;
• umidità relativa: 20% ÷ 95% RH;
• campo climatico: +10 °C ÷ +90 °C;
• precisione umidità: ±1% ÷ ±3% RH;
• dissipazione ammessa a −40 °C: 1,5 kW;
• massa di riferimento del DUT: 500 kg;
• peso indicativo camera: circa 3900 kg;
• potenza installata: 80 kW;
• potenza massima utilizzata: circa 45 kW;
• alimentazione: 400 V ±10%, trifase + neutro + terra;
• refrigerante: R449A;
• gruppo frigorifero: compressore Dorin semi-ermetico;
• controllo: PLC con software CliMaLogic®;
• programmazione: fino a 50 programmi da 20 step;
• registrazione dati: esportazione CSV tramite USB;
• comunicazione: Ethernet, VNC Viewer, Modbus TCP/IP e predisposizione CAN.

‎

Risultato

Il progetto ha permesso di realizzare una piattaforma composta da quattro sistemi climatici DOT TCEM dedicati alla validazione di e-Axle, capace di supportare differenti configurazioni del banco prova e differenti geometrie del sistema di trazione.

La combinazione di volumi da 2,9 e 4,0 m³, movimentazione sull’asse Z, interfacce dedicate per alberi e circuiti fluidici e controllo climatico integrato consente di eseguire prove termiche e climatiche direttamente attorno al sistema e-Axle, mantenendo la piena integrazione con l’infrastruttura di test.
