Camera Climatica Walk-In Custom da 15,4 m³ per MTC Movitech

‎

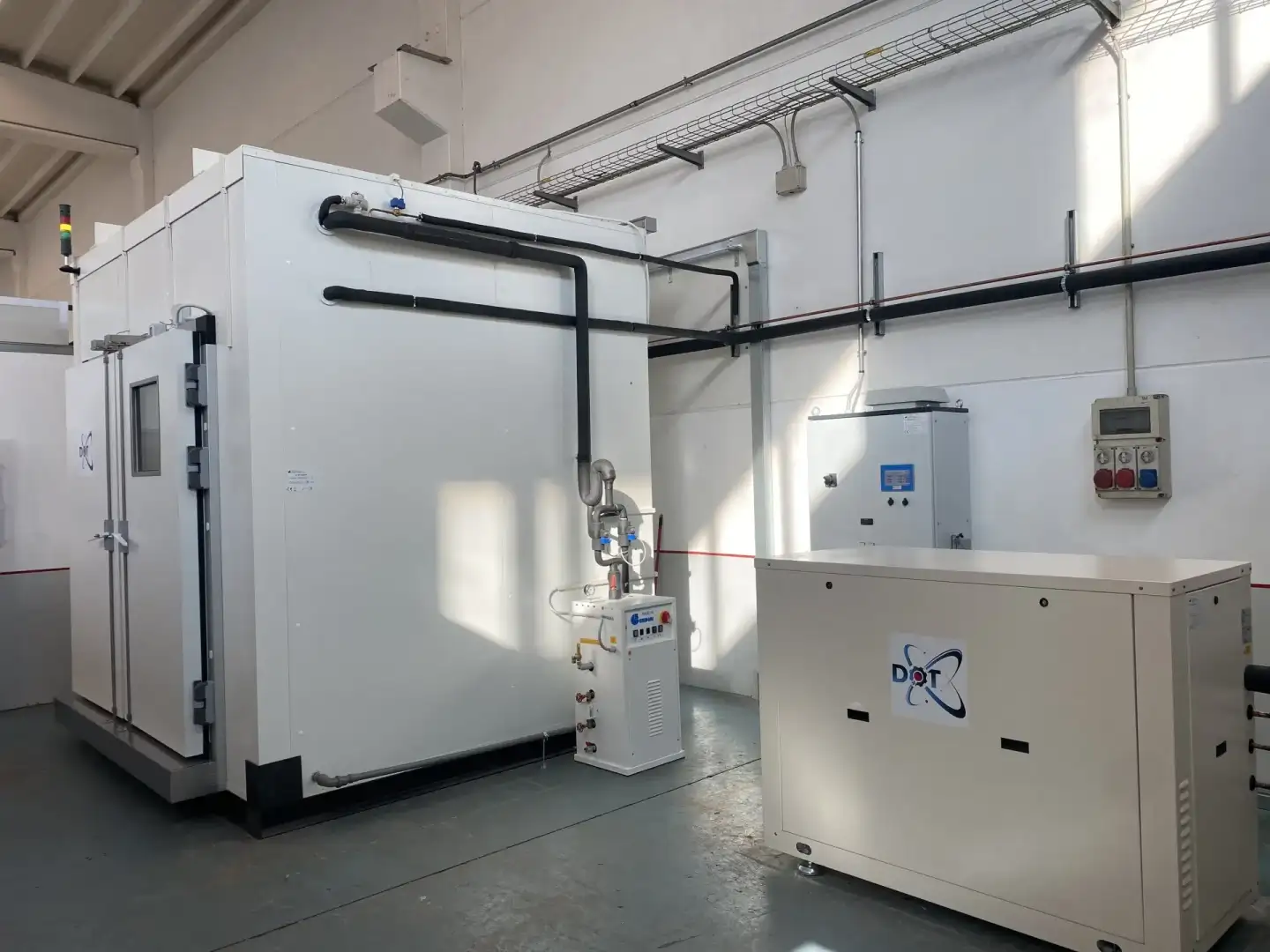

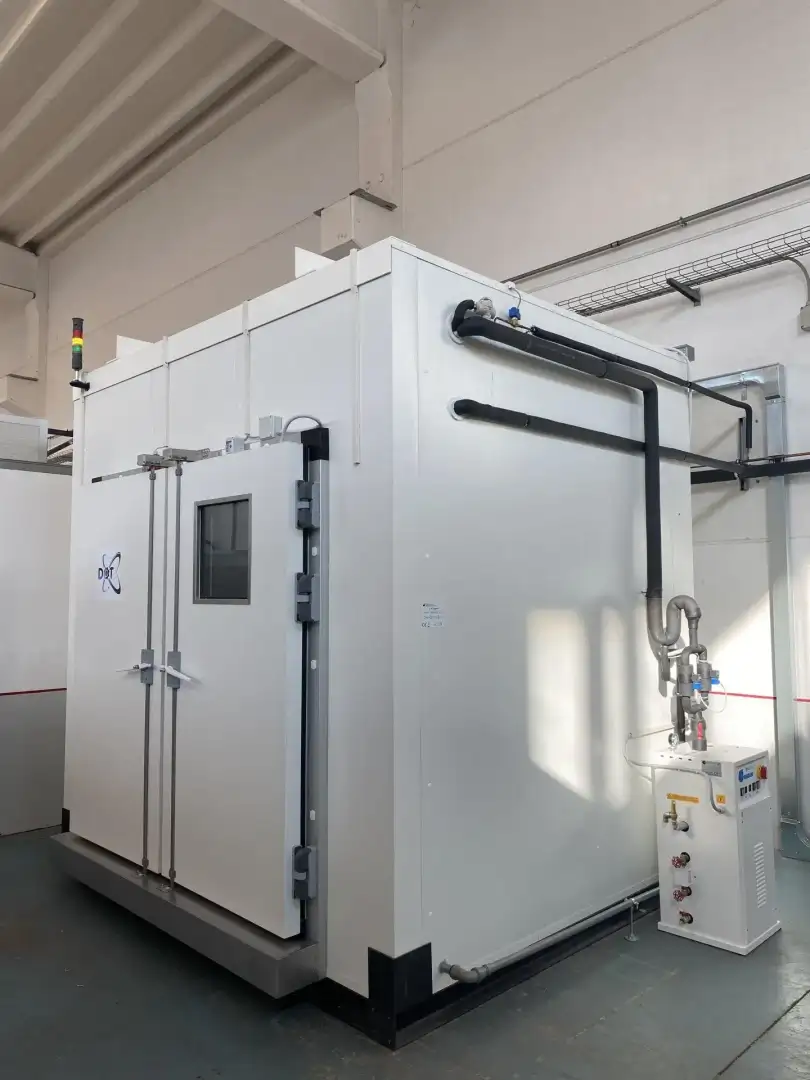

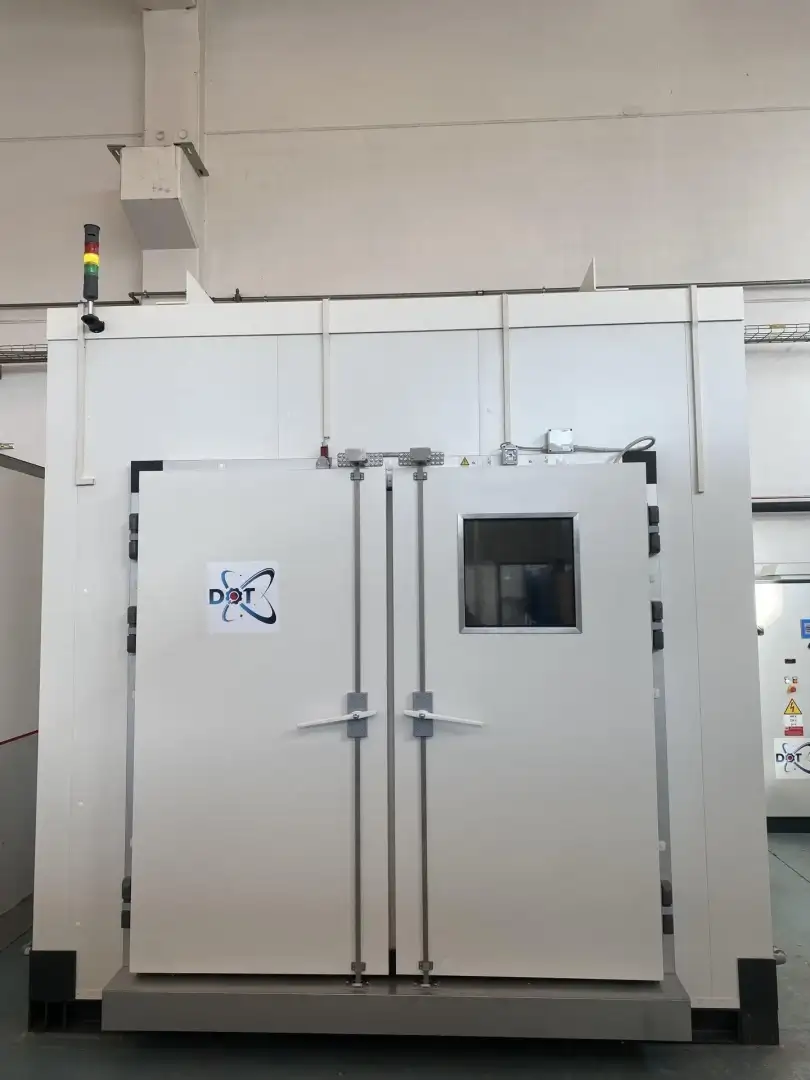

Il Disgelo ha progettato e realizzato per MTC Movitech una camera climatica Walk-In custom da 15,4 m³, destinata all’esecuzione di prove termo-climatiche su componenti e sistemi automotive.

La soluzione è stata sviluppata con un campo di temperatura esteso da −40 °C a +120 °C, controllo dell’umidità relativa e una struttura predisposta per successivi upgrade delle prestazioni, fino a gradienti termici più elevati e a configurazioni specifiche per l’esecuzione di cicli come il PV1200.

‎‎ ‎ ‎

Soluzione sviluppata

La camera è realizzata con pannelli prefabbricati modulari, interno in acciaio inox AISI 304 e isolamento multistrato da 120 mm, studiato per ridurre le dispersioni termiche verso l’esterno.

Il pavimento è termicamente isolato e rinforzato per supportare carichi fino a circa 4500 kg, mentre l’accesso principale può essere configurato con porta manuale a singola o doppia anta.

Il sistema è stato inoltre progettato con una logica evolutiva, prevedendo la possibilità di potenziare il trattamento dell’aria, il gruppo frigorifero, il sistema di umidificazione e l’immissione di aria secca in funzione delle future esigenze di prova.

La soluzione è progettata per garantire:

• prove termiche e climatiche su componenti automotive;
• campo di temperatura da −40 °C a +120 °C;
• controllo dell’umidità relativa;
• stabilità e ripetibilità delle condizioni di prova;
• pavimento rinforzato per DUT e attrezzature di massa elevata;
• trattamento aria dedicato all’interno della camera;
• condensatore remoto ad aria per ridurre calore e rumorosità nell’area di prova;
• possibilità di upgrade fino a 5 K/min;
• possibilità di ampliamento del campo climatico;
• predisposizione per sistema di aria secca dedicato a cicli PV1200;
• programmazione e gestione dei cicli tramite CliMaLogic®;
• registrazione dati ed esportazione CSV;
• supervisione remota e collegamento con sistemi esterni tramite Ethernet, VNC Viewer e Modbus TCP/IP.

‎

Dati tecnici principali

• volume utile: circa 15,4 m³;
• dimensioni interne: 2800 × 2200 × 2500 mm;
• dimensioni esterne indicative: circa 3040 × 2440 × 3500 mm;
• campo di temperatura: −40 °C ÷ +120 °C;
• precisione temperatura: ±0,5 °C nel tempo;
• gradiente termico configurazione base: circa 0,5 °C/min in riscaldamento e raffreddamento;
• upgrade gradiente disponibile: fino a 5 K/min;
• dissipazione ammessa a −40 °C: circa 1 kW;
• umidità relativa: 20% ÷ 95% RH secondo climatogramma;
• precisione umidità: ±1% ÷ ±3% RH;
• peso indicativo camera: circa 2700 kg;
• portata pavimento: fino a circa 4500 kg;
• luce utile porta: circa 2000 × 2000 mm;
• isolamento: 120 mm multistrato;
• interno: acciaio inox AISI 304;
• potenza installata: circa 34 kW nella configurazione base;
• gruppo frigorifero: compressore semi-ermetico;
• potenza frigorifera installata: circa 10 HP nella configurazione base;
• condensazione: condensatore remoto ad aria;
• umidificazione: generatore di vapore;
• alimentazione: 400 V ±10%, trifase + neutro + terra;
• controllo: PLC con software CliMaLogic®;
• programmazione: fino a 500 programmi da 20 step;
• registrazione dati: CSV tramite USB;
• comunicazione: Ethernet, VNC Viewer e Modbus TCP/IP.

‎ ‎ ‎

Risultato

Il progetto ha permesso a MTC Movitech di disporre di una camera Walk-In versatile e predisposta per evolvere insieme alle esigenze del laboratorio, combinando un ampio volume di prova con controllo termo-climatico, elevata capacità di carico e possibilità di potenziamento delle prestazioni.

La predisposizione per upgrade fino a 5 K/min, ampliamento del campo climatico e integrazione di sistemi di aria secca per cicli PV1200 rende la soluzione adatta a programmi di validazione progressivamente più complessi senza richiedere una completa sostituzione dell’impianto.
