La serie DROGON Modulare rappresenta la configurazione walk-in più versatile e richiesta della gamma DOT, grazie alla possibilità di progettare e realizzare ogni camera completamente su misura in funzione delle esigenze del cliente e degli spazi disponibili.
Ogni camera viene configurata in base alle condizioni di prova richieste, alle dimensioni dei provini, ai carichi termici, al layout installativo e alle specifiche tecniche del progetto.

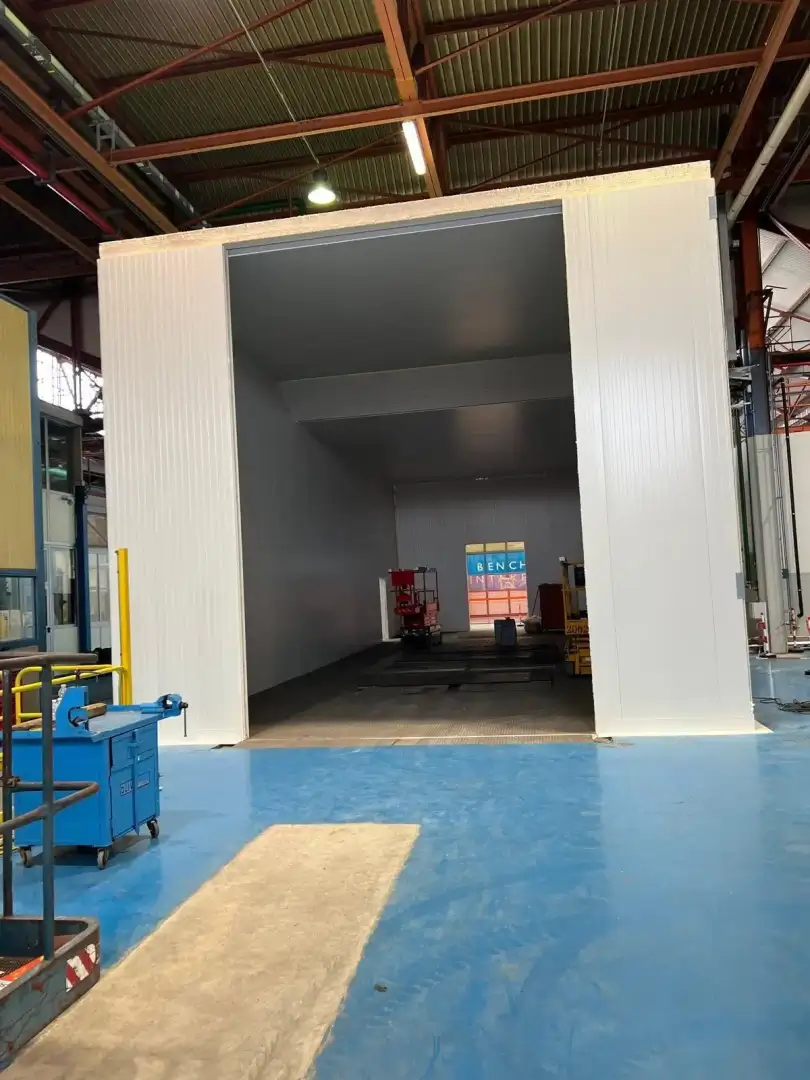

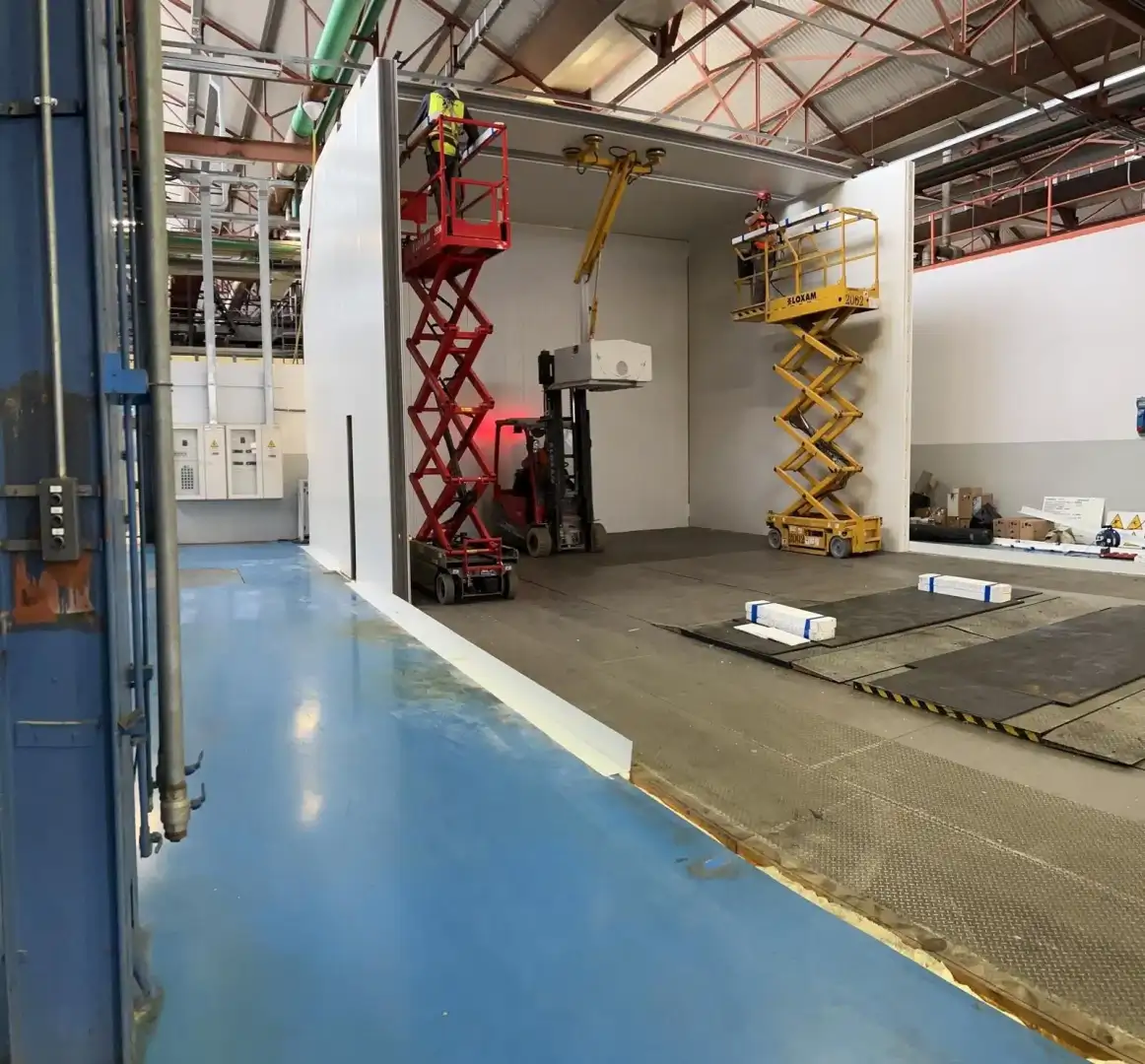

La struttura è composta da pannelli isotermici modulari coibentati con poliuretano espanso e assemblati mediante ganci eccentrici. Il rivestimento interno è realizzato in acciaio inox AISI 304L. Questa soluzione costruttiva garantisce un elevato isolamento termico, grande flessibilità dimensionale e rapidità di assemblaggio e installazione.
Le DROGON Modulare sono progettate per garantire:
- progettazione e configurazione completamente su misura;
- personalizzazione di dimensioni, volume utile, prestazioni climatiche, accessi e dotazioni tecniche;
- elevata flessibilità dimensionale e strutturale;
- facilità di trasporto, assemblaggio e installazione;
- possibilità di ampliamento, modifica o rilocazione;
- elevate prestazioni termiche e climatiche;
- integrazione con banchi prova, sistemi dinamici e apparecchiature dedicate.
È una delle soluzioni più complete e apprezzate della gamma DROGON, particolarmente indicata per ambienti con accessi limitati e per installazioni all’interno di edifici esistenti, dove non sarebbe possibile introdurre una camera monoblocco saldata come un’unica unità.
La costruzione modulare permette di realizzare camere climatiche di dimensioni e configurazioni differenti, adattandole al campo di temperatura e umidità, ai gradienti richiesti, ai carichi termici, alle normative applicabili e alle caratteristiche specifiche di ogni progetto.
- Tipologia: camera climatica Walk-In modulare
- Struttura: pannelli prefabbricati componibili ad elevato isolamento termico
- Volume utile: completamente configurabile
- Dimensioni interne: definite su specifica cliente
- Range di temperatura: da −70 °C fino a +120 °C
- Umidità relativa: fino a 20–95% RH, secondo configurazione
- Stabilità temperatura: fino a ±0,5 / ±1 °C
- Gradienti termici: configurabili in funzione del volume, del carico e del processo
- Capacità di dissipazione: dimensionata sulla base del DUT e dell’applicazione
- Finitura interna: acciaio inox AISI 304 secondo configurazione
- Finitura esterna: lamiera zincata/preverniciata
- Isolamento termico: pannellatura ad alta efficienza con spessore configurabile

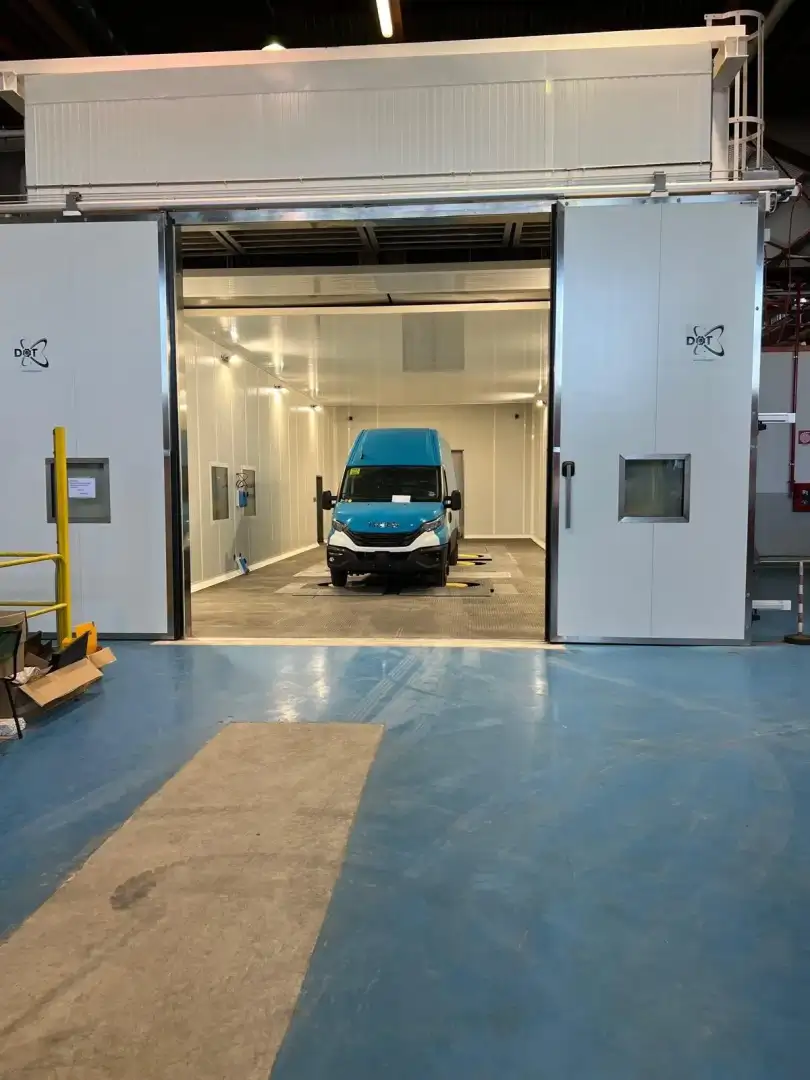

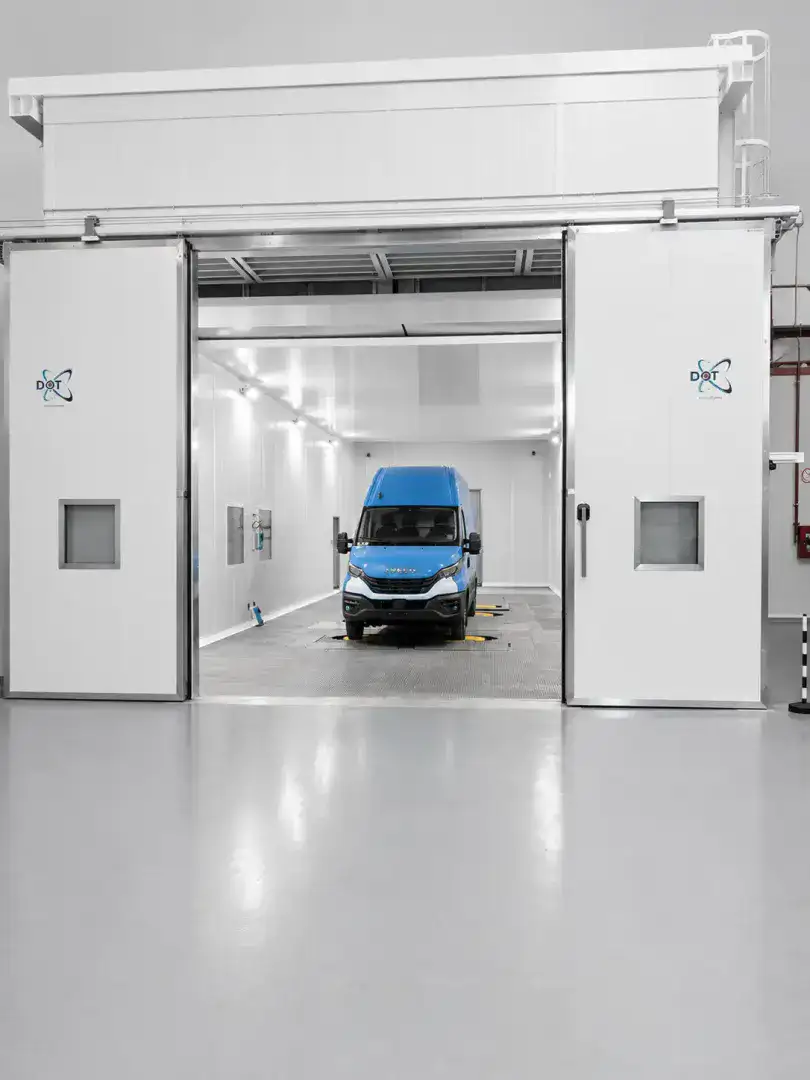

- Pavimento: isolato e rinforzabile per carichi pesanti, veicoli e attrezzature di prova

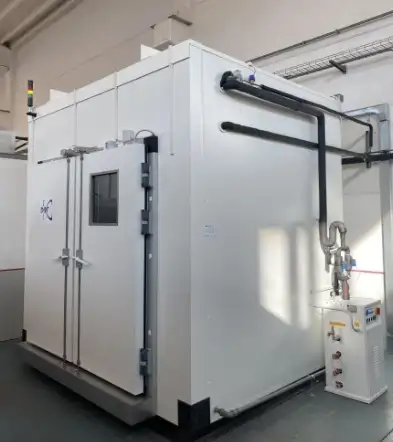

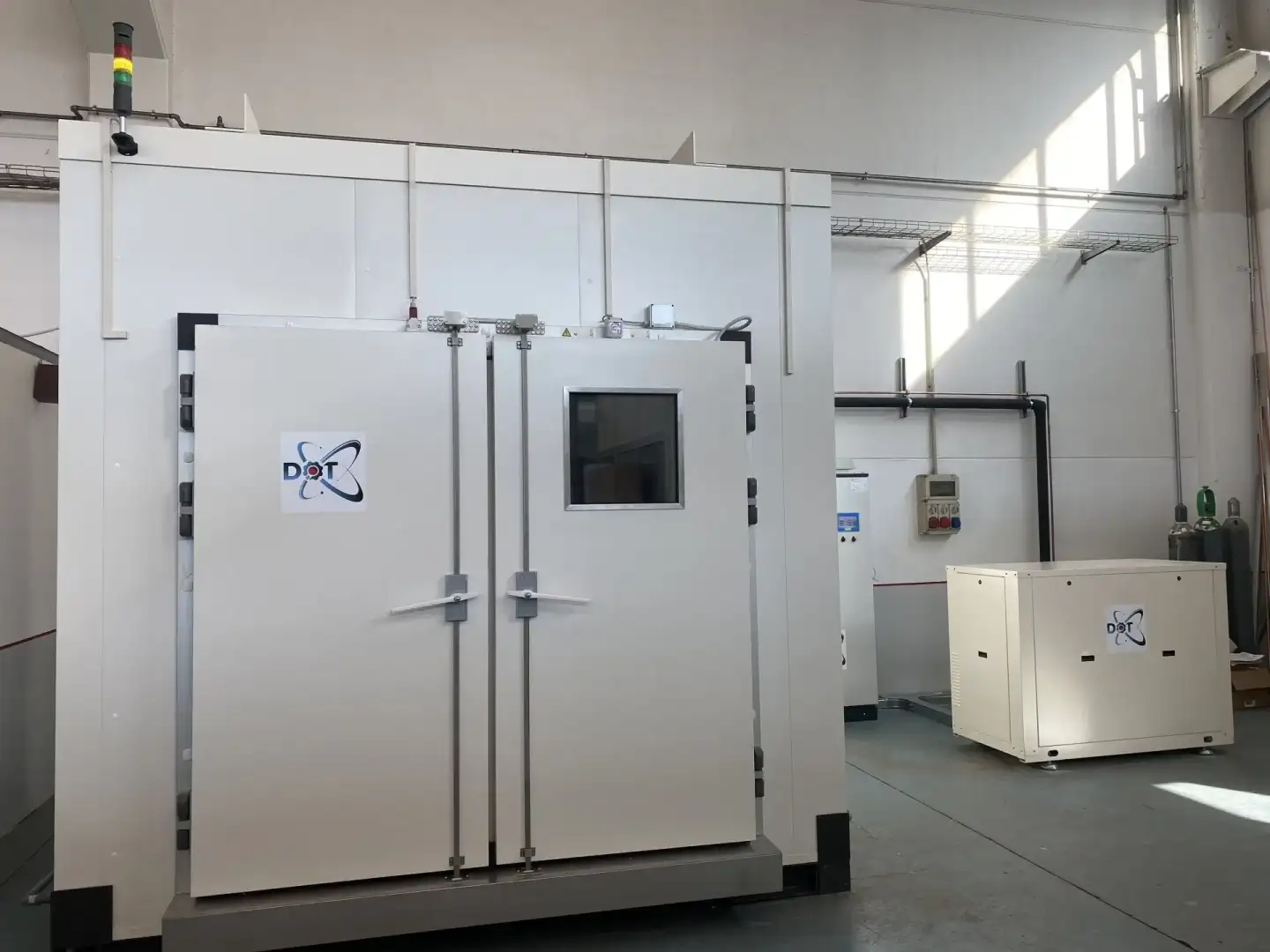

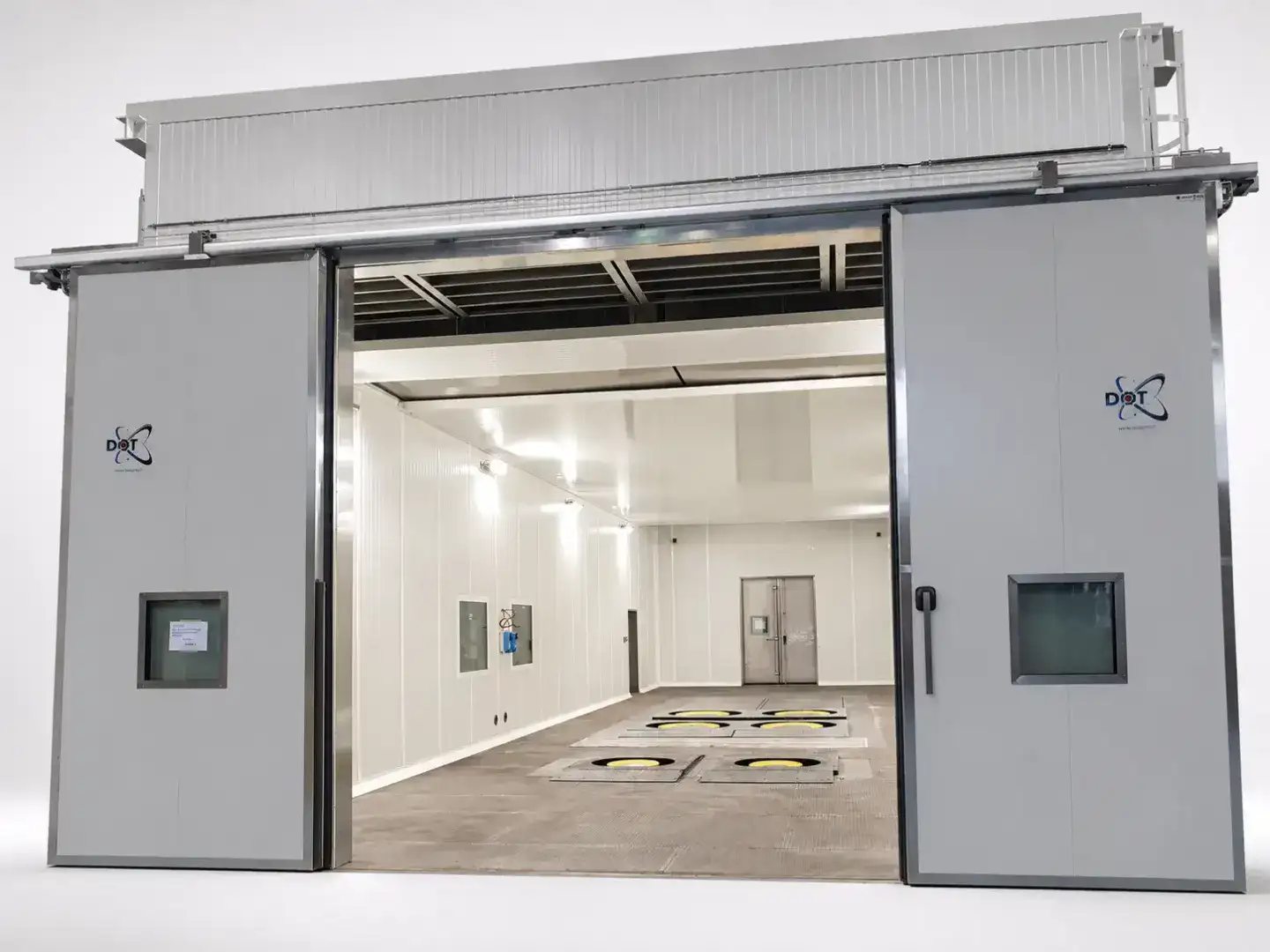

- Porte e accessi: configurabili con una o più ante, portoni industriali e accessi dedicati
- Oblò: disponibili in differenti dimensioni e configurazioni, anche riscaldati
- Trattamento aria: unità dedicata con scambiatori, ventilazione forzata e distribuzione aria progettata sulla geometria della camera
- Ventilazione: mediante ventilatori industriali, anche con controllo inverter

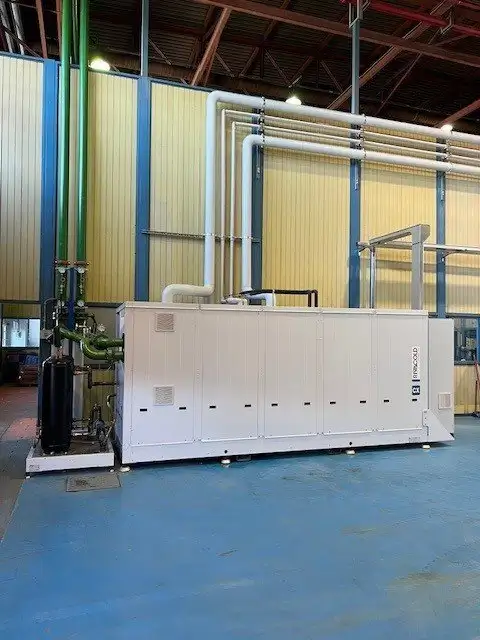

- Raffreddamento: sistema frigorifero diretto o integrazione con chiller / loop idronico
- Riscaldamento: resistenze elettriche industriali
- Umidificazione: mediante generatore di vapore
- Deumidificazione: mediante sistema dedicato
- Immissione aria secca: disponibile secondo applicazione

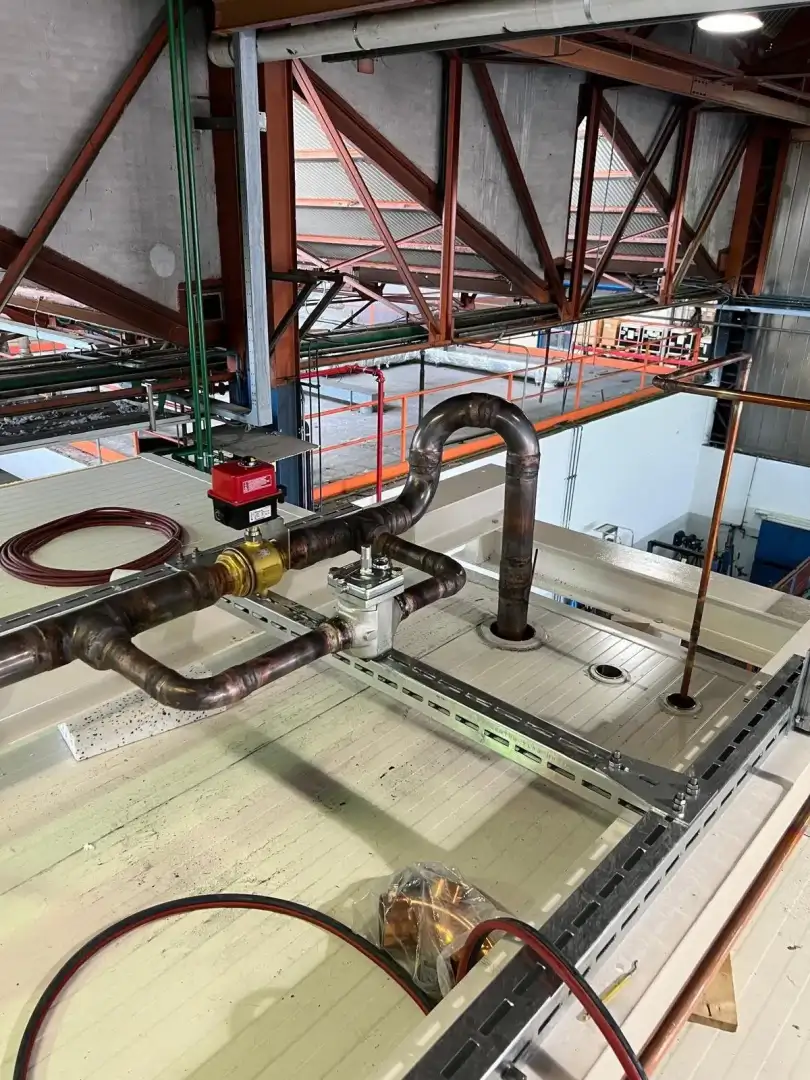

- Passaggi tecnici: configurabili per cavi, sonde, tubazioni e utenze
- Illuminazione interna: sistema LED adatto alle condizioni climatiche della camera

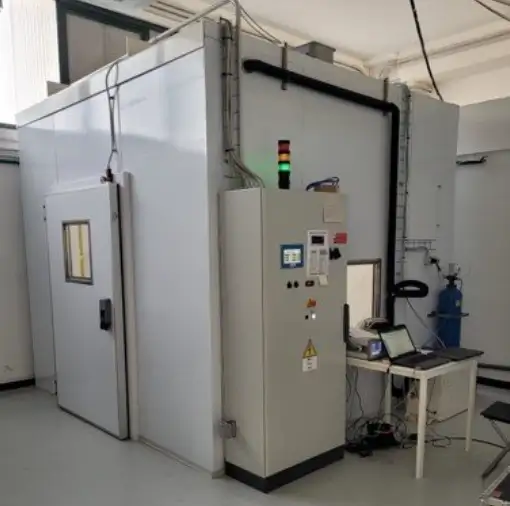

- Controllo: PLC con interfaccia touch panel e software DOT / CliMaLogic
- Programmazione: gestione di cicli climatici multiprogramma
- Registrazione dati: logging dei parametri di processo ed esportazione dati
- Connettività: Ethernet, USB, VNC e protocolli di comunicazione industriale secondo configurazione
- Sicurezza: protezioni temperatura, emergenze, interblocchi e sistemi dedicati secondo applicazione
- Integrazione: predisponibile per veicoli, banchi prova, sistemi Six Poster, vibrazione, battery testing e linee produttive
- Alimentazione: definita in funzione delle prestazioni richieste
Dati configurabili
Le specifiche indicate rappresentano il campo di soluzioni sviluppabili e non una gamma standard di modelli. Ogni DROGON Modular Walk-In viene progettata completamente su misura in funzione di volume utile, dimensioni interne, temperatura, umidità, gradienti termici, dissipazione del DUT, capacità di carico, ventilazione, sistema frigorifero, accessi, sicurezza e integrazione con il banco prova o il processo produttivo.
- Porte e accessi personalizzati: ante singole o multiple, sezionali automatici ad apertura verticale (fino a −40 °C), accessi dedicati per il personale e anticamera con gestione "ascensore termico";
- Oblò e visive su misura: disponibili in diverse dimensioni e configurazioni, anche riscaldate;
- Pavimento rinforzato: dimensionato per veicoli, attrezzature e DUT pesanti, con guide incassate per l'ancoraggio;
- Passaggi tecnici personalizzati: per cavi, sonde, tubazioni e utenze, in dimensioni e posizioni su richiesta;
- Ventilazione e distribuzione aria dedicate: calibrate su dimensioni camera, geometria del DUT e prestazioni richieste, con modulazione della velocità tramite inverter;
- Upgrade termici: gradienti di riscaldamento/raffreddamento maggiorati, sistemi frigoriferi potenziati o multistadio, booster con LN₂ o CO₂ per transizioni rapide;
- Integrazione con impianti esterni: chiller o circuiti idronici di stabilimento, condensazione ad aria, ad acqua di torre o refrigerata (anche remotizzata);
- Umidificazione e deumidificazione dedicate: estensione del campo climatico, demineralizzatore e immissione di aria secca per test specifici;
- Solar Test: lampade UV e sistemi di irraggiamento, dimensionati su superficie del DUT e profilo di prova;
- Monitoraggio avanzato: sensori aggiuntivi di temperatura e umidità, sistemi multipunto di acquisizione e mappatura, calibrazione certificata;
- Sicurezza batterie: classificazione EUCAR 0–6, rilevazione gas (H₂, CO, O₂, HC, R1234YF, R290, glicole etilenico), ricambio/lavaggio automatico dell'aria, scarico sovrapressione, estinzione a CO₂ per EUCAR 4+, inertizzazione con azoto e monitoraggio ossigeno;
- Sicurezza generale: predisposizione antincendio e rilevazione fumo, blocco porta e interblocchi, ventilazione e illuminazione ATEX, pannelli certificati FM Approved;

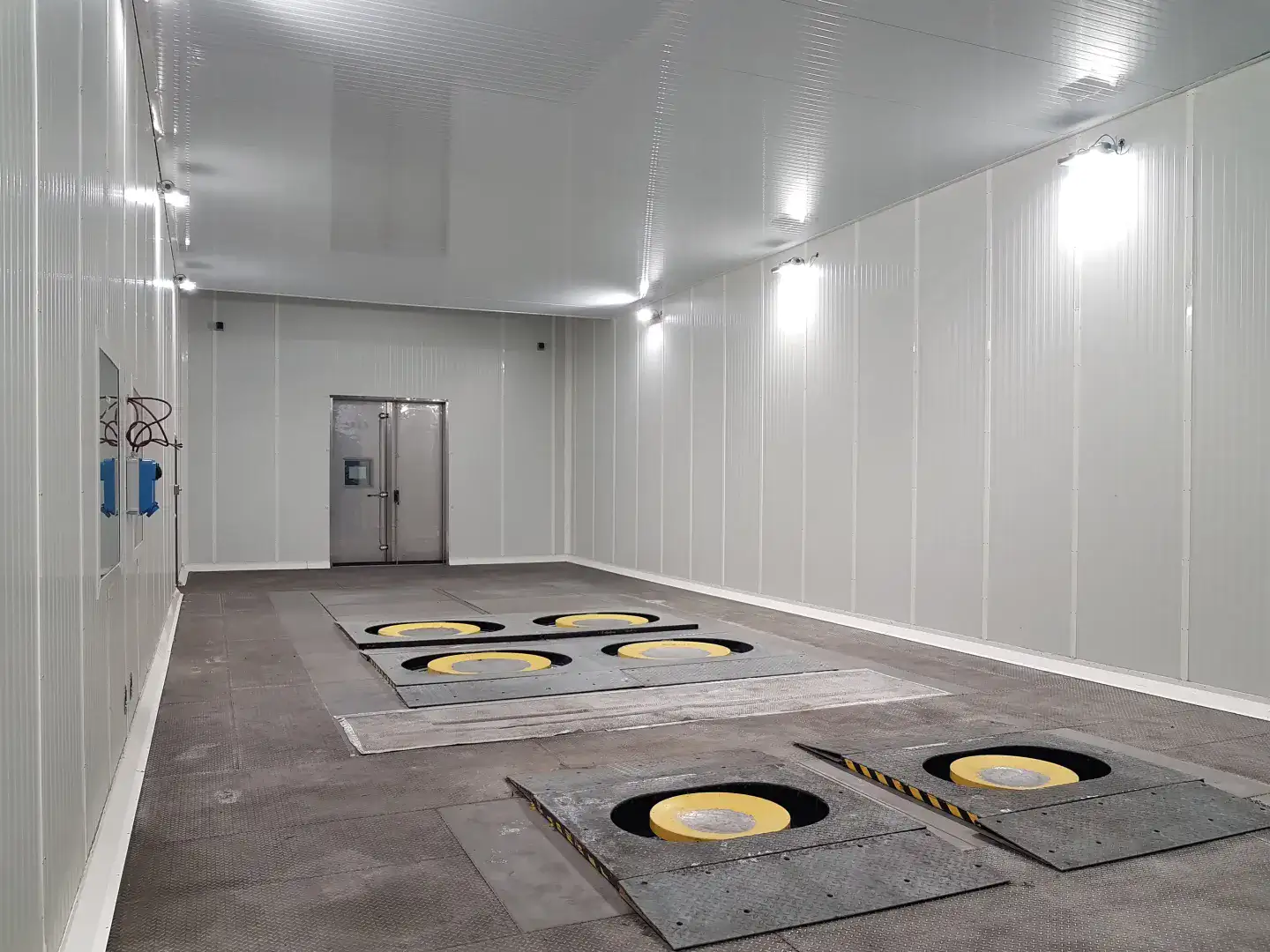

- Integrazione con banchi prova: Six Poster, sistemi di vibrazione e acquisizione dati, sistemi a infrarossi per test su veicolo;
- Elettrica e continuità: prese e alimentazioni DUT dedicate, UPS su controllo e sicurezza;
- Supervisione e comfort operativo: controllo remoto e teleassistenza, videosorveglianza interna, colonna luminosa di stato macchina, insonorizzazione del vano tecnico e del gruppo frigorifero;
- Personalizzazione estetica: colori RAL a scelta e scritte/loghi personalizzati sulla camera;
- Configurazioni speciali: su specifica cliente, per requisiti dimensionali, climatici, meccanici o di sicurezza particolari.
Nota
Le opzioni vengono definite in fase di analisi tecnica, in funzione di dimensioni e volume della camera, caratteristiche del DUT, temperature e umidità richieste, gradienti termici, dissipazione interna, modalità di prova, sistemi esterni da integrare e livello di sicurezza dell'applicazione.
