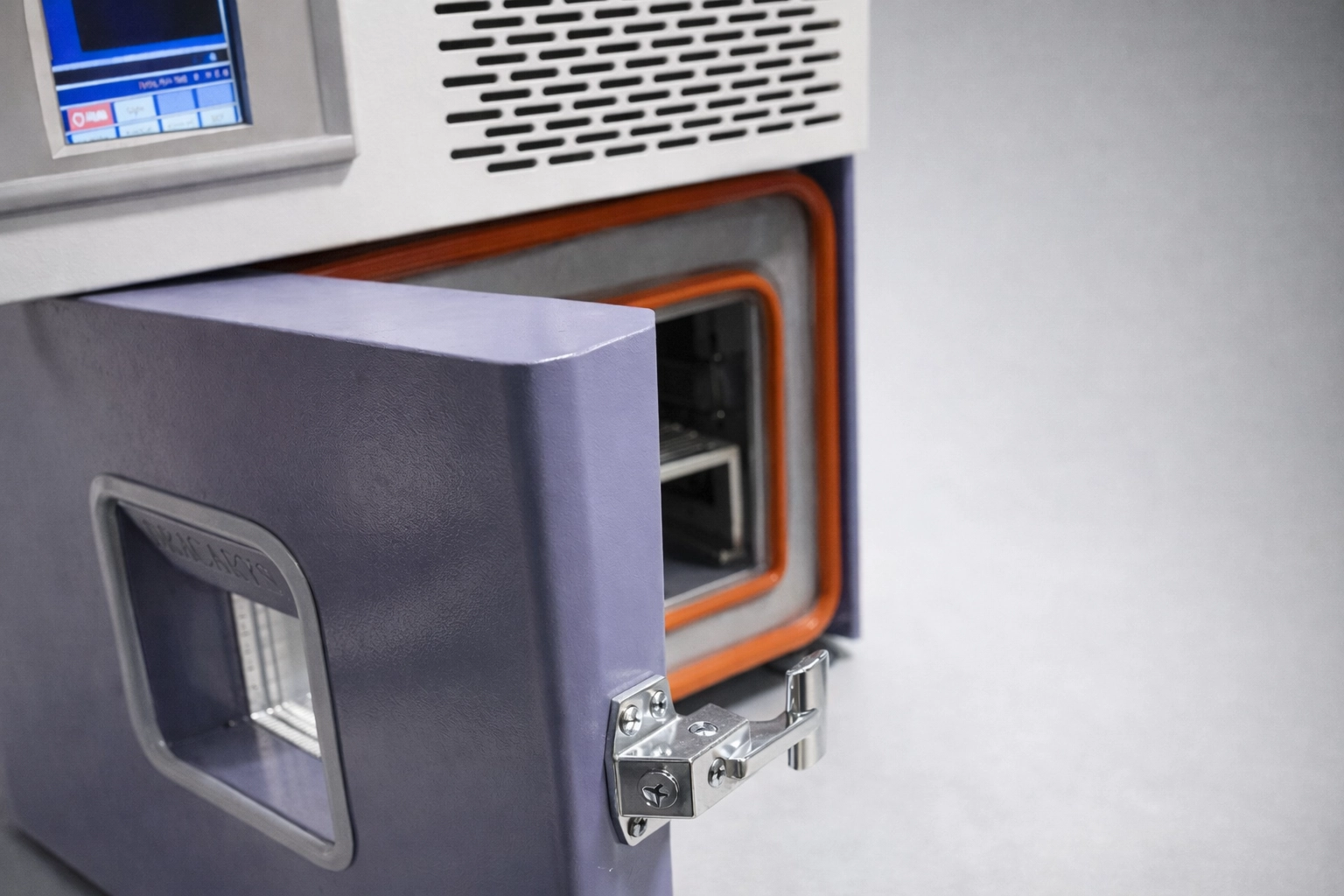

Le DRACARYS Mini by Il Disgelo sono camere climatiche e termostatiche stand-alone compatte, progettate per eseguire prove ambientali controllate su piccoli componenti, dispositivi elettronici, sensori, PCB e campioni di dimensioni ridotte.
Rappresentano la soluzione più compatta della famiglia DRACARYS e trasferiscono in volumi contenuti le principali tecnologie utilizzate nelle camere della gamma, combinando controllo preciso della temperatura, uniformità delle condizioni di prova, programmazione dei cicli e acquisizione dei dati.
La gamma è disponibile nei volumi 20 L e 35 L, con differenti configurazioni di temperatura e, ove previsto, controllo dell’umidità relativa.
Le versioni a bassa temperatura possono raggiungere fino a −70 °C, mentre il limite superiore arriva fino a +150 °C, consentendo l'esecuzione di cicli termici e prove ambientali anche in laboratori con spazi limitati. Il modello 20 L documentato opera da −70 °C a +150 °C, mentre il 35 L documentato opera da −40 °C a +150 °C con controllo dell’umidità relativa 20–98% RH.
Sono progettate per garantire:
- controllo preciso della temperatura;
- controllo dell’umidità relativa nelle configurazioni climatiche;
- elevata stabilità e uniformità delle condizioni di prova;
- programmazione di rampe, permanenze e cicli automatici;
- rapido raggiungimento delle condizioni impostate;
- acquisizione e registrazione dei parametri di prova;
- esportazione dei dati per analisi e archiviazione;
- connettività con sistemi di supervisione esterni;
- installazione semplice grazie alla struttura compatta stand-alone.
Le camere trovano applicazione nei settori elettronico, automotive, e-mobility, sensoristica, componentistica industriale, ricerca e sviluppo e laboratori universitari, per attività di qualificazione, validazione, prove a bassa temperatura e cicli di stress termico.
La gamma DRACARYS Mini è sviluppata per offrire le prestazioni di una camera ambientale industriale in un formato compatto, mantenendo flessibilità di configurazione e semplicità di integrazione all’interno del laboratorio.
- volumi utili disponibili: 20 L e 35 L;
- configurazioni di temperatura: fino a −70 °C / +150 °C;
- campo di umidità relativa: fino a 20% ÷ 98% UR, nelle configurazioni climatiche;
- uniformità della temperatura: ≤ 2 °C;
- fluttuazione della temperatura: ±0,5 °C;
- dinamica termica: riscaldamento fino a ≥ 3,5 °C/min e raffreddamento ≥ 1 °C/min, secondo modello;
- potenza dissipabile: fino a 300 W a +20 °C;
- sistema frigorifero: diretto o in cascata, secondo il campo di temperatura;
- raffreddamento: ad aria;

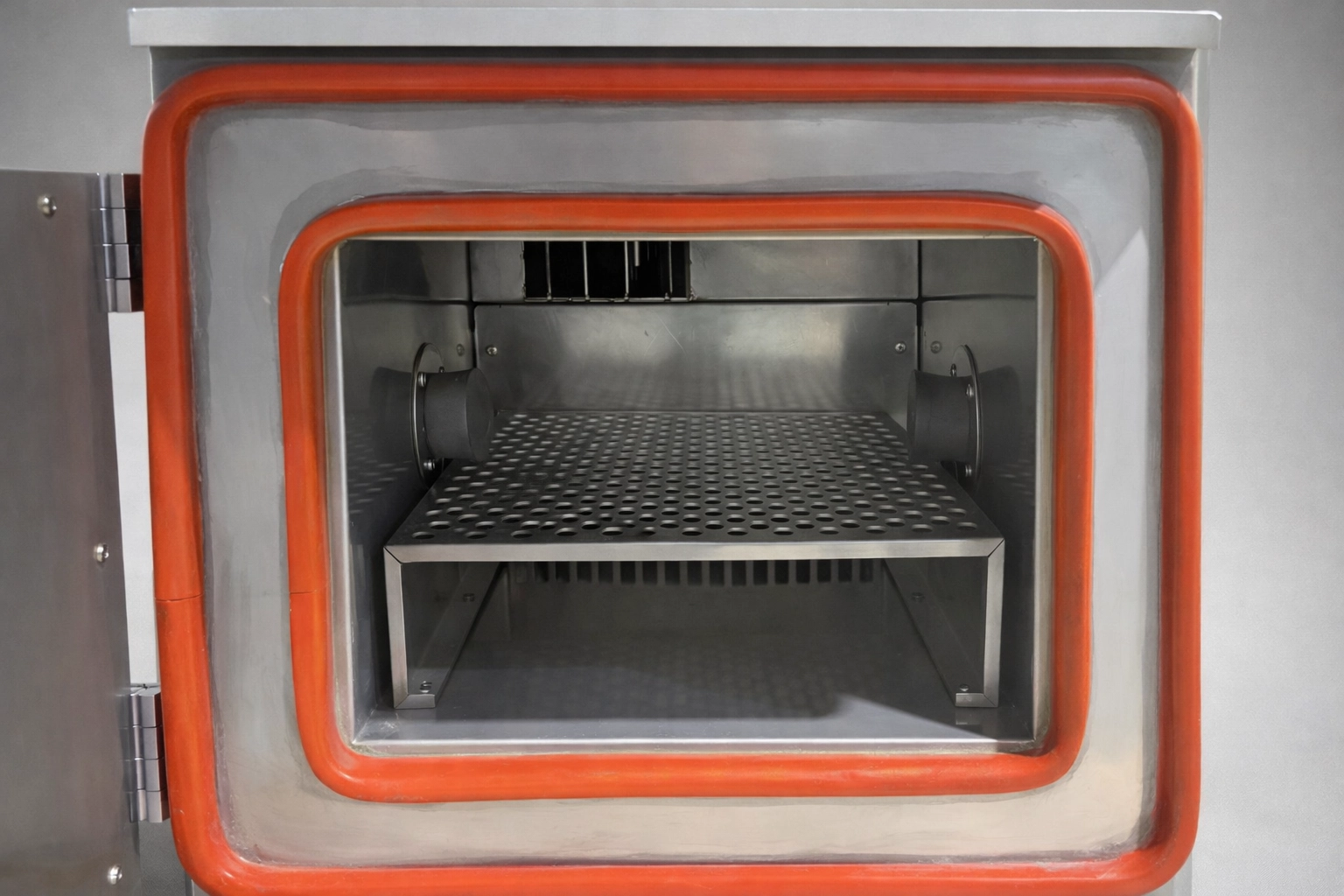

- vano prova: acciaio inox AISI 304;

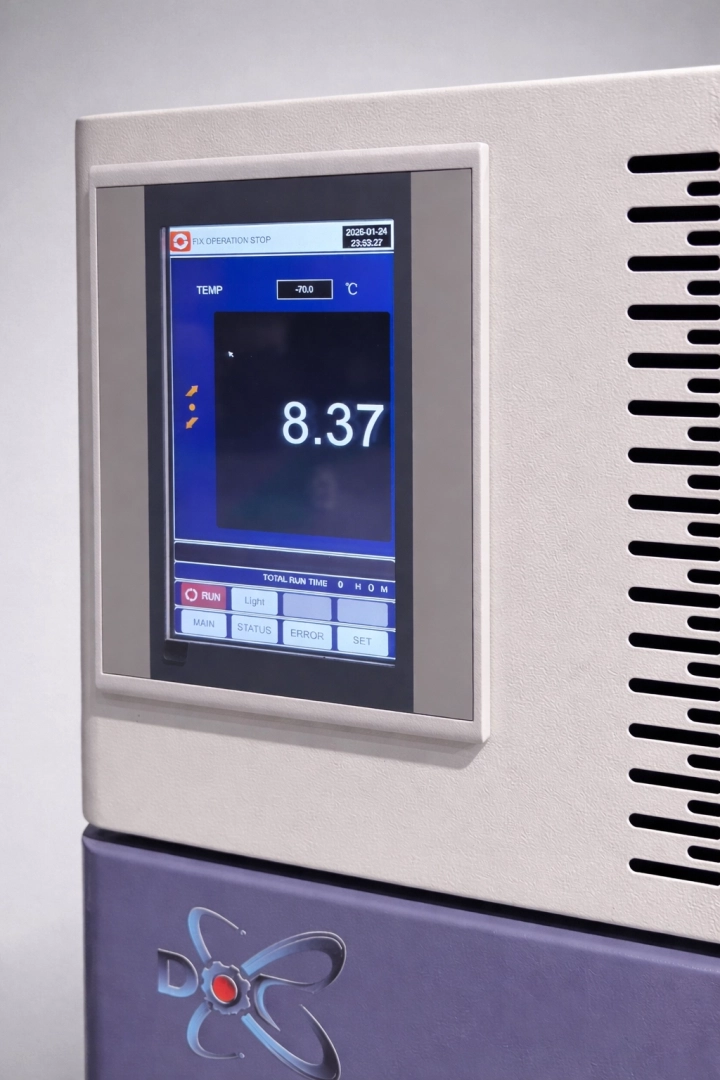

- controllo: regolatore PID con touch panel;
- programmazione: fino a 120 programmi e 100 segmenti per programma;
- data logging: registrazione ed esportazione dati in formato CSV;
- connettività: Ethernet RJ45, RS485 e USB;
- comunicazione: Modbus RTU / Modbus TCP/IP;
- alimentazione: 230 V ±10%, monofase + terra.
Modelli DRACARYS Mini
| MODELLO | VOLUME (L) | RANGE TEMPERATURA | UMIDITÀ | DIMENSIONI INTERNE (mm) | DIMENSIONI ESTERNE (mm) | POTENZA (kW) | CORRENTE MAX (A) |
|---|---|---|---|---|---|---|---|
| CZ-UH-20 G | 20 | -70 °C / +150 °C | — | W310 × H230 × D290 | W480 × H680 × D680 | 2.3 | 10 |
| CZ-UHA-35 | 35 | -40 °C / +150 °C | 20–98% RH | W350 × H400 × D250 | W510 × H925 × D1050 | 1.8 | 10 |
Dati configurabili
I valori riportati rappresentano configurazioni tecniche di riferimento. Volume utile, campo di temperatura, controllo dell’umidità, sistema frigorifero, prestazioni dinamiche, interfacce e accessori possono variare in funzione del modello selezionato e delle specifiche esigenze di prova.
Il sistema frigorifero viene definito in funzione del campo operativo richiesto: le configurazioni che raggiungono −70 °C possono utilizzare tecnologia frigorifera in cascata, mentre configurazioni con temperature minime meno estreme possono adottare sistemi frigoriferi diretti.
Il controllo dell’umidità relativa è disponibile nelle versioni climatiche e viene configurato in funzione del campo termoigrometrico richiesto.
