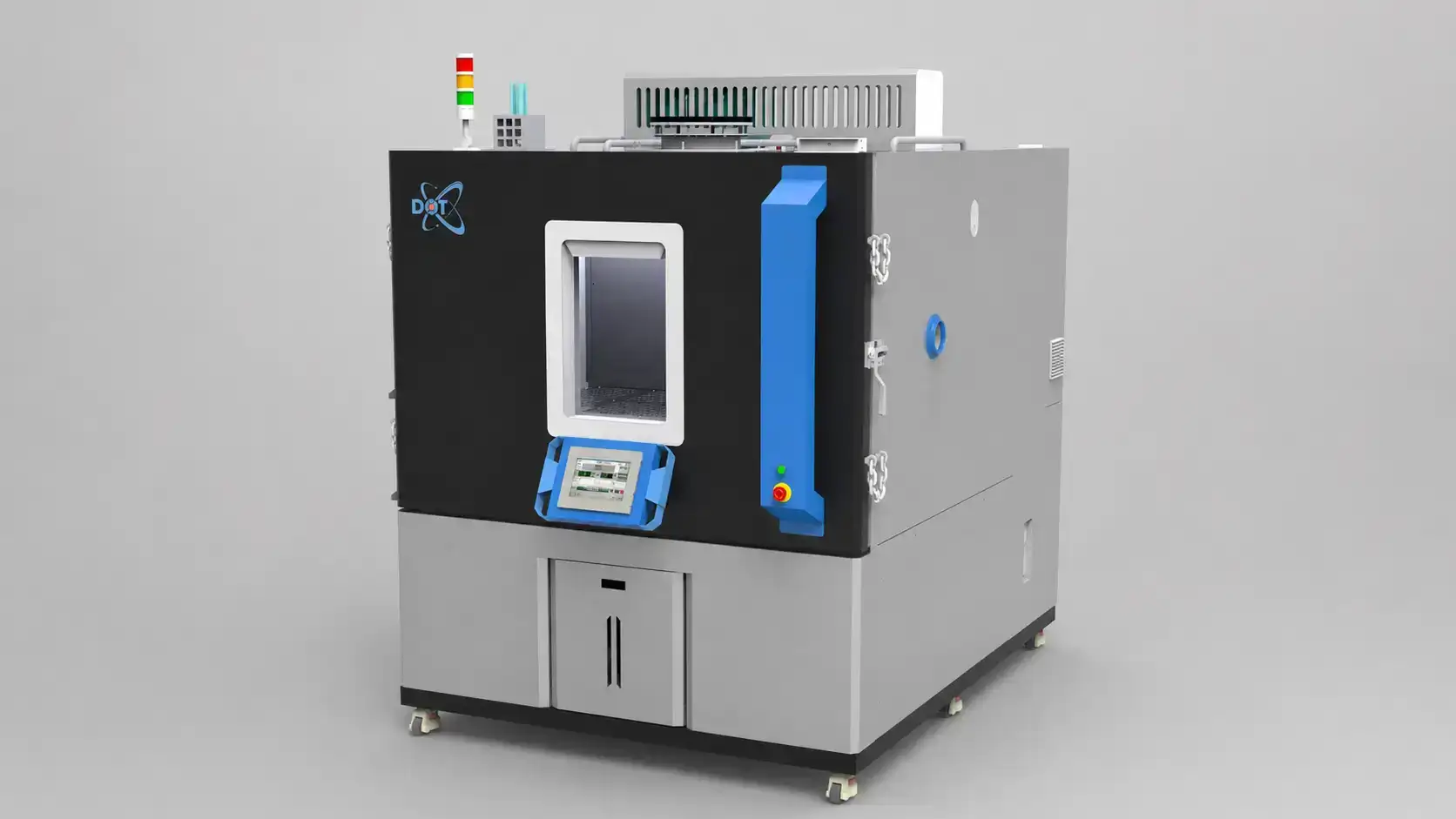

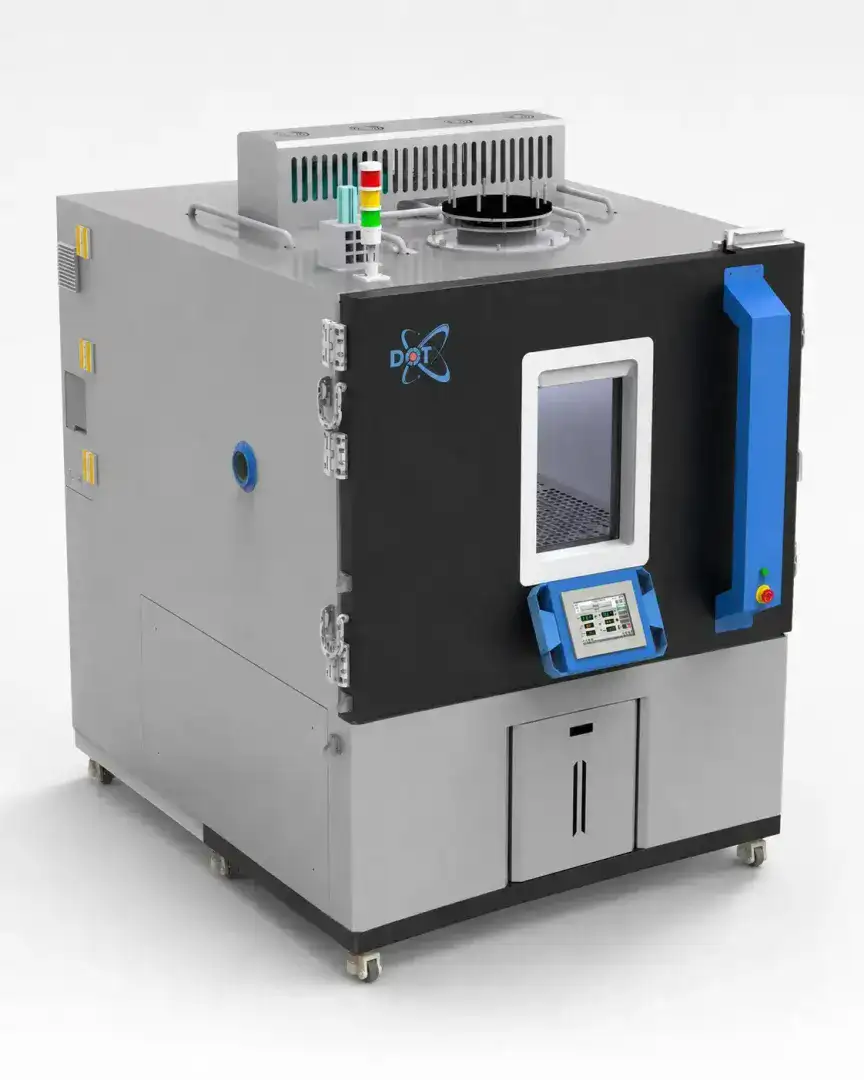

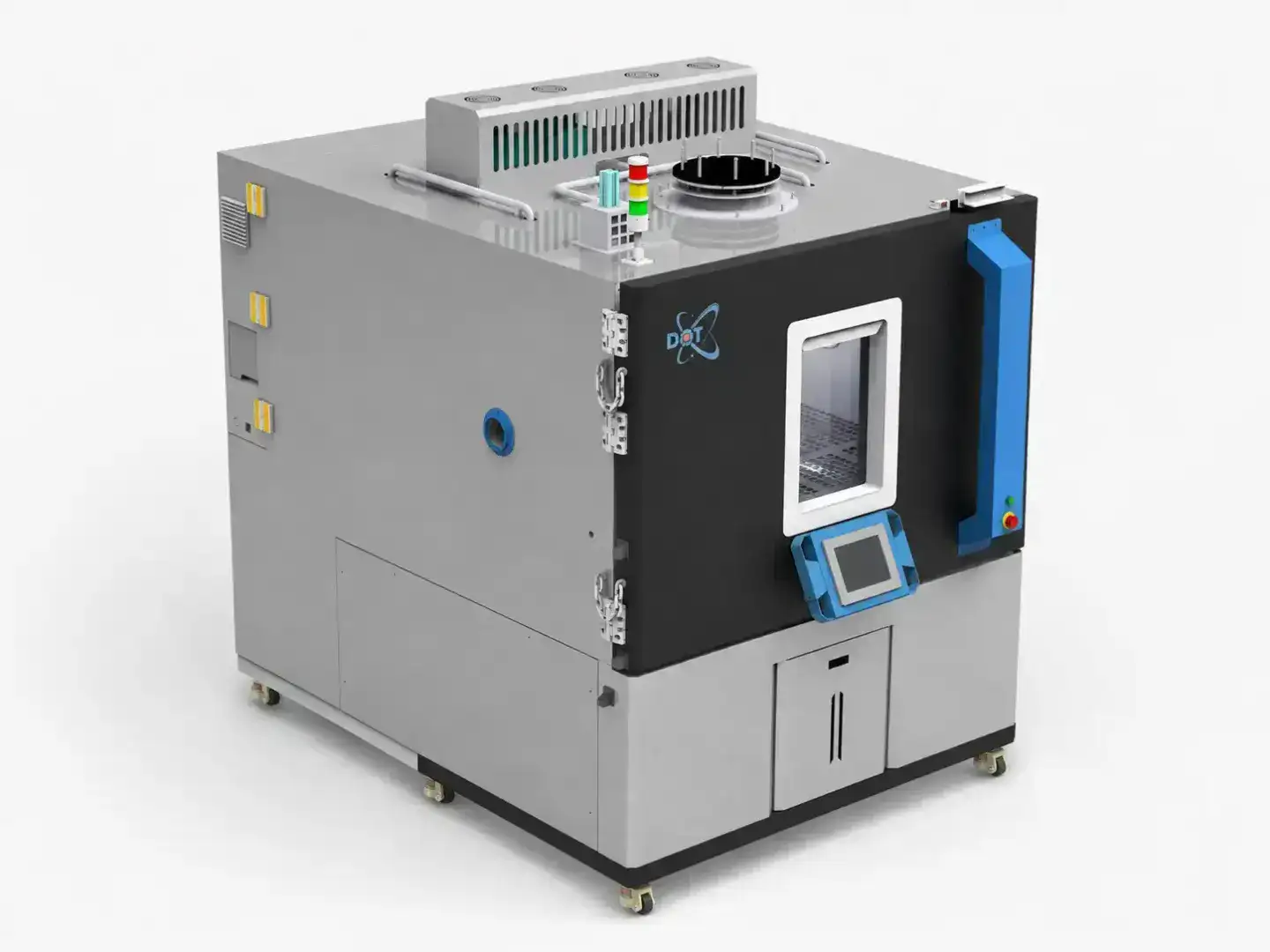

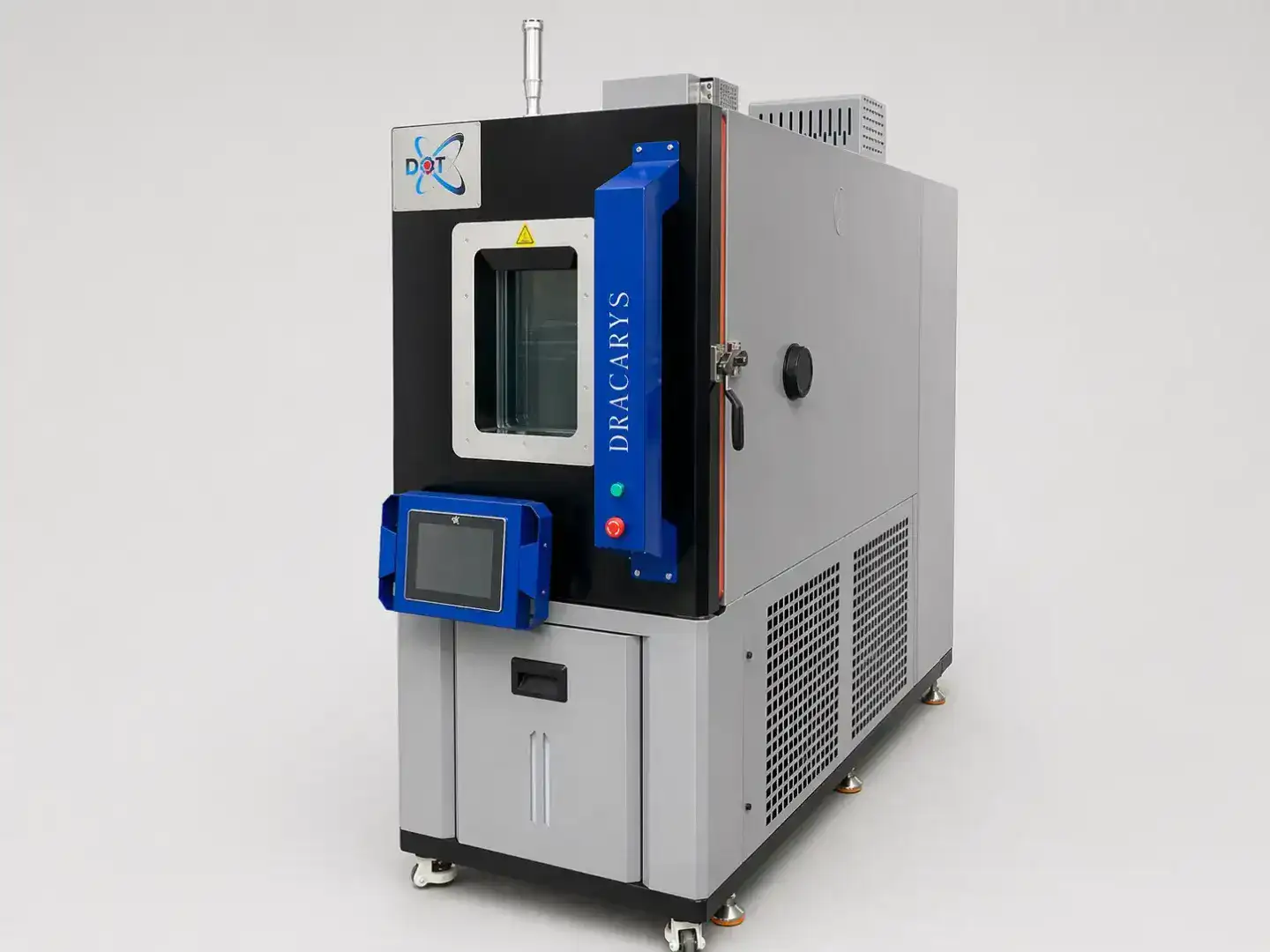

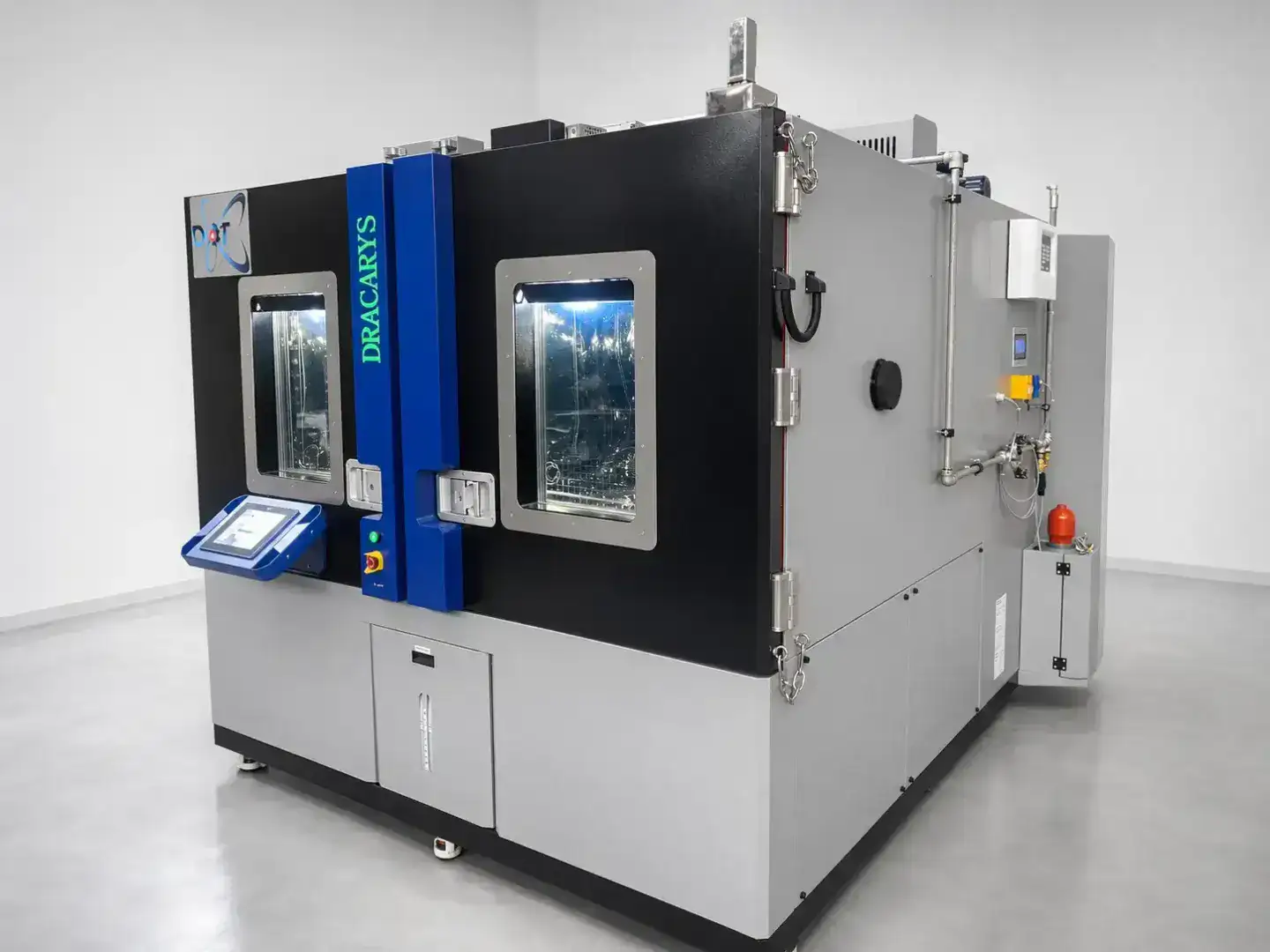

Le DRACARYS SPEED by Il Disgelo sono camere climatiche e termostatiche stand-alone ad alte prestazioni, progettate per eseguire prove ambientali caratterizzate da elevate velocità di variazione della temperatura e controllo preciso delle condizioni climatiche.
La gamma è sviluppata per riprodurre rapidamente cicli caldo/freddo e condizioni ambientali severe, consentendo di accelerare le attività di qualificazione, validazione ed Environmental Stress Screening (ESS) su componenti, materiali e sistemi.
Le configurazioni FX sono sviluppate per prove caratterizzate da elevate velocità medie di variazione termica, mentre le configurazioni X sono dedicate a cicli con variazioni lineari controllate. Le versioni disponibili permettono di raggiungere differenti prestazioni dinamiche in funzione del volume, del campo di temperatura e del carico di prova.
Le DRACARYS SPEED integrano sistema frigorifero, trattamento aria, riscaldamento, gestione dell’umidità e controllo in una struttura stand-alone, mantenendo l’architettura industriale della famiglia DRACARYS.
Sono progettate per garantire:
- elevate velocità di riscaldamento e raffreddamento;
- controllo preciso della temperatura;
- controllo dell’umidità relativa nelle configurazioni climatiche;
- elevata stabilità e uniformità delle condizioni di prova;
- programmazione di cicli termici e termoigrometrici dinamici;
- gestione di rampe, permanenze e sequenze automatiche;
- acquisizione e registrazione dei parametri di prova;
- integrazione con sensori, apparecchiature e banchi prova esterni;
- funzionamento continuativo per prove accelerate e cicli ESS.
Le camere trovano applicazione nei settori automotive, e-mobility, batterie, elettronica, aerospaziale, difesa, componentistica industriale e ricerca, dove sono richieste variazioni climatiche rapide, ripetibili e controllate.
La gamma DRACARYS SPEED è disponibile in differenti volumi, campi di temperatura e livelli di dinamica termica, permettendo di selezionare la configurazione più adatta alla specifica metodologia di prova.
- tipologia: camere climatiche e termostatiche stand-alone ad alta dinamica;
- volumi utili disponibili: da 80 L a 3500 L;
- configurazioni di temperatura: fino a −70 °C / +180 °C, in funzione del modello;
- campo di umidità relativa: fino a 20% ÷ 98% UR, nelle configurazioni climatiche;
- configurazioni dinamiche disponibili:FX5, FX10, X5 e X10;
- versioni FX: dedicate a prove con elevate velocità medie di variazione termica;
- versioni X: dedicate a variazioni lineari controllate fino a 5 °C/min o 10 °C/min;
- uniformità della temperatura: fino a ±1 °C, secondo configurazione;
- risoluzione della temperatura: fino a 0,01 °C;
- risoluzione dell’umidità: fino a 0,1% UR;
- sistema frigorifero: ad alte prestazioni, monostadio o in cascata secondo temperatura, volume e dinamica richiesta;
- riscaldamento: mediante resistenze elettriche integrate nel trattamento aria;
- umidificazione: mediante generatore di vapore nelle configurazioni climatiche;
- deumidificazione: mediante sistema frigorifero dedicato;
- condensazione: ad aria, con configurazioni alternative disponibili;

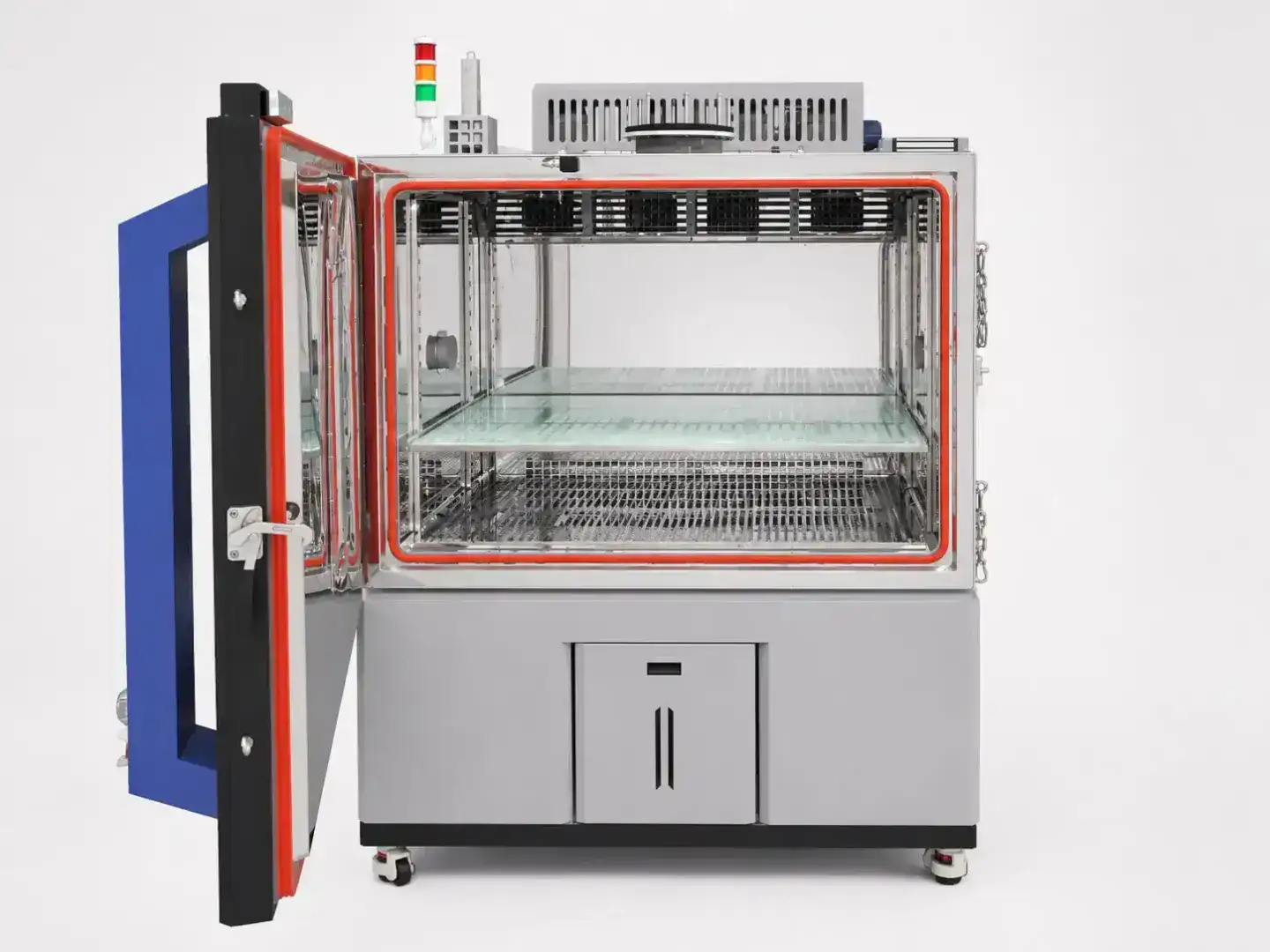

- vano prova: acciaio inox AISI 304;
- circolazione aria: ventilazione forzata ad alta portata;
- controllo: PLC con DOT Touch Panel e CliMaLogic®;
- programmazione: cicli climatici, rampe, permanenze e sequenze automatiche ad alta dinamica;
- data logging: registrazione ed esportazione dei parametri di prova;
- connettività: Ethernet, USB e Modbus TCP/IP;
- integrazione: predisponibile per sensori, sistemi di acquisizione, banchi prova e apparecchiature esterne;
- alimentazione:400 V ±10%, trifase + neutro + terra;
- supervisione remota: disponibile.
Configurazioni DRACARYS SPEED
| CONFIGURAZIONE | DINAMICA TERMICA | VOLUMI DI RIFERIMENTO | CAMPO TEMPERATURA |
|---|---|---|---|
| FX5 | Elevata velocità media di variazione termica | 80 – 2000 L* | Fino a −70 °C / +180 °C |
| FX10 | Velocità media di variazione termica superiore | 80 – 2000 L* | Fino a −70 °C / +180 °C |
| X5 | Variazione lineare controllata fino a 5 °C/min | 80 – 2000 L* | Fino a −70 °C / +180 °C |
| X10 | Variazione lineare controllata fino a 10 °C/min | 80 – 2000 L* | Fino a −70 °C / +180 °C |
Volumi disponibili
80 L · 225 L · 400 L · 600 L · 1000 L · 2000 L · fino a 3500 L
Dati configurabili
I valori riportati rappresentano configurazioni tecniche di riferimento. Volume utile, campo di temperatura, controllo dell’umidità, dinamica termica, potenza installata, sistema frigorifero, condensazione, interfacce e accessori possono variare in funzione del modello selezionato e delle specifiche condizioni di prova.
Le DRACARYS SPEED possono inoltre essere configurate con sistemi di sicurezza, strumentazione aggiuntiva, acquisizione di segnali esterni e soluzioni dedicate all’integrazione con banchi prova, sistemi automotive, batterie e apparecchiature di laboratorio.
- Misura e acquisizione: 4 ingressi PT1000, 2 ingressi analogici, sonda provino e sensori aggiuntivi di temperatura e umidità, con acquisizione e archiviazione dati anche da remoto;
- Interfacce e connettività: I/O analogici e digitali, integrazione Modbus TCP/IP con SCADA, MES e LabVIEW, teleassistenza e supervisione remota via Ethernet;
- UPS su controllo e sicurezza: mantiene alimentati controllo e sicurezze in caso di black-out, senza perdere i dati acquisiti;
- Punto di rugiada esteso:essiccatore per aria compressa per prove a bassa umidità e punti di rugiada bassi;
- Ventilazione dedicata: modulazione della velocità dell'aria tramite inverter (da 25 a 50 Hz), secondo norma di prova o sensibilità del campione;
- Umidificazione dedicata:demineralizzatore a resine a scambio ionico per limitare incrostazioni e manutenzione;
- Test su batterie: classificazione EUCAR 0–6, con rilevazione gas, sfiati di sovrapressione, porta rinforzata con blocco, estrazione fumi, spegnimento o inertizzazione;
- Sicurezza gas e glicole: rilevazione con lavaggio automatico dell'aria ed estrattore ATEX;
- Sicurezza avanzata e interblocchi: definiti secondo i rischi del componente e con apparecchiature esterne e banchi prova;
- Solar Test: lampada a spettro solare (dal modello da 400 litri in su) e lampade UVA o UVB, per prove di invecchiamento e carico termico;
- Passaggi tecnici personalizzati: fori da 80 a 200 mm per cavi, sonde e tubazioni (due fino a 100 mm inclusi di serie), anche con guanti di manipolazione sulla porta;
- Oblò e videocamera: oblò aggiuntivi o su misura, riscaldati e anticondensa, videocamera integrata per il monitoraggio del campione;
- Ripiani e pavimento: ripiani dielettrici antigraffio, aggiuntivi o rinforzati, pavimento rinforzato con ancoraggi per carichi elevati;
- Condensatore ad aria remotizzato: installazione esterna, anche con desurriscaldatore, per non scaricare calore e rumore nel laboratorio;
- Insonorizzazione: pannelli fonoassorbenti e antivibranti su vano tecnico e gruppo frigorifero;
- Tarature e mappatura: taratura riferibile o accreditata di temperatura e umidità, mappatura multipunto del volume di prova;
- Banchi prova integrati: predisposizioni meccaniche, elettriche e di servizio dedicate;
- Personalizzazione estetica: colori RAL a scelta e scritte/loghi personalizzati sulla camera;
- Configurazioni speciali: su specifica cliente, per requisiti dimensionali, climatici, meccanici o di sicurezza particolari.
Nota
La condensazione ad acqua è di serie. Le opzioni vengono definite in fase di analisi tecnica, in funzione del modello, volume utile, configurazione FX5 / FX10 / X5 / X10, range di temperatura e umidità, dinamica termica, caratteristiche del componente da testare, dissipazione termica, metodologia di prova e sistemi esterni da integrare. Le funzioni di sicurezza sono progettate secondo EN ISO 13849-1 e IEC 62061, con PL e SIL stabiliti dall'analisi dei rischi.
