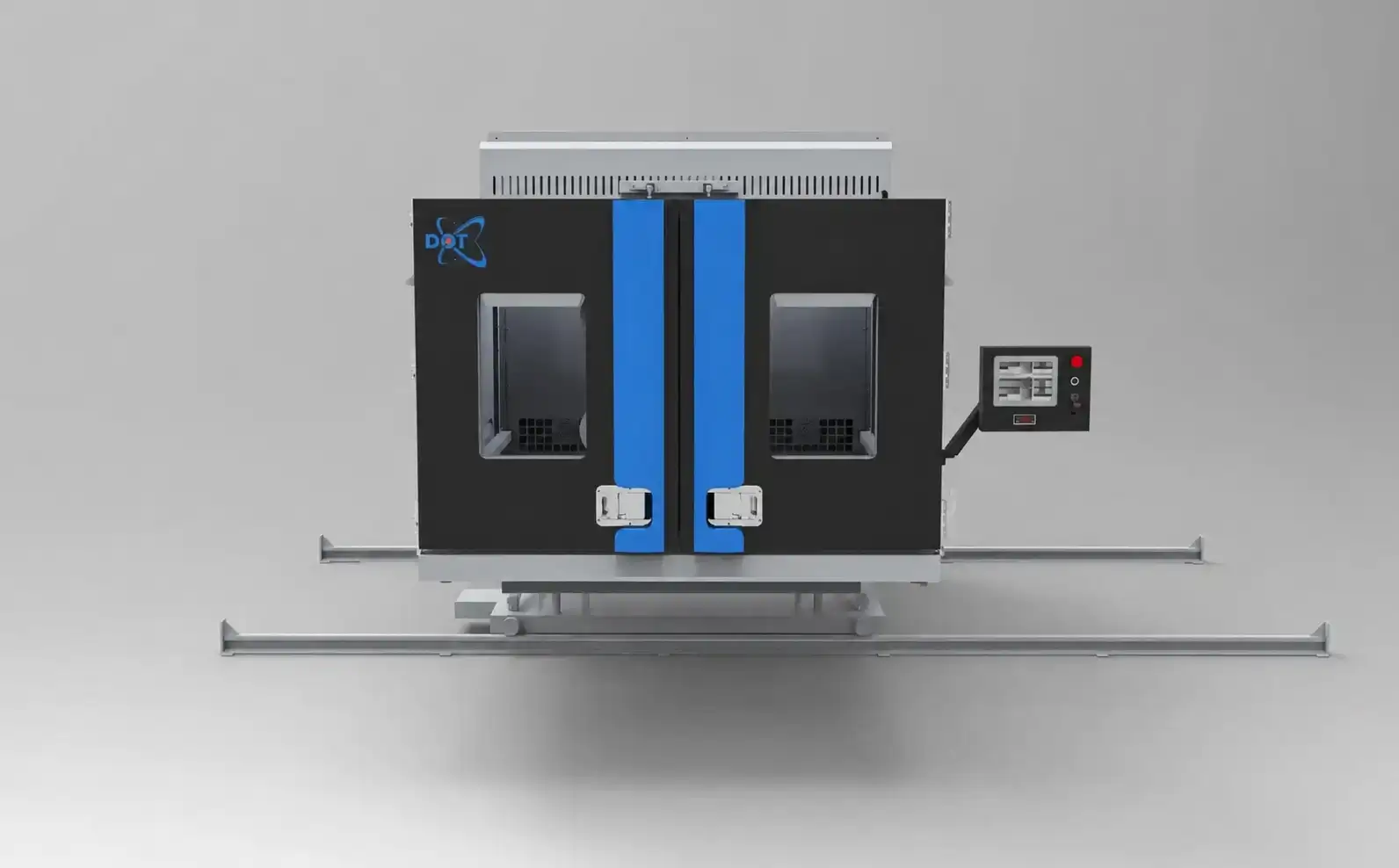

Le camere climatiche VIBERION by Il Disgelo sono sistemi progettati per l’esecuzione di prove ambientali combinate di temperatura, umidità e vibrazione su componenti, materiali e sistemi destinati ad applicazioni industriali e di ricerca.

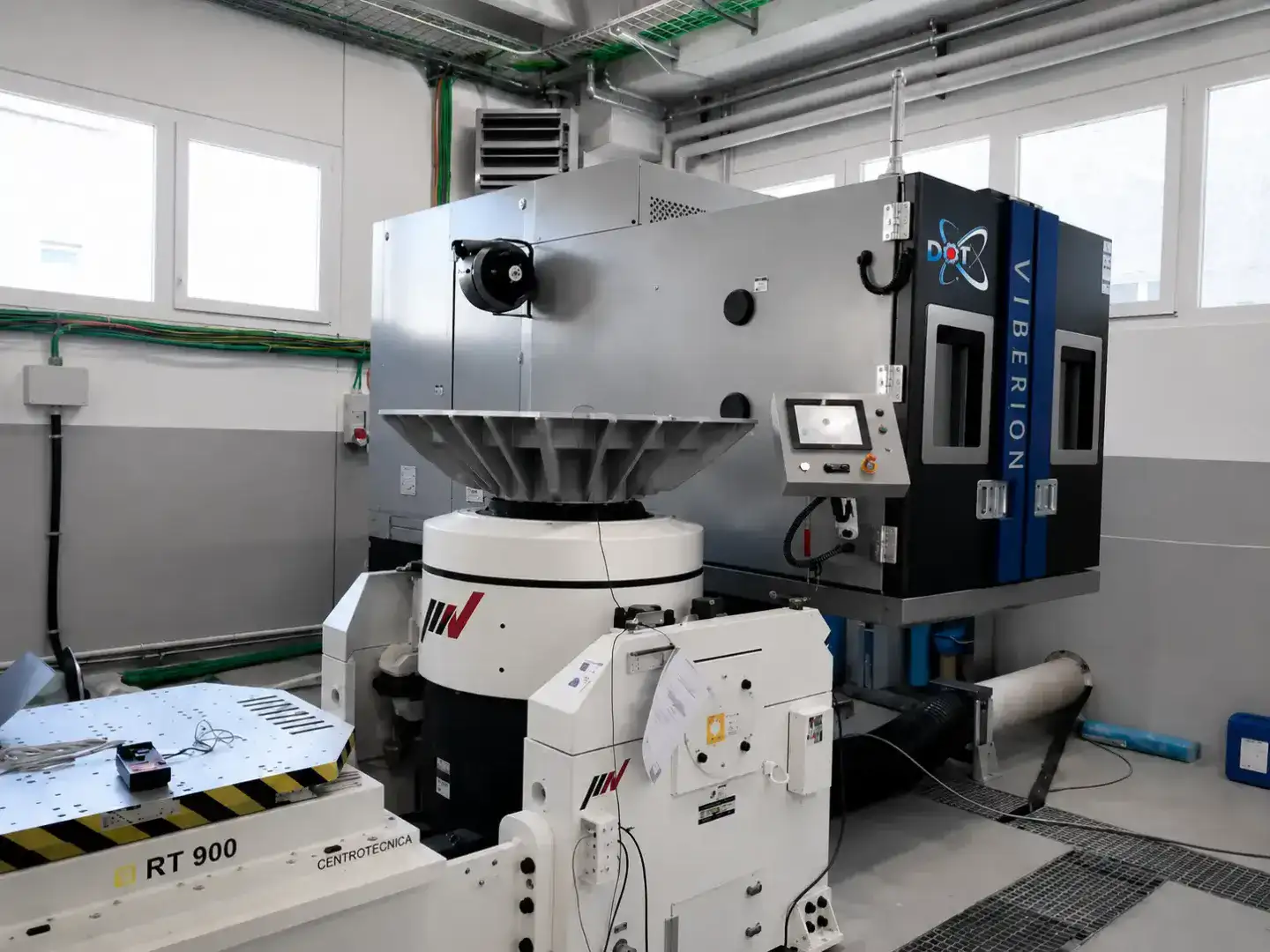

Le piattaforme VIBERION consentono di integrare il controllo delle condizioni climatiche con sistemi vibrazionali esterni, permettendo di sottoporre il DUT a sollecitazioni climatiche e meccaniche simultanee in modo controllato, stabile e ripetibile.

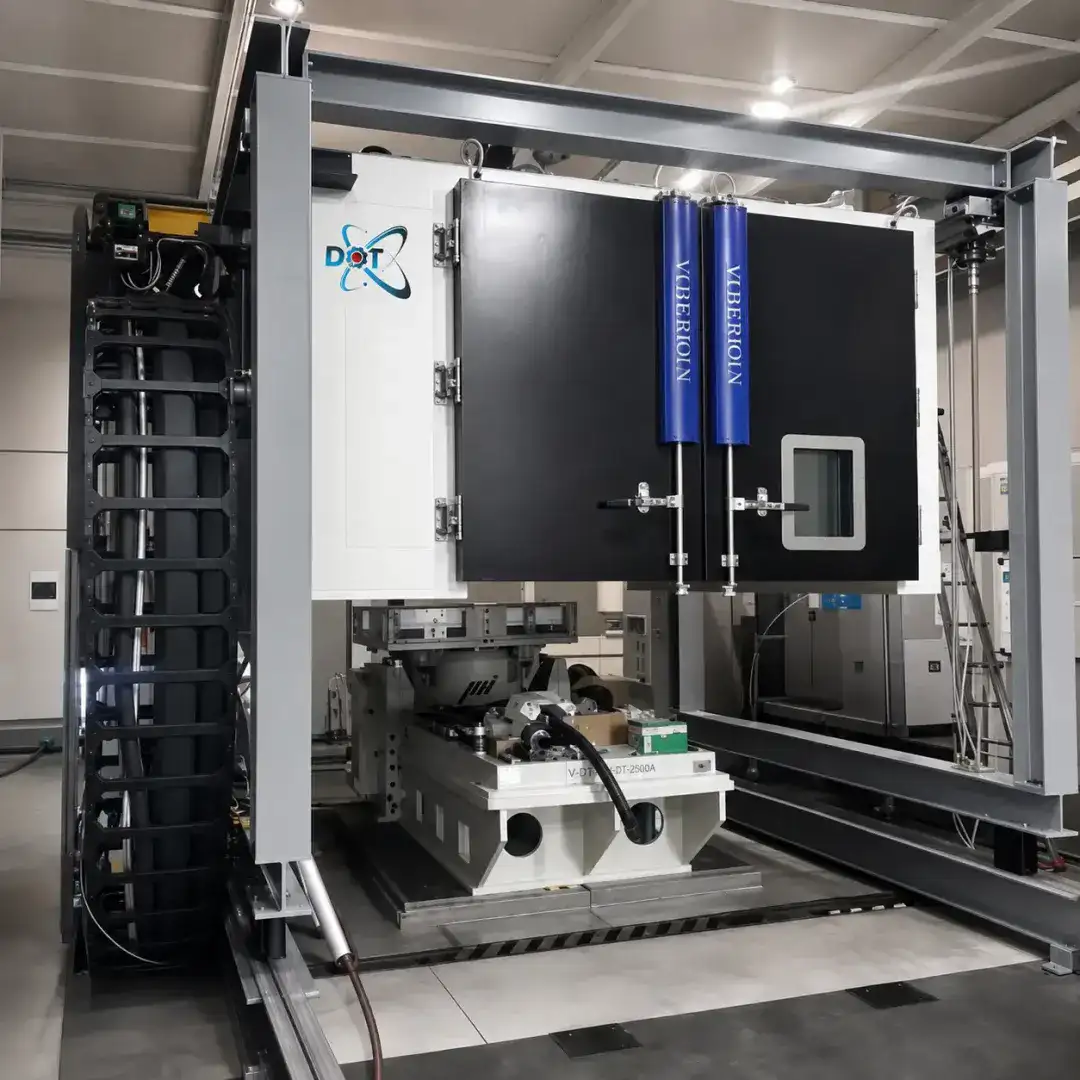

Le configurazioni VIBERION possono essere sviluppate per vibrazione verticale e orizzontale, con possibilità di integrazione con shaker, head expander e slip-table. In funzione dell’applicazione possono inoltre essere previsti sistemi di movimentazione verticale e traslazione orizzontale per garantire il corretto posizionamento delle camere rispetto al sistema vibrazionale.
Le camere possono essere utilizzate sia per prove climatiche indipendenti, mediante pavimenti ciechi dedicati, sia per prove combinate clima + vibrazione attraverso pavimenti e interfacce specifiche. Le caratteristiche delle singole configurazioni vengono definite considerando volume utile, dimensioni e massa del DUT, campo di temperatura e umidità, dissipazione termica, dinamica richiesta, caratteristiche dello shaker e geometria dell’interfaccia di prova.
Sono progettate per garantire:
- controllo preciso della temperatura;
- controllo dell’umidità relativa;
- esecuzione simultanea di prove climatiche e vibrazionali;
- integrazione con differenti tipologie di shaker;
- configurazioni per vibrazione verticale e orizzontale;
- integrazione con head expander e slip-table secondo configurazione;
- elevata stabilità e uniformità delle condizioni climatiche;
- programmazione di cicli termici e termoigrometrici;
- gestione di rampe, permanenze e sequenze automatiche;
- acquisizione e registrazione dei principali parametri di processo;
- integrazione con sensori, sistemi di misura e apparecchiature esterne;
- utilizzo continuativo per attività di qualificazione, validazione ed Environmental Stress Screening;
- configurazioni dedicate alle caratteristiche del DUT e del banco vibrazionale.
Le camere VIBERION trovano applicazione nei settori automotive, e-mobility, elettronica, aerospaziale, difesa, batterie, componentistica industriale e ricerca, per attività di sviluppo, qualificazione, validazione, Environmental Stress Screening (ESS), prove di affidabilità e test di durata.
La gamma VIBERION è disponibile in differenti volumi, campi di temperatura, livelli di dinamica termica e configurazioni di integrazione con sistemi vibrazionali, permettendo di selezionare o sviluppare la soluzione più adatta alle dimensioni del componente da testare e alle condizioni di prova richieste.
- tipologia: camere climatiche per prove combinate di temperatura, umidità e vibrazione;
- modalità di utilizzo: stand-alone o integrate con shaker e sistemi vibrazionali;
- volumi utili disponibili: da 408 L a 10 m³, secondo modello e configurazione;
- configurazioni di temperatura: fino a −70 °C / +180 °C, in funzione del modello;
- campo di umidità relativa: fino a 10% ÷ 98% UR, secondo configurazione;
- uniformità della temperatura: fino a ±1 °C / ≤ 2 °C, secondo modello e condizioni di prova;
- risoluzione della temperatura: fino a 0,01 °C, secondo configurazione;
- gradienti termici: configurazioni standard e ad alta dinamica fino a 10 °C/min;
- configurazioni dinamiche: standard, X5 e X10;
- sistema frigorifero: ad espansione diretta, monostadio, bistadio o in cascata, secondo il campo di temperatura e le prestazioni richieste;
- riscaldamento: mediante resistenze elettriche integrate nel trattamento aria;
- umidificazione: mediante generatore di vapore;
- deumidificazione: mediante sistema frigorifero dedicato;
- condensazione: ad aria o ad acqua, con configurazioni alternative e remote secondo applicazione;
- vano prova: acciaio inox AISI 304;
- circolazione aria: ventilazione forzata e termoregolata;
- integrazione vibrazionale: configurazioni per vibrazione verticale e orizzontale;
- interfacce: pavimenti dedicati, head expander e slip-table secondo configurazione;

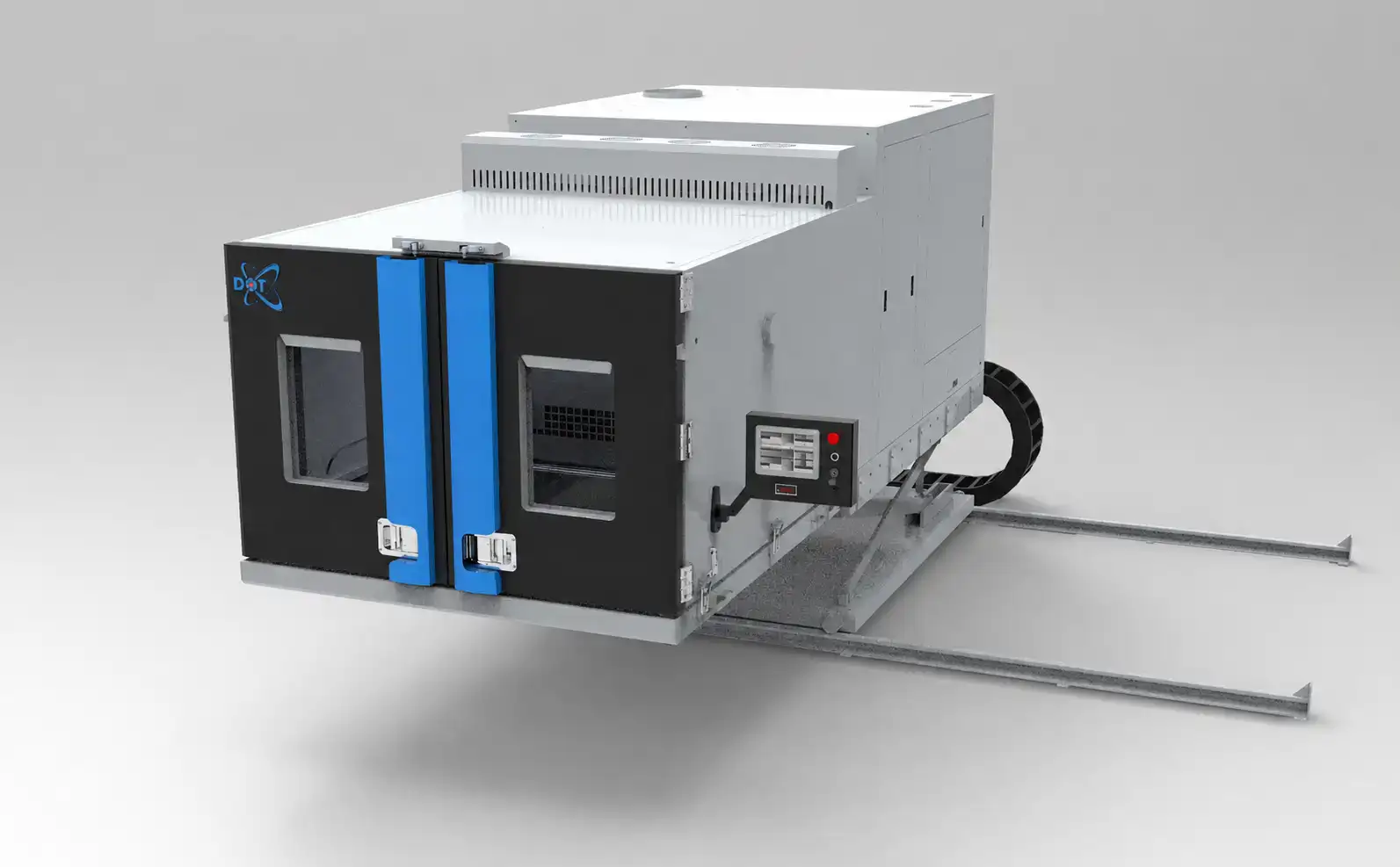

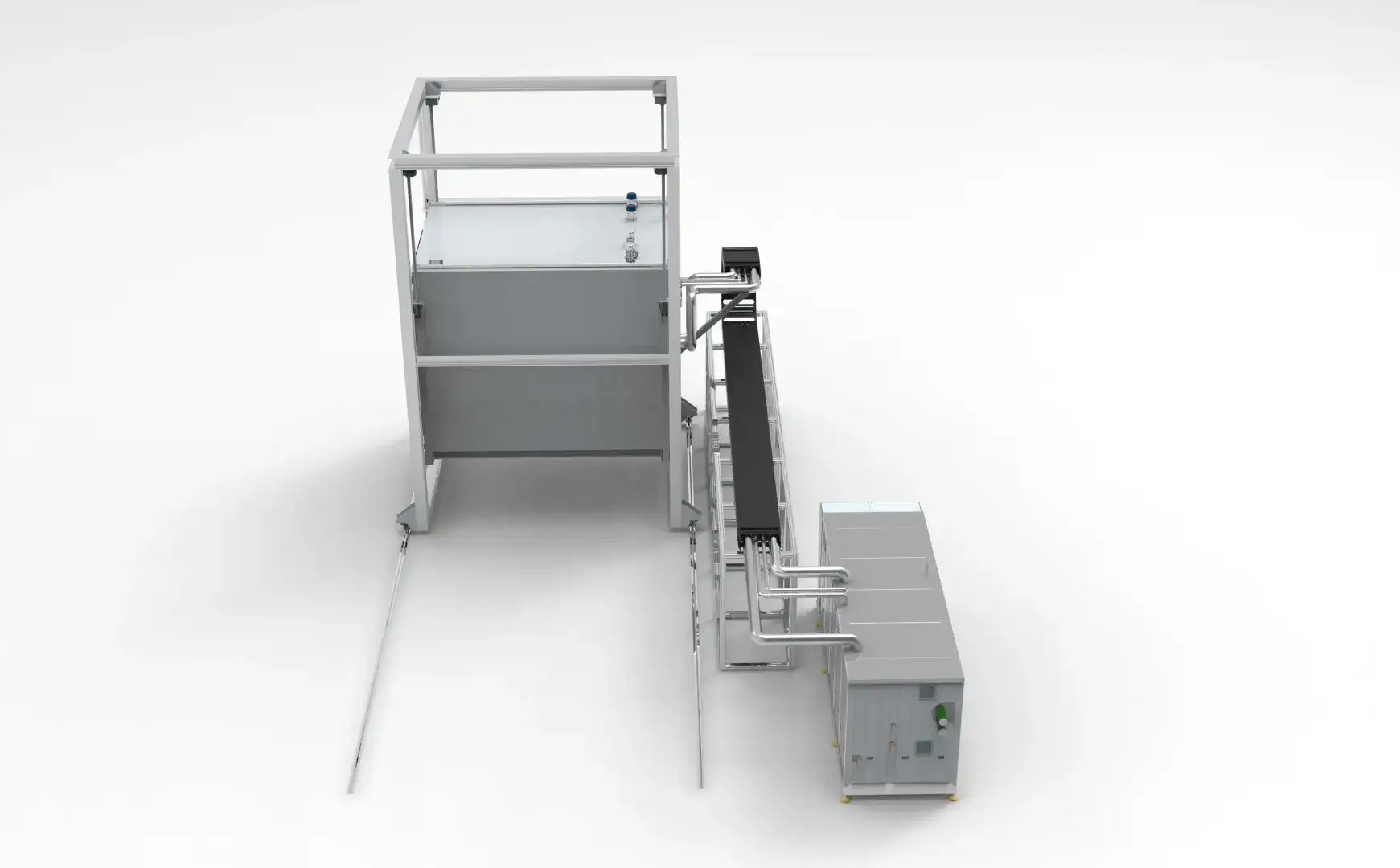

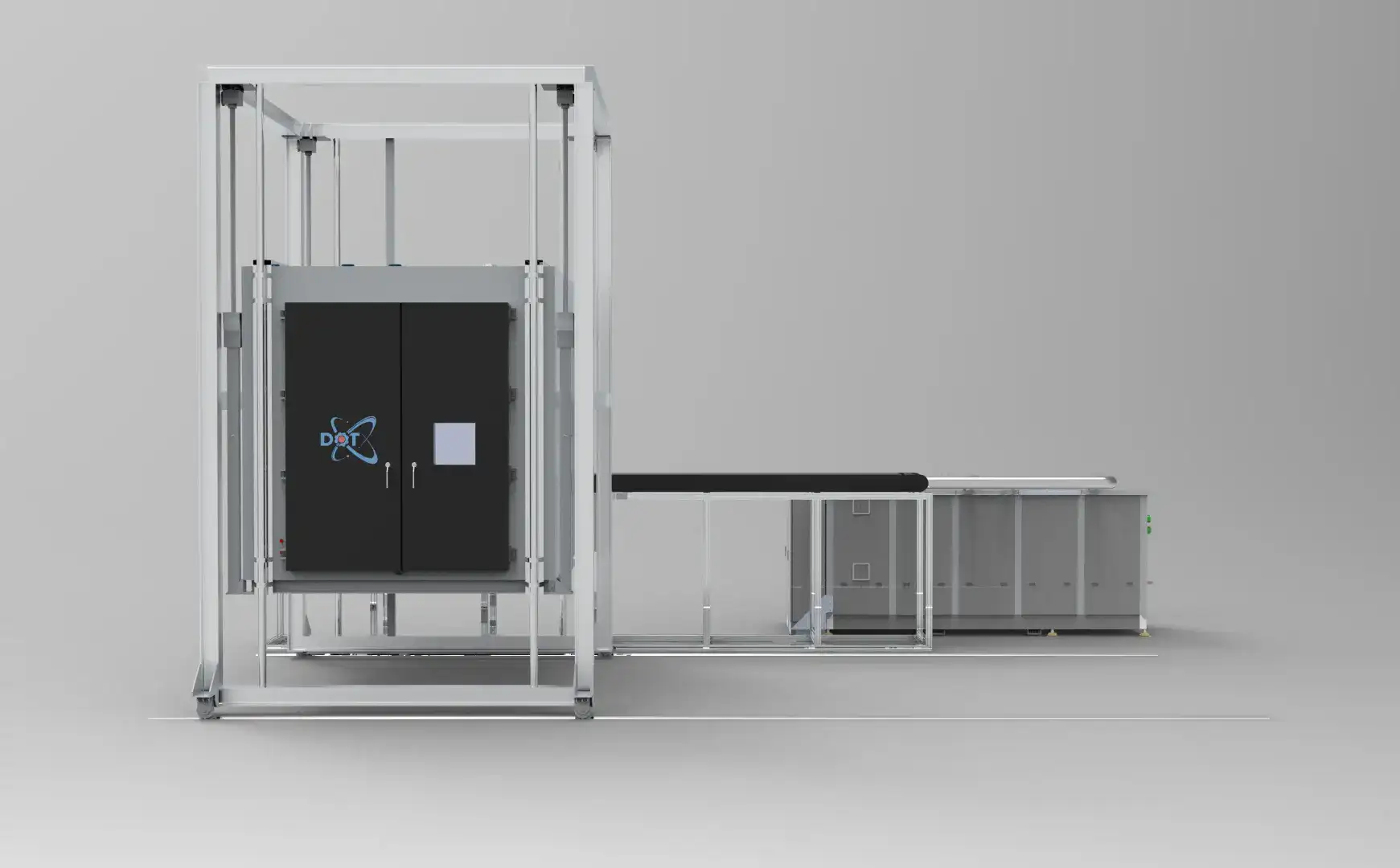

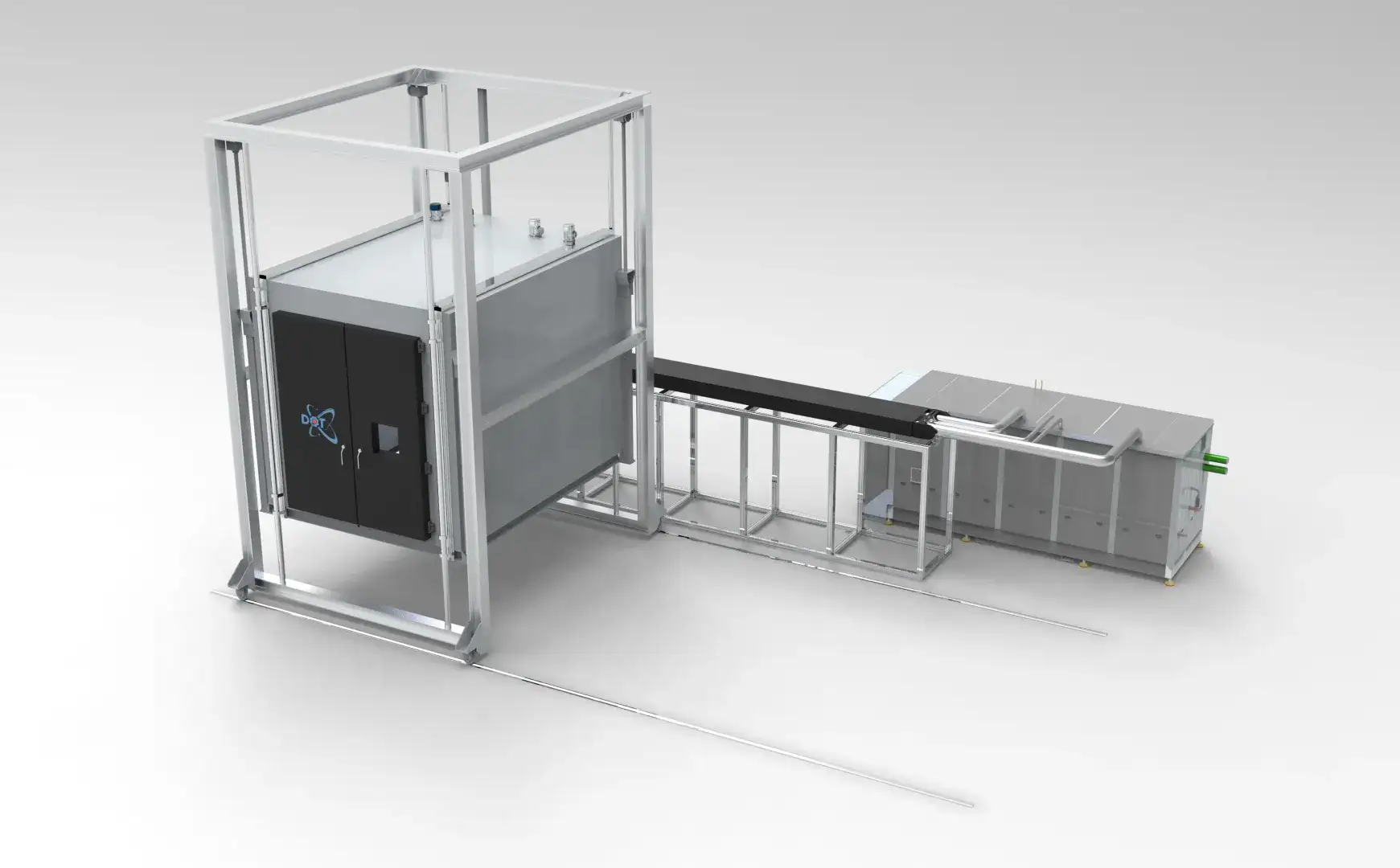

- movimentazione: sollevamento verticale e traslazione orizzontale disponibili secondo il sistema vibrazionale;
- controllo: PLC con DOT Touch Panel e CliMaLogic®;
- programmazione: cicli climatici, rampe, permanenze e sequenze automatiche;
- data logging: registrazione di temperatura, umidità, setpoint e principali parametri di processo con esportazione dati;
- connettività: Ethernet, USB, VNC e Modbus TCP/IP;
- alimentazione:400 V ±10%, 50 Hz, trifase + neutro + terra;
- supervisione remota: disponibile.
Modelli VIBERION
| MODELLO | RANGE TEMPERATURA | VOLUME | DIMENSIONI ESTERNE (mm) | DINAMICA | CORRENTE MAX (A) | DIMENSIONI INTERNE (mm) |
|---|---|---|---|---|---|---|
| VIBERION 608 | −70 °C / +180 °C | 608 L | W1300 × D1370 × H1810 | +3 / −2,5 °C/min | — | W800 × D800 × H950 |
| VIBERION 800 | −70 °C / +180 °C | 800 L | W1500 × D1370 × H1860 | +3 / −2,5 °C/min | — | W1000 × D800 × H1000 |
| VIBERION 1000 | −70 °C / +180 °C | 1000 L | W1500 × D1570 × H1860 | +3 / −2,5 °C/min | — | W1000 × D1000 × H1000 |
| CZ-UHAK-408D-X5-W | −40 °C / +180 °C | 408 L | W1200 × D2300 × H2150 | 5 °C/min | 30 | W800 × D800 × H650 |
| CZ-UHAK-408G-X5-W | −70 °C / +180 °C | 408 L | W1200 × D2300 × H2150 | 5 °C/min | 25 | W800 × D800 × H650 |
| CZ-UHAK-1000D | −40 °C / +180 °C | 1000 L | W1500 × D1570 × H1860 | +3 / −2,5 °C/min | 38 | W1000 × D1000 × H1000 |
| CZ-UHAK-1000D-X5-W | −40 °C / +180 °C | 1000 L | W1500 × D1570 × H1860 | 5 °C/min | 30 | W1000 × D1000 × H1000 |
| VIBERION-H-1872D-X10-W | −40 °C / +180 °C* | 1872 L | W1500 × D3900 × H da definire | 10 °C/min | 96 | W1300 × D1200 × H1200 |
| VIBERION-UHA-5800D-X5-W | −55 °C / +180 °C | 5800 L | W2780 × D2500 × H2680 | 5 °C/min | 52 | W2580 × D1500 × H1500 |
| DOT-VIBERION-10M3-70+180-X5 | −70 °C / +180 °C | 10 m³ | W4900 × D4000 × H4000 ca.** | 5 °C/min | — | W2700 × D2100 × H1500 ca. |
Dati configurabili
I valori riportati rappresentano configurazioni tecniche di riferimento. Volume utile, campo di temperatura, controllo dell’umidità, sistema frigorifero, sistema di condensazione, prestazioni dinamiche, interfacce con il sistema vibrazionale e accessori possono variare in funzione del modello selezionato e delle specifiche esigenze di prova.
Le VIBERION possono inoltre essere configurate con sistemi di sicurezza, strumentazione aggiuntiva, pavimenti e interfacce dedicate, sistemi di movimentazione verticale e orizzontale e soluzioni per l’integrazione con shaker, slip-table, banchi prova o apparecchiature esterne.
ㅤ
- Interfacce per shaker e vibrazione:pavimento cieco intercambiabile per uso stand-alone, pavimenti e interfacce dedicate per shaker, interfaccia per vibrazione verticale, integrazione con slip-table, head expander e interfacce meccaniche dedicate;
- Movimentazione della camera:movimentazione verticale e traslazione orizzontale per il posizionamento rispetto allo shaker;
- Pavimenti speciali o rinforzati: dimensionati sul carico e sul sistema vibrazionale;
- Passaggi tecnici e passaggi cavi: fori passanti supplementari da 80 a 200 mm per cavi, tubazioni e sensori, completi di tappo siliconico e tappo a vite in plastica per alta temperatura, sistemi modulari di attraversamento per i cavi;
- Misura e monitoraggio:sensori di temperatura supplementari, ingressi analogici e digitali aggiuntivi, ritrasmissione analogica di temperatura e umidità, monitoraggio indipendente della temperatura del DUT;
- Interfacciamento con sistemi esterni: collegamento a sistemi di acquisizione esterni, integrazione con il controllo dello shaker;
- Videocamera integrata: per seguire da remoto il campione, senza aprire la porta né essere presenti in laboratorio;
- Campionatore per analisi gas: preleva l’aria dal vano di prova e misura ossigeno, idrogeno, glicole etilenico, idrocarburi, oltre ai gas refrigeranti R290 e R1234yf con appositi sensori, così si rilevano in tempo reale le emissioni del campione;
- Estensione del campo climatico: allarga i limiti di temperatura e umidità relativa rispetto alla configurazione standard;
- Essiccatore per aria compressa: estende il controllo verso i punti di rugiada bassi, per prove in aria secca;
- Deumidificazione in risalita: sulle camere termostatiche evita la condensa sul campione durante le rampe di salita della temperatura;
- Demineralizzatore: a resine a scambio ionico per limitare incrostazioni e manutenzione;
- Ventilazione dedicata:regolazione della velocità di ventilazione e booster della portata d'aria;
- Solar Testing e UVA: lampada per simulazione solare (dal modello da 400 litri in su) e lampade UVA, per prove di invecchiamento e carico termico;
- Oblò e ripiani:oblò di ispezione aggiuntivi o su misura, ripiani interni aggiuntivi o rinforzati;
- Alimentazione e protezione del DUT:presa di alimentazione DUT con spegnimento automatico in caso di allarme della camera;
- Sicurezza:blocco porta, pulsante di emergenza supplementare, segnalazione ottico-acustica degli allarmi, PLC di sicurezza per sistemi SIL 1 o SIL 2, UPS per PLC e sistema di controllo;
- Sicurezza gas e atmosfera:rilevazione gas CO, H₂ e O₂, lavaggio camera con estrattore ATEX, sistemi di inertizzazione, sfogo della sovrapressione, antincendio water mist;
- Pacchetti di sicurezza dedicati: per test automotive e su batterie, definiti secondo i rischi del componente;
- Livelli EUCAR Hazard Level: prove su batterie con classificazione del livello di rischio EUCAR da 0 a 6, con le dotazioni di sicurezza e monitoraggio adeguate al livello atteso della prova;
- Condensazione e installazione:condensazione ad acqua collegata al circuito di stabilimento, oppure condensatore ad aria remotizzato in esterno, kit di insonorizzazione per ridurre il rumore;
- Personalizzazione estetica: colori RAL a scelta e scritte/loghi personalizzati sulla camera;
ㅤ
Nota
Le opzioni vengono definite in fase di analisi tecnica, in funzione del modello VIBERION, configurazione della camera, caratteristiche del sistema vibrazionale, volume utile, range di temperatura e umidità, caratteristiche del componente da testare, dissipazione termica, metodologia di prova e sistemi esterni da integrare.
