Le DOT Calorimeter Indoor / Outdoor by Il Disgelo sono camere calorimetriche Walk-In bi-zona progettata per la caratterizzazione termica ed energetica di componenti di involucro edilizio, elementi trasparenti, sistemi di involucro attivo, pannelli solari e fotovoltaici e sistemi impiantistici.

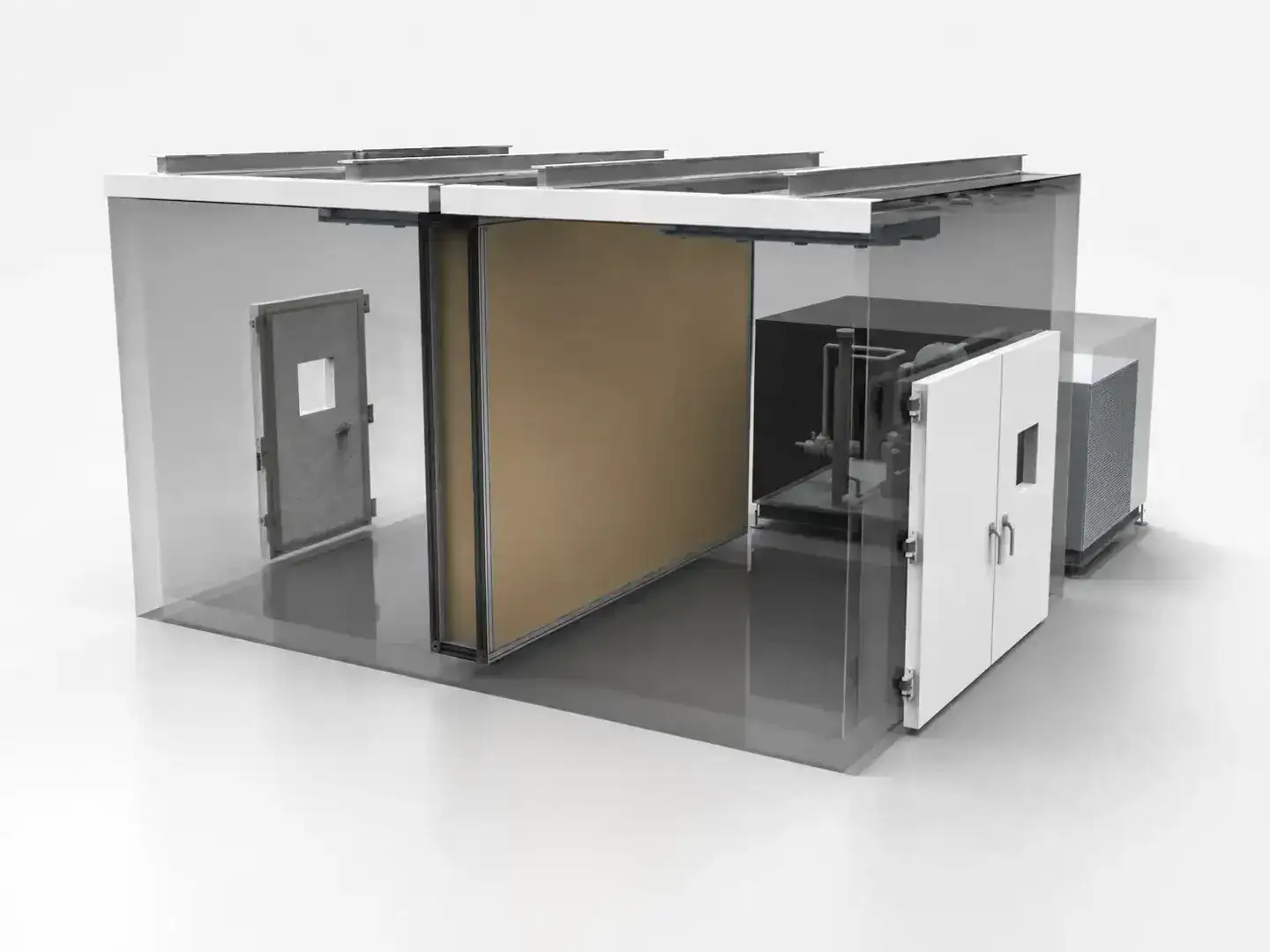

Le configurazioni comprendono due ambienti climatici indipendenti, Indoor e Outdoor, separati mediante una parete coibentata removibile. Il sistema permette di applicare contemporaneamente condizioni differenti di temperatura e umidità ai due lati del campione, riproducendo condizioni ambientali controllate e ripetibili.
Il condizionamento viene gestito attraverso un sistema indiretto ad acqua glicolata termoregolata, integrato con raffreddamento, riscaldamento elettrico, umidificazione a vapore e deumidificazione. La misura delle portate e delle temperature del fluido consente inoltre di determinare la potenza termica fornita o sottratta durante il processo di prova.
Le configurazioni possono integrare pannelli radianti a controllo indipendente e un simulatore solare dimmerabile, consentendo di riprodurre differenti condizioni radianti e ambientali per attività di ricerca, caratterizzazione e validazione.
Sono progettate per garantire:
- gestione indipendente degli ambienti Indoor e Outdoor;
- controllo preciso di temperatura e umidità;
- riproduzione simultanea di differenti condizioni climatiche;
- misura continua delle potenze termiche scambiate;
- elevata stabilità e uniformità delle condizioni ambientali;
- programmazione di cicli climatici complessi;
- generazione di profili sinusoidali di temperatura e umidità;
- integrazione di pareti divisorie e strutture dedicate al campione;
- gestione di sistemi radianti multizona;
- integrazione di sistemi di simulazione solare;
- acquisizione e registrazione dei parametri di prova;
- supervisione e controllo tramite tecnologia DOT.
Le camere trovano applicazione nella caratterizzazione di componenti di involucro edilizio, serramenti, facciate, elementi trasparenti, sistemi di involucro attivo, pannelli solari e fotovoltaici, sistemi termici e impiantistici, oltre che nelle attività di ricerca sul comfort ambientale e sulle prestazioni energetiche.
Le configurazioni vengono sviluppate completamente su misura in funzione della geometria del campione, delle condizioni Indoor e Outdoor richieste, delle potenze termiche coinvolte, della metodologia di prova e della strumentazione necessaria.
- Tipologia: camera calorimetrica Walk-In custom
- Configurazione: uno o più ambienti climatici indipendenti, anche Indoor / Outdoor
- Volume utile: completamente configurabile
- Dimensioni interne: definite su specifica cliente
- Range di temperatura: configurabile in funzione della metodologia di prova
- Umidità relativa: disponibile secondo configurazione, fino a 20–95% RH
- Stabilità e uniformità: definite in funzione del test e delle prestazioni richieste
- Capacità di dissipazione: dimensionata sulla base del DUT e dell’applicazione
- Separazione ambienti: pareti coibentate e strutture dedicate al campione, secondo configurazione
- Trattamento aria: indipendente per ciascun ambiente climatico
- Raffreddamento: sistema frigorifero diretto o circuito indiretto con fluido termovettore
- Riscaldamento: mediante sistemi elettrici o termoregolati secondo progetto
- Umidificazione e deumidificazione: disponibili secondo configurazione
- Circuiti idronici: integrabili per misura e controllo delle potenze termiche
- Strumentazione: sensori di temperatura, umidità, portata, pressione e grandezze energetiche secondo applicazione
- Sistemi radianti: disponibili con regolazione indipendente delle zone
- Simulazione solare: integrabile mediante sistema di irraggiamento controllato e dimmerabile
- Controllo: PLC con interfaccia touch panel e software DOT / CliMaLogic
- Programmazione: cicli climatici, profili temporali e sequenze di prova personalizzabili
- Registrazione dati: acquisizione ed esportazione dei principali parametri di processo
- Connettività: Ethernet, USB e protocolli di comunicazione industriale secondo configurazione
- Supervisione remota: disponibile
- Integrazione: predisponibile per DUT, sistemi HVAC, circuiti idronici, strumenti di misura e apparecchiature esterne
Dati configurabili
Le specifiche indicate rappresentano il campo di soluzioni sviluppabili e non una gamma standard di modelli. Ogni DOT Calorimeter viene progettato completamente su misura in funzione di dimensioni e tipologia del DUT, numero di ambienti climatici, range di temperatura e umidità, capacità di dissipazione, circuiti idronici, sistemi radianti, simulazione solare, strumentazione di misura, acquisizione dati e metodologia di prova richiesta dal cliente.
