Camera Climatica DOT DRACARYS 2000 L per MAHLE

ㅤ

Il Disgelo ha progettato e realizzato per MAHLE Aftermarket, presso lo stabilimento di Parma, una camera climatica monoblocco DOT DRACARYS CZ-UHA-2000C da 2000 litri, destinata a prove ambientali con controllo combinato di temperatura e umidità su componenti e apparecchiature contenenti refrigeranti blandamente infiammabili.

ㅤ

Soluzione sviluppata

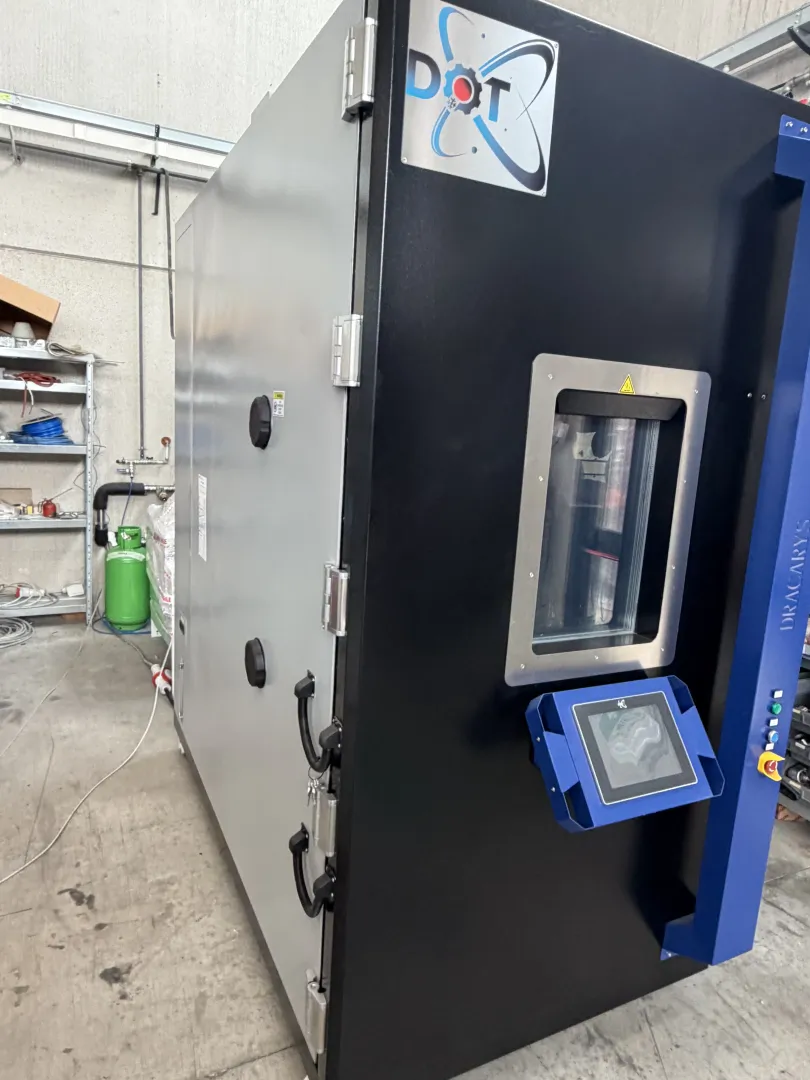

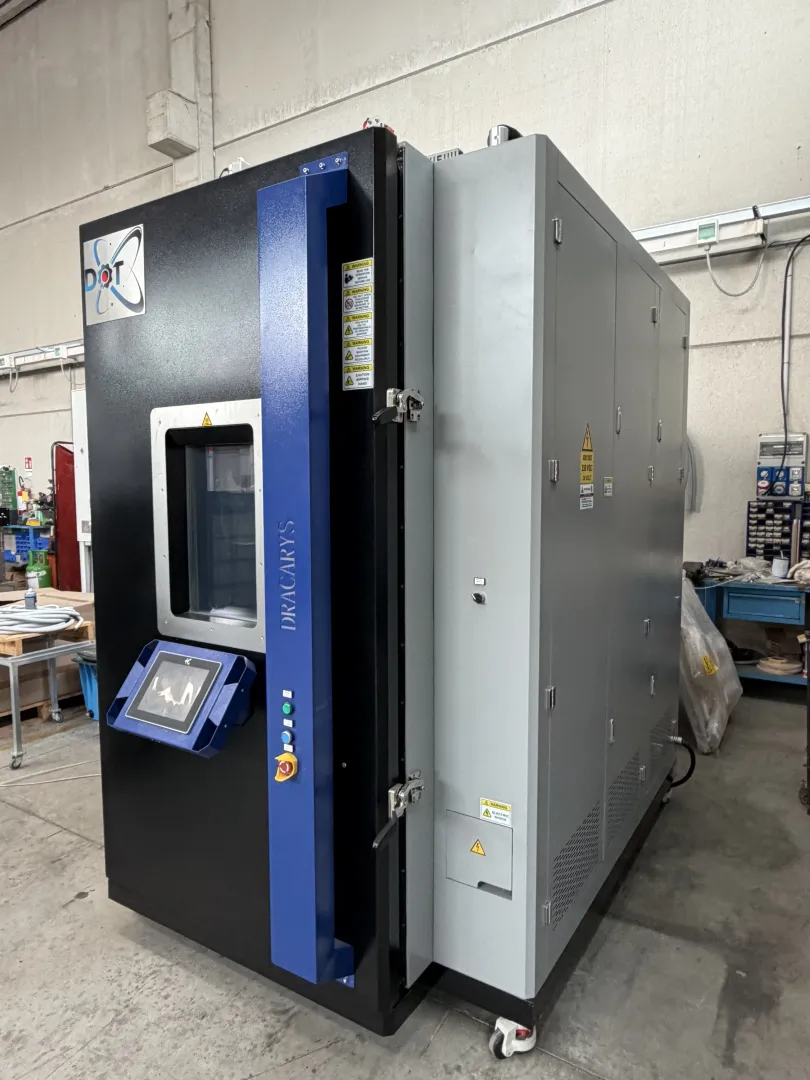

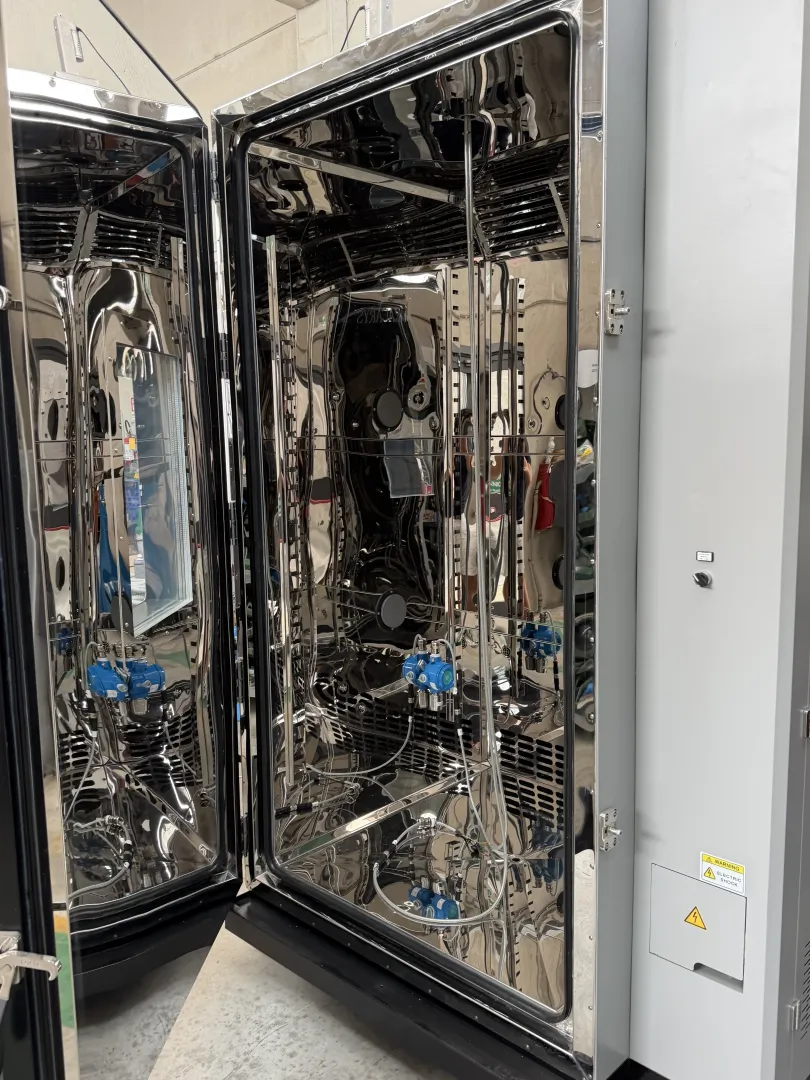

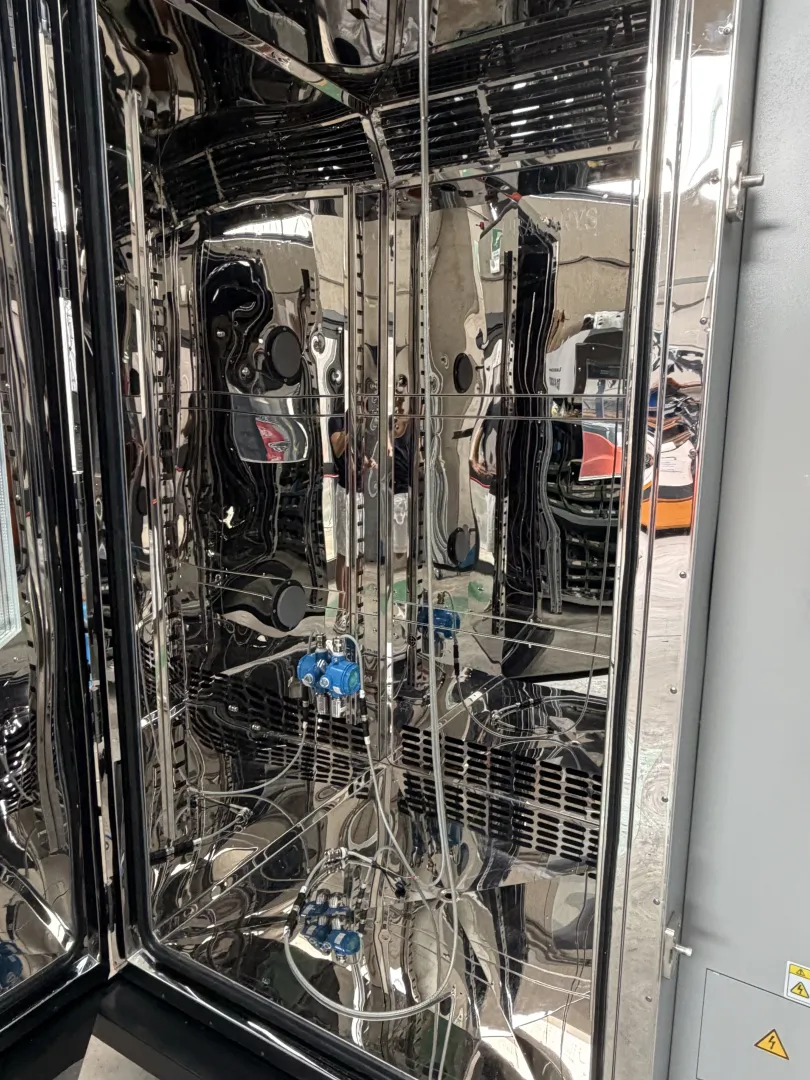

struttura monoblocco con pannellatura esterna zinco-plastificata e interno in acciaio inox AISI 304 specchiato, con isolamento in poliuretano da 100 mm;

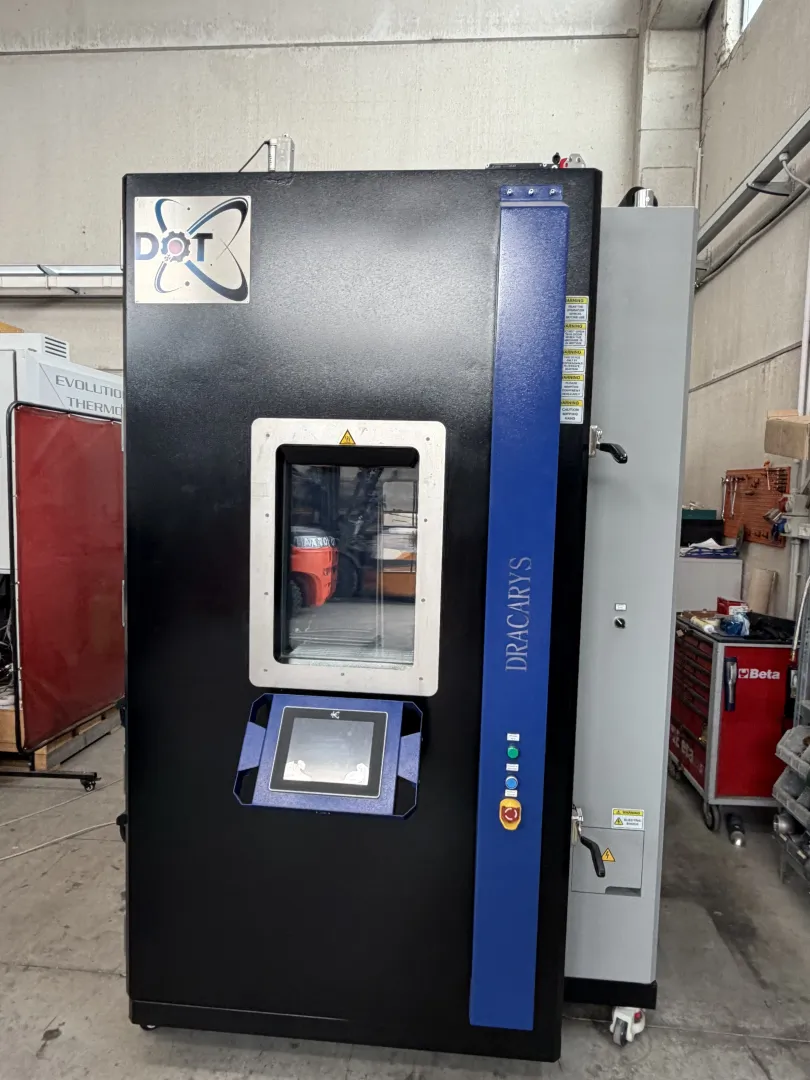

• porta a battente con luce utile 1000 × 2000 mm, oblò multistrato riscaldato e doppia guarnizione con riscaldatore anticondensa;
• trattamento aria con resistenze di riscaldamento e gruppo frigorifero a basso GWP, con condensatore ad aria remotizzato collegato tramite linee gas ed elettriche dedicate;
• umidificazione con generatore di vapore elettrico non pressurizzato e demineralizzatore con conduttimetro digitale; deumidificazione con serpentina dedicata;
• sistema di rilevazione gas R1234yf e R290 con lavaggio automatico dell’aria tramite estrattore ATEX zona 2 (750 m³/h), alimentazione preferenziale e blocco porta durante il lavaggio;
• cercafughe elettronico del refrigerante, con disattivazione automatica delle funzioni della camera ed estrattore sempre attivo;
• limitazione automatica del setpoint a +60 °C quando il sensore gas è inserito;
• controllo CliMaLogic® con touch panel, gestione utenti a 3 livelli, cicli programmabili, registrazione dati ed esportazione, supervisione remota via Ethernet.

ㅤ

Dati tecnici principali

• volume utile: 2000 litri;
• dimensioni interne: 1000 × 1000 × 2000 mm; esterne: 1500 × 2300 × 2380 mm;
• campo di temperatura: −20 °C ÷ +70 °C (+60 °C con sensore gas inserito);
• velocità di variazione termica: fino a 3 °C/min in salita e discesa (camera vuota, IEC 60068-3-5);
• umidità relativa: 10% ÷ 95% RH (dew point +4 °C ÷ +70 °C tra +20 °C e +70 °C);
• uniformità di temperatura: ≤1 °C;
• uniformità di umidità: ≤±2–3% RH (≥75% RH), ≤±5% RH (<75% RH);
• massimo carico termico a +25 °C: 1500 W;
• passaggi tecnici: 2 fori Ø100 mm con tappo, più passanti in acciaio inox da 1" e da 1½";
• accessori: 2 ripiani in acciaio inox sfilabili e regolabili in altezza;
• potenza massima operativa: circa 16 kW; corrente massima: 32 A;
• alimentazione: 400 V ±10%, trifase + neutro + terra;
• peso indicativo: circa 2000 kg; rumorosità: 75 dB(A) a 5 m;
• controllo: PLC con CliMaLogic®, fino a 50 programmi da 20 step, esportazione CSV via USB;
• comunicazione: Ethernet, VNC Viewer e Modbus TCP/IP.

ㅤㅤㅤ

Risultato

La camera consente a MAHLE di eseguire prove ambientali con controllo combinato di temperatura e umidità anche su apparecchiature con refrigeranti infiammabili, grazie al sistema integrato di rilevazione gas e lavaggio ATEX, con condizioni di prova stabili, ripetibili e gestibili da remoto.
