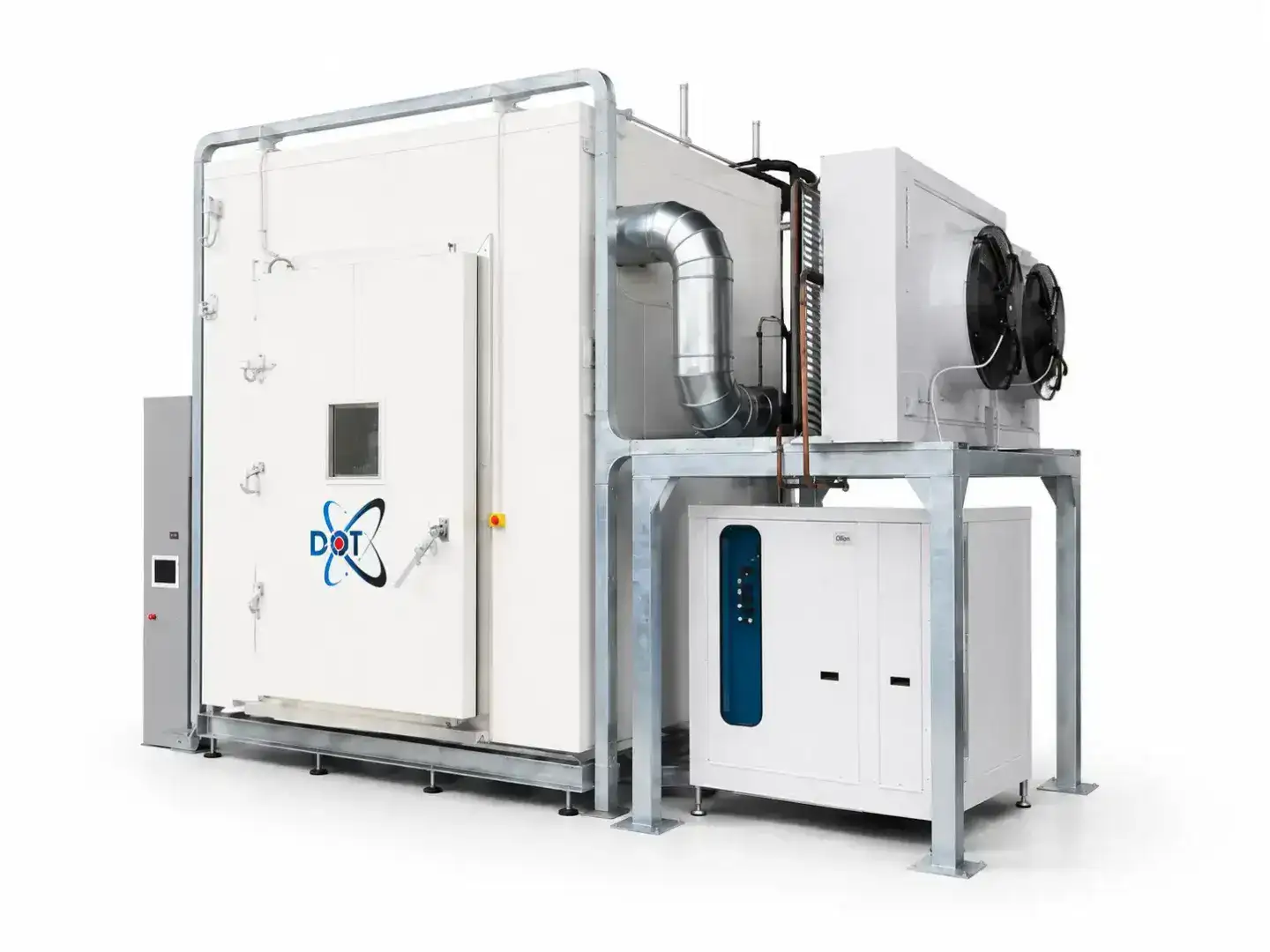

Camera Climatica Walk-In Custom da 15 m³ per Ariston

‎

Il Disgelo ha progettato e realizzato per Ariston Thermo una camera climatica Walk-In custom da circa 15 m³, sviluppata per l’esecuzione di prove termo-climatiche su componenti e sistemi in condizioni ambientali controllate.

La camera è stata configurata per operare in un ampio campo di temperatura, da −40 °C a +120 °C, con controllo dell’umidità relativa e capacità di gestire carichi termici interni, integrando sistemi dedicati di trattamento aria, refrigerazione, riscaldamento, umidificazione, deumidificazione e sicurezza.

‎

Soluzione sviluppata

La configurazione utilizza una struttura Walk-In completamente saldata, progettata per garantire elevata resistenza meccanica e contenimento dell’umidità anche durante cicli caratterizzati da forti variazioni termiche.

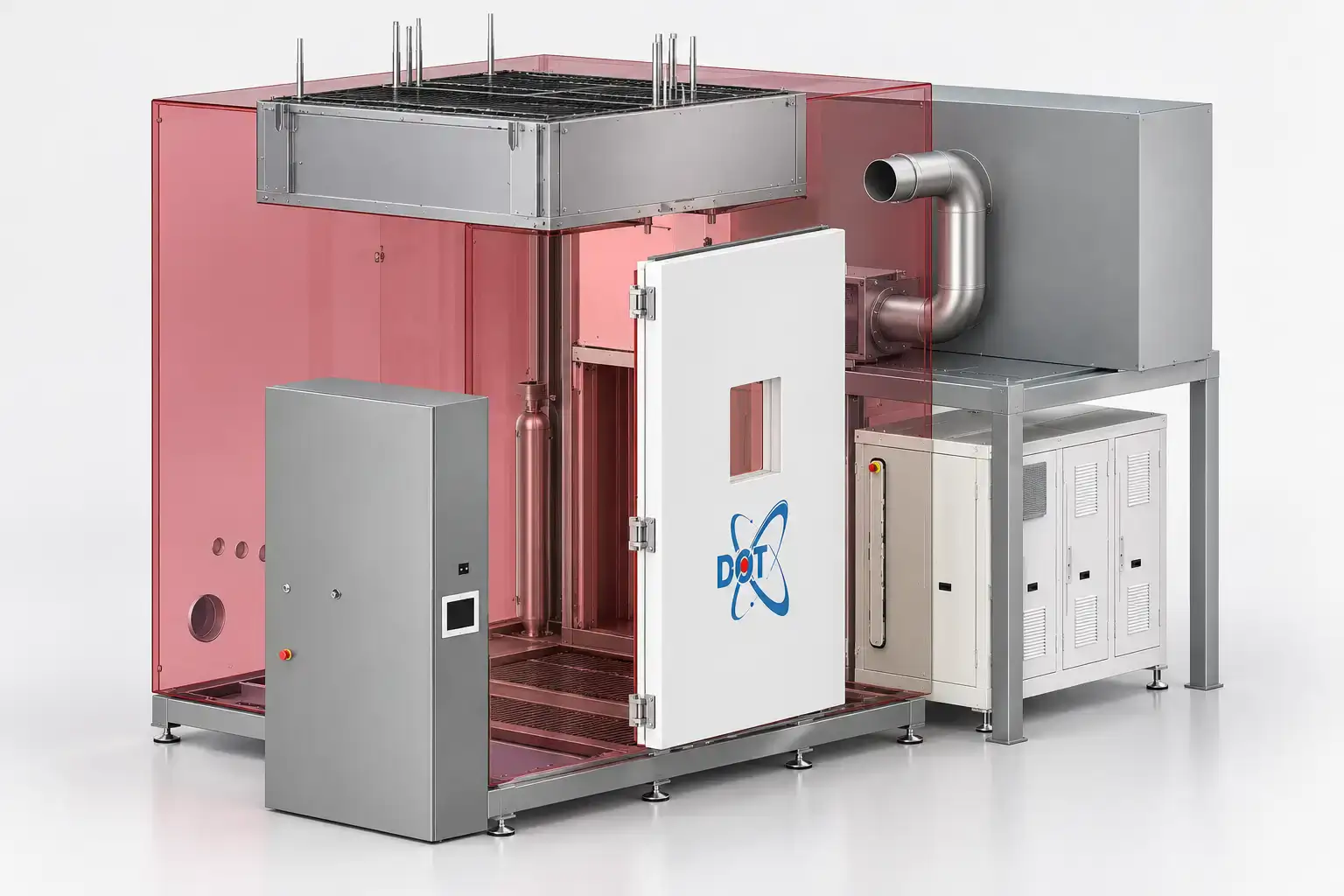

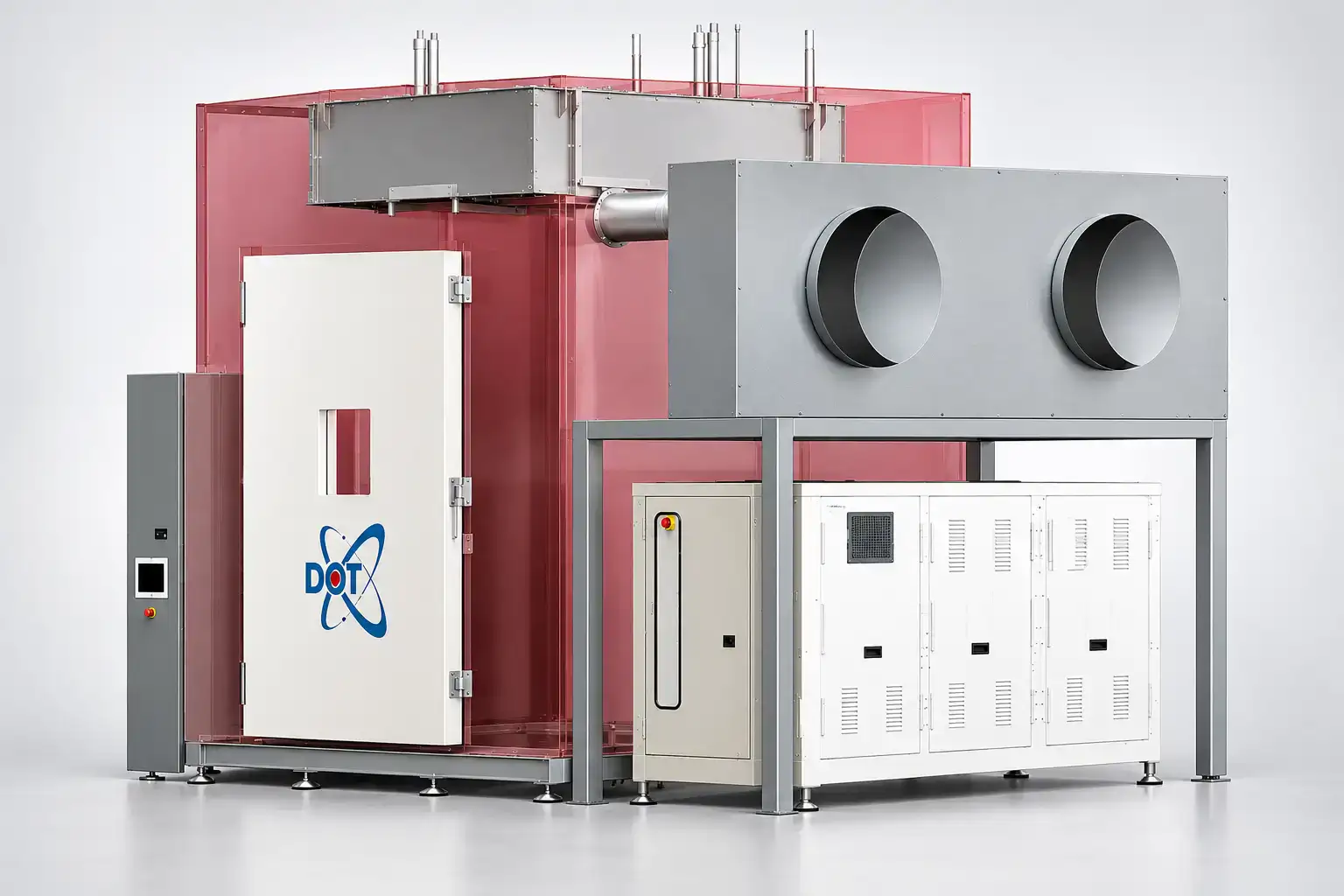

Il sistema integra un gruppo frigorifero bi-stadio con condensatore ad aria remoto, trattamento aria installato a soffitto e sistemi dedicati per il controllo di temperatura e umidità.

Il sistema è stato progettato per garantire:

• prove climatiche e termiche su componenti di grandi dimensioni;
• campo di temperatura da −40 °C a +120 °C;
• controllo dell’umidità relativa;
• gradienti termici fino a 2 °C/min in riscaldamento e raffreddamento;
• gestione di carichi termici interni fino a 5 kW a −40 °C;
• distribuzione uniforme dell’aria nel volume di prova;
• pavimento rinforzato per carichi elevati;
• condensatore frigorifero remoto per ridurre calore e rumorosità nell’area di prova;
• sistemi dedicati per la gestione di eventuali fughe di refrigeranti infiammabili dal DUT;
• blocco porta di sicurezza in funzione della temperatura e delle condizioni operative;
• programmazione, registrazione e supervisione dei cicli tramite CliMaLogic®;
• collegamento con sistemi esterni mediante Ethernet e Modbus TCP/IP.

‎

Dati tecnici principali

• volume utile: circa 15 m³;
• dimensioni interne: 2500 × 2000 × 3000 mm;
• dimensioni esterne indicative: circa 3200 × 2500 × 3900 mm;
• campo di temperatura: −40 °C ÷ +120 °C;
• precisione temperatura: ±0,5 °C nel tempo;
• velocità di riscaldamento: fino a 2 °C/min;
• velocità di raffreddamento: fino a 2 °C/min;
• umidità relativa: fino a circa 10% ÷ 95% RH secondo campo operativo;
• precisione umidità: ±1% ÷ ±3% RH;
• dissipazione ammessa a −40 °C: 5 kW;
• porta di accesso: 1500 × 2500 mm;
• oblò: 450 × 450 mm;
• pavimento rinforzato: fino a 3500 kg/m²;
• gruppo frigorifero: compressore Dorin bi-stadio da 50 HP;
• condensatore: ad aria, installazione remota esterna;
• refrigerante: R449A;
• potenza installata: 90 kW;
• potenza massima utilizzata: circa 62 kW;
• alimentazione: 400 V ±10%, trifase + neutro + terra;
• peso indicativo: circa 2700 kg;
• controllo: PLC con software CliMaLogic®;
• programmazione: fino a 500 programmi da 20 step;
• registrazione dati: esportazione CSV tramite USB;
• comunicazione: Ethernet, VNC Viewer e Modbus TCP/IP.

‎

Risultato

La soluzione consente ad Ariston di eseguire prove termo-climatiche controllate su componenti e sistemi di grandi dimensioni, combinando ampio campo di temperatura, controllo dell’umidità, gestione dei carichi termici e sistemi dedicati di sicurezza all’interno di un’unica camera Walk-In custom.

L’integrazione di gruppo frigorifero bi-stadio, condensatore remoto, struttura rinforzata e controllo CliMaLogic® permette di gestire cicli di prova complessi con elevata flessibilità operativa.
