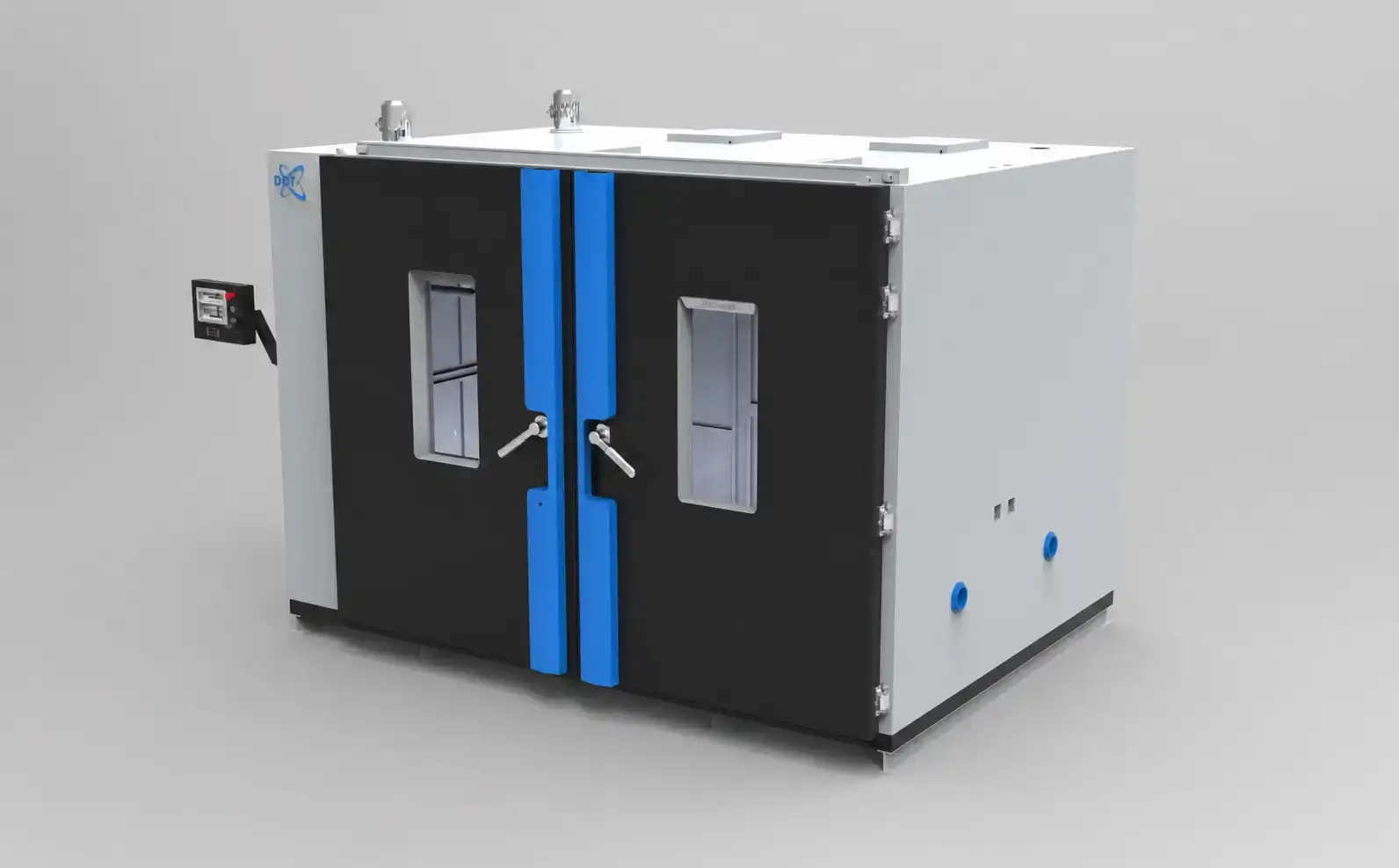

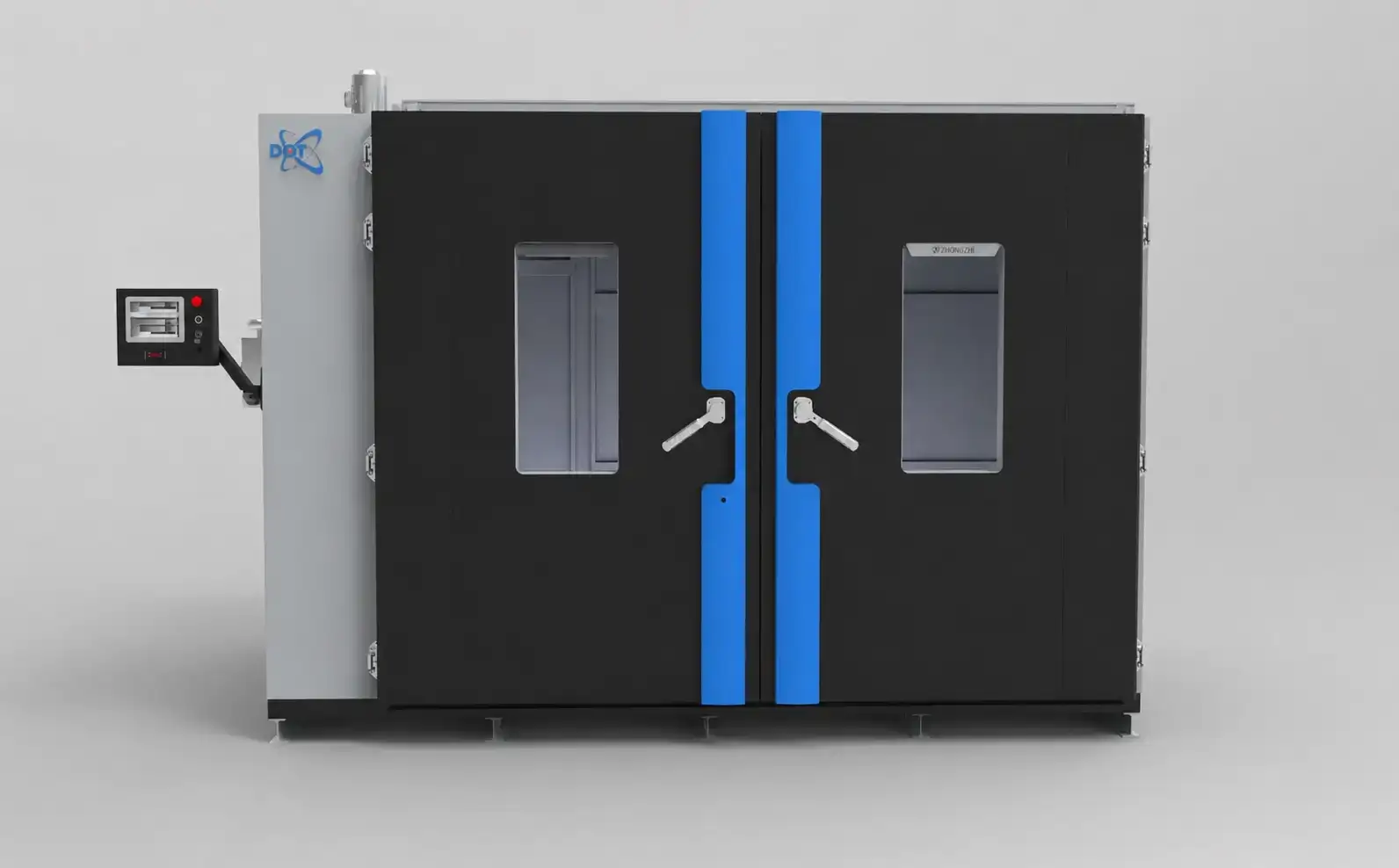

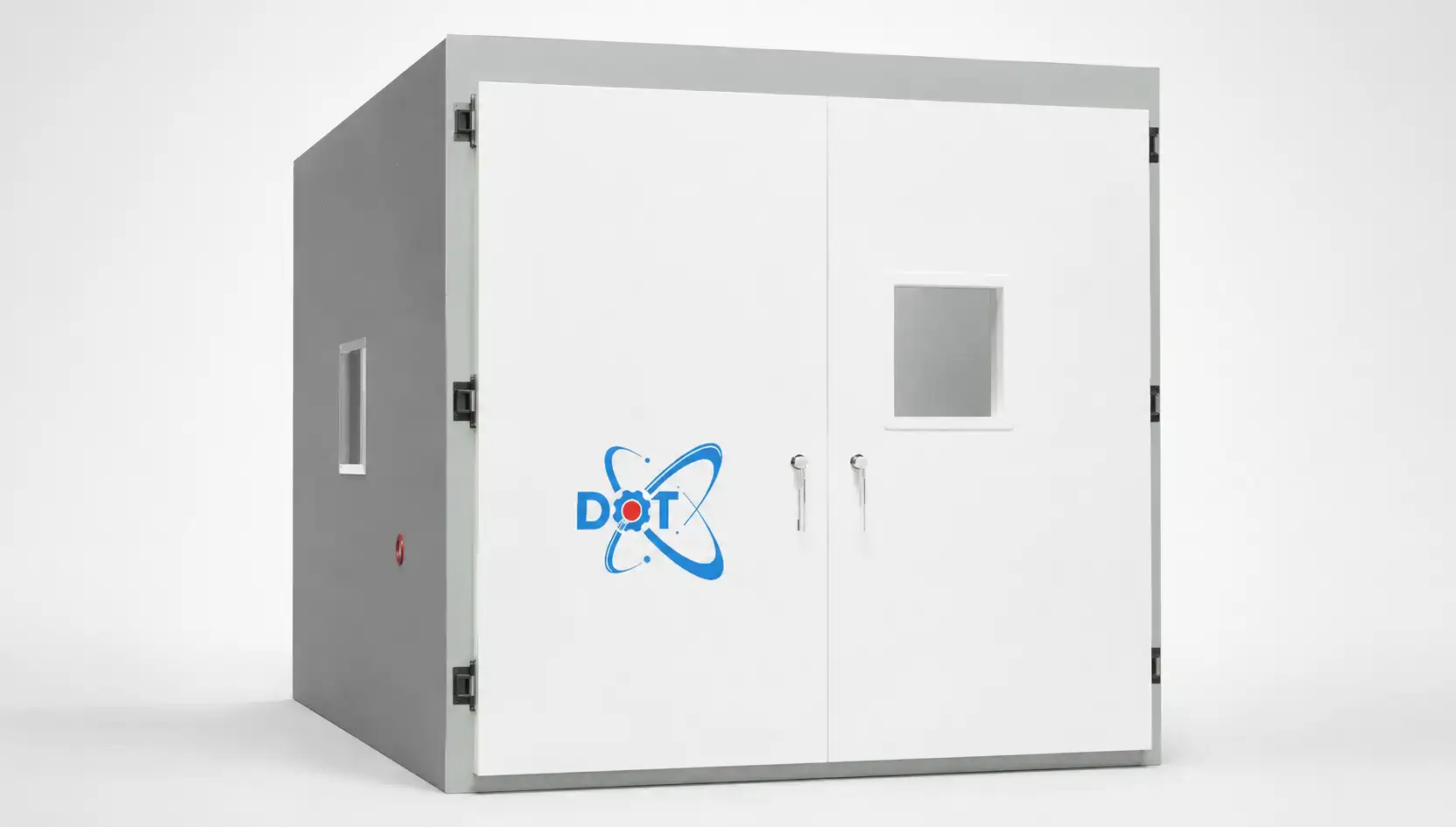

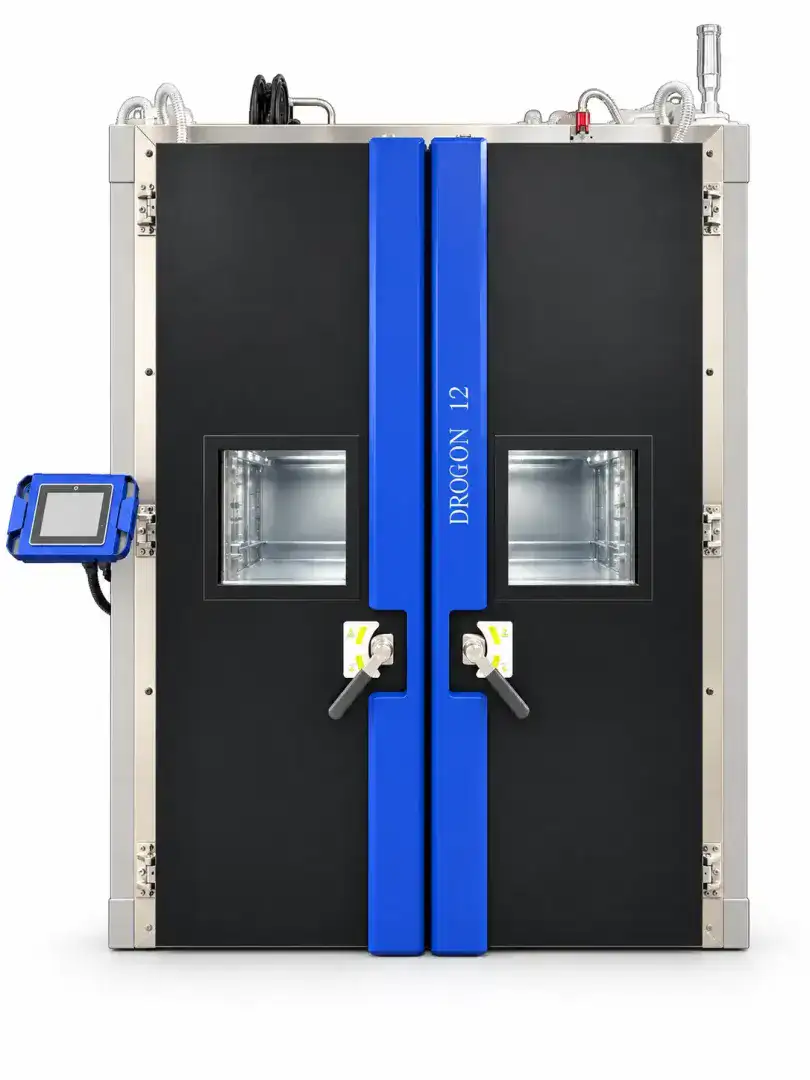

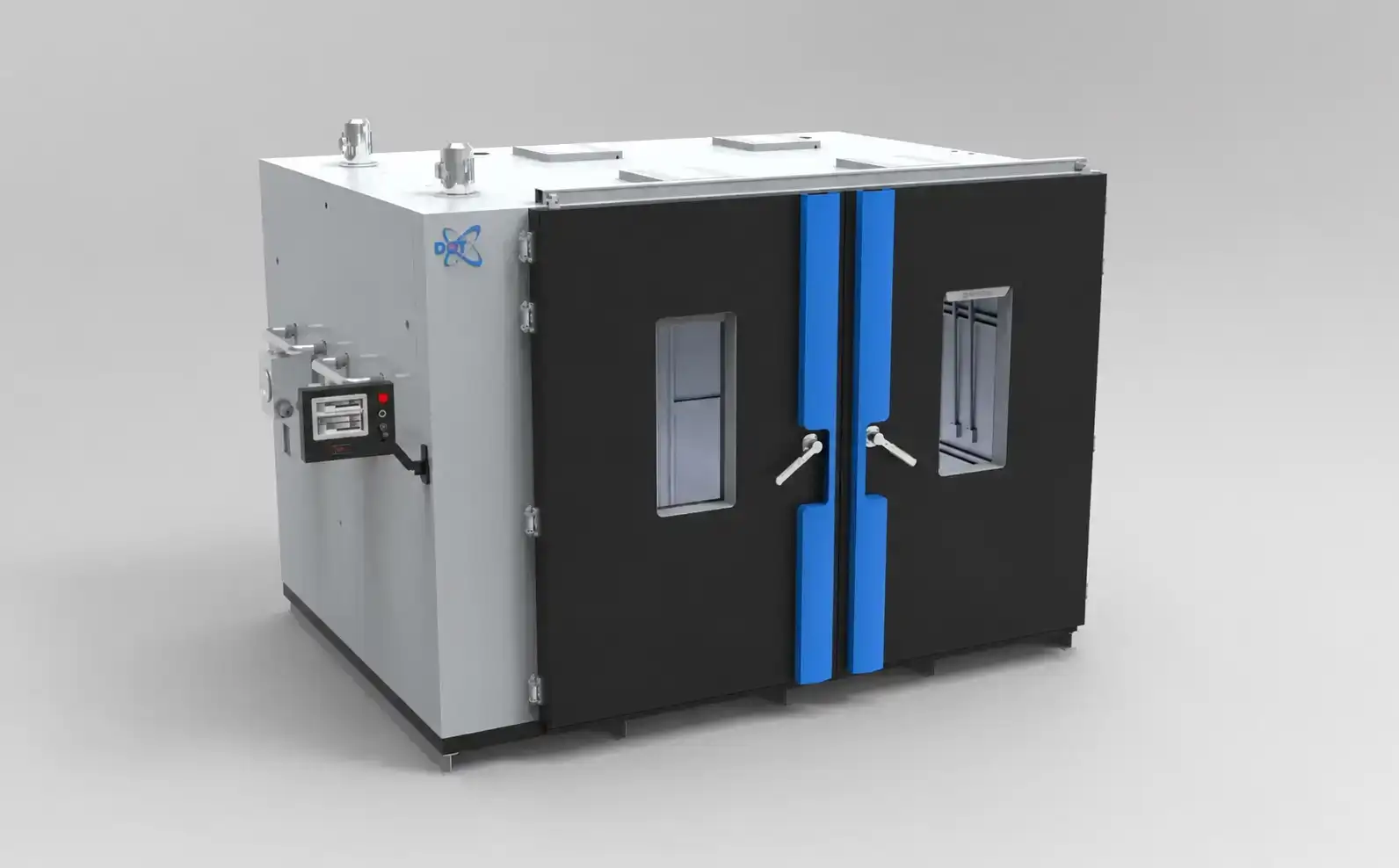

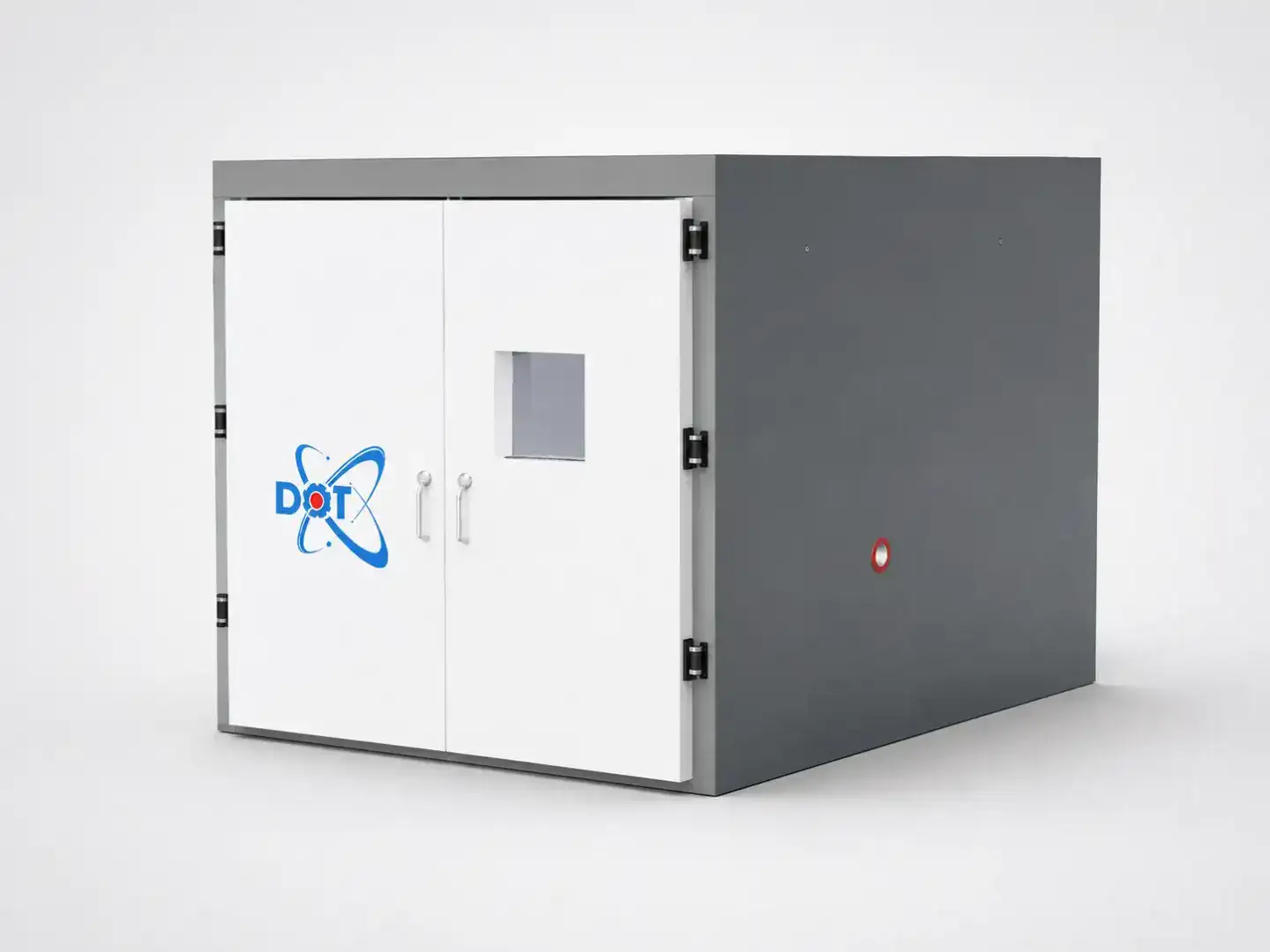

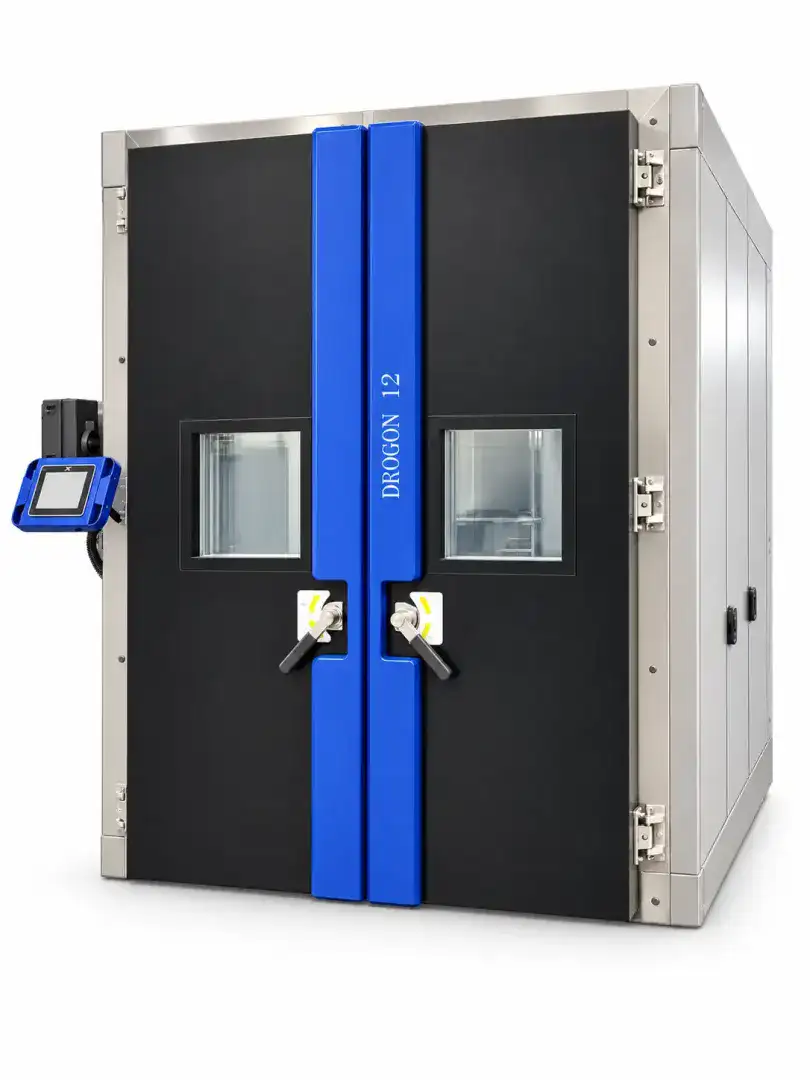

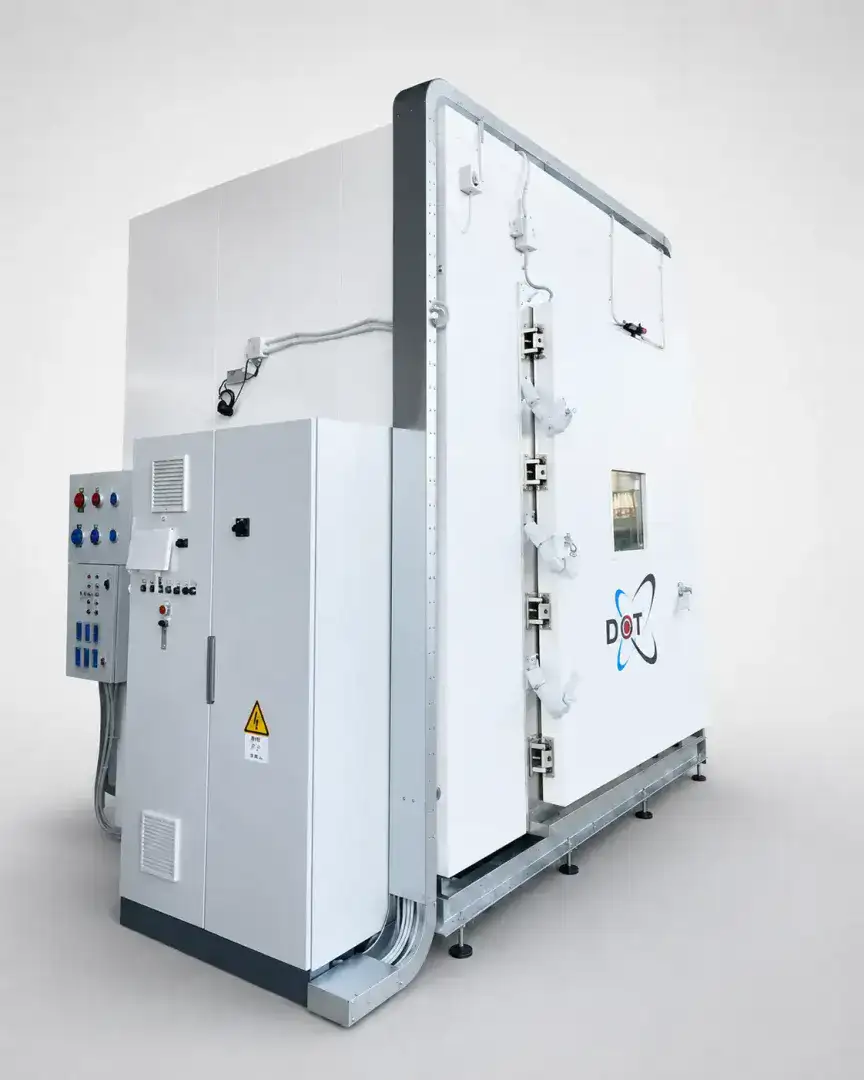

La serie DROGON Monoblocco rappresenta la configurazione walk-in più robusta e resistente della gamma DOT, progettata per applicazioni industriali intensive caratterizzate da temperature elevate, alta umidità, carichi termici importanti e cicli climatici estremi.
Ogni camera viene progettata e realizzata completamente su misura, in funzione delle condizioni di prova richieste, delle dimensioni dei provini, dei carichi termici, degli spazi disponibili e delle specifiche tecniche del cliente.
La struttura interna in acciaio inox AISI 304L è realizzata mediante saldatura TIG continua. Questa soluzione costruttiva garantisce continuità meccanica, elevata tenuta strutturale e stabilità dimensionale anche durante il funzionamento continuativo in condizioni operative severe. La tenuta della camera viene inoltre verificata mediante un’apposita prova in pressione.
Le DROGON Monoblocco sono progettata per garantire:
- progettazione e configurazione completamente su misura;
- personalizzazione di dimensioni, volume utile, prestazioni climatiche, accessi e dotazioni tecniche;
- elevata robustezza e resistenza strutturale;
- continuità e tenuta delle superfici saldate;
- tenuta strutturale verificata mediante prova in pressione;
- stabilità dimensionale durante cicli termici estremi;
- prestazioni affidabili in presenza di temperature e umidità elevate;
- funzionamento continuativo in condizioni industriali intensive;
- integrazione con banchi prova, sistemi dinamici e apparecchiature dedicate.
È la soluzione ideale per nuove costruzioni, laboratori e aree produttive dotati di accessi sufficientemente ampi da consentire il trasporto, l’introduzione e il posizionamento della camera completa come un’unica unità.
La costruzione monoblocco consente di realizzare camere climatiche su misura particolarmente robuste e performanti, configurate in base al campo di temperatura e umidità, ai gradienti richiesti, ai carichi termici, alle normative applicabili e alle caratteristiche specifiche di ogni progetto.
- Tipologia: camera climatica Walk-In monoblocco
- Struttura: costruzione industriale ad elevata rigidità e isolamento termico
- Volume utile: completamente configurabile
- Dimensioni interne: definite su specifica cliente
- Range di temperatura: configurabile, con soluzioni fino a −70 °C / +180 °C
- Umidità relativa: configurabile fino a 10–95% RH
- Stabilità temperatura: fino a ±0,5 / ±1 °C
- Gradienti termici: configurabili in funzione del carico e del processo, con realizzazioni fino a 3 K/min
- Capacità di dissipazione: dimensionata sulla base del DUT e dell’applicazione
- Camera interna: acciaio inox AISI 304 secondo configurazione
- Finitura esterna: lamiera zincata/preverniciata
- Isolamento termico: ad alta efficienza, dimensionato in funzione delle prestazioni richieste
- Pavimento: isolato e rinforzabile per carichi industriali elevati
- Porte e accessi: configurabili con una o più ante e aperture su misura
- Oblò: disponibili in differenti dimensioni, anche riscaldati
- Trattamento aria: sistema dedicato con evaporatore/scambiatore, riscaldamento, ventilazione e distribuzione aria dimensionati sul processo
- Ventilazione: forzata industriale

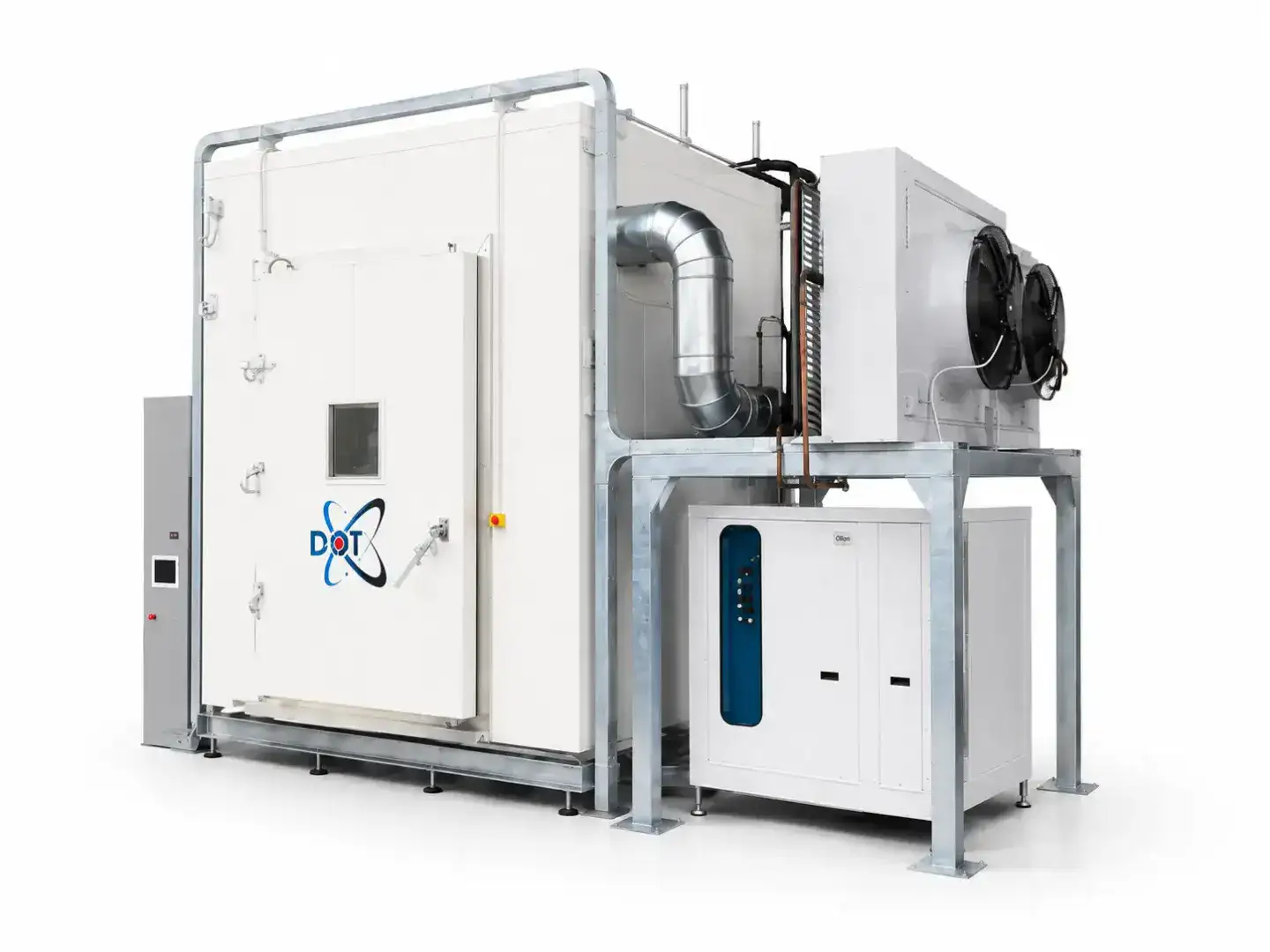

- Raffreddamento: sistema frigorifero diretto, condensazione ad aria, ad acqua o integrazione con chiller secondo configurazione
- Riscaldamento: resistenze elettriche industriali con protezioni indipendenti
- Umidificazione: mediante generatore di vapore
- Deumidificazione: mediante sistema dedicato
- Controllo del punto di rugiada: disponibile secondo configurazione
- Immissione aria secca: disponibile per test specifici e prevenzione della condensa
- Passaggi tecnici: configurabili per cavi, sonde, termocoppie, tubazioni e utenze
- Illuminazione interna: sistema dedicato compatibile con le condizioni climatiche della camera
- Controllo: PLC con interfaccia touch panel e software DOT / CliMaLogic
- Programmazione: gestione di cicli automatici e multiprogramma
- Registrazione dati: logging dei parametri di processo ed esportazione dati
- Connettività: USB, Ethernet, VNC e protocolli di comunicazione industriale secondo configurazione
- Sicurezza: protezioni temperatura, emergenze, interblocchi e sistemi dedicati all’applicazione
- Alimentazione: definita in funzione delle prestazioni richieste
Dati configurabili
Le specifiche indicate rappresentano il campo di soluzioni sviluppabili e non una gamma standard di modelli. Ogni DROGON Monoblock Walk-In viene progettata completamente su misura in funzione di volume utile, dimensioni interne, temperatura, umidità, gradienti termici, massa e dissipazione del DUT, capacità di carico, sistema frigorifero, trattamento aria, accessi, sicurezza, acquisizione dati e integrazione con il processo di prova.
- Porte e accessi personalizzati: ante singole o multiple, sezionali automatici ad apertura verticale (solo fino a −40 °C), accessi dedicati al personale e anticamera con gestione "ascensore termico";
- Oblò supplementari: diverse dimensioni e configurazioni, anche riscaldati;
- Pavimento rinforzato: per carichi pesanti, con guide incassate per l'ancoraggio del DUT;
- Passaggi tecnici personalizzati: per cavi, sonde, termocoppie e tubazioni, in dimensioni e posizioni su richiesta;
- Ventilazione e distribuzione aria dedicate: calibrate su dimensioni camera, geometria del DUT e prestazioni richieste, con modulazione della velocità tramite inverter;
- Upgrade termici: booster di refrigerazione e gruppi frigoriferi maggiorati, booster con LN₂ o CO₂ per transizioni termiche rapide;
- Integrazione con impianti esterni: condensazione ad aria, ad acqua di torre o refrigerata (anche con condensatore remotizzato), loop idronici dedicati per il DUT;
- Umidificazione e deumidificazione avanzate: sistemi maggiorati, deumidificazione spinta, essiccazione supplementare con controllo del dew point, demineralizzatore;
- Solar Test: lampade UV e sistemi di irraggiamento, configurabili secondo il profilo di prova;
- Monitoraggio avanzato: sensori aggiuntivi di temperatura e umidità, kit termocoppie e acquisizione multipunto, calibrazione e mappatura certificata;
- Sicurezza batterie: configurazioni EUCAR 0–6, monitoraggio gas (H₂, CO, O₂, LEL, HC, R1234yf, R290, glicole etilenico e altri), aria fresca/lavaggio/estrazione fumi, scarico sovrapressione, estinzione a CO₂ per EUCAR 4+, inertizzazione con azoto e monitoraggio ossigeno;
- Sicurezza generale: predisposizione antincendio e rilevazione fumo, blocco porta e interblocchi, ventilazione e lampade ATEX;
- Integrazione con banchi prova: Six Poster, sistemi di vibrazione, sistemi a infrarossi per test su veicolo;
- Elettrica e continuità: prese e alimentazioni DUT dedicate, UPS su controllo e sicurezza;
- Supervisione e comfort operativo: controllo remoto e teleassistenza, videosorveglianza interna, colonna luminosa di stato macchina, insonorizzazione del vano tecnico e del gruppo frigorifero;
- Personalizzazione estetica: colori RAL a scelta e scritte/loghi personalizzati sulla camera;
- Configurazioni speciali: su specifica cliente, per requisiti climatici, dimensionali, meccanici, impiantistici o di sicurezza particolari.
Nota
Le opzioni vengono definite durante l'analisi tecnica in funzione di dimensioni della camera, DUT, massa e dissipazione del carico, temperature e umidità richieste, gradienti termici, utilities disponibili, modalità di prova, sistemi esterni da integrare e livello di sicurezza richiesto dall'applicazione.
