Camera Walk-In DOT e Due DRACARYS per Power4Future

‎

Il Disgelo ha sviluppato per Power4Future una piattaforma dedicata al testing di batterie composta da una camera climatica Walk-In DOT da 8,5 m³ e due camere climatiche DOT DRACARYS-1500D identiche.

Le apparecchiature sono state configurate per supportare prove termo-climatiche su batterie e relativi componenti, integrando sistemi di controllo, monitoraggio e dispositivi di sicurezza dedicati alle applicazioni battery testing secondo configurazioni riconducibili ai livelli di rischio EUCAR 6.

‎

Soluzione sviluppata

La piattaforma comprende una camera Walk-In da 8,5 m³, destinata a DUT di maggiori dimensioni e carichi elevati, affiancata da due DRACARYS-1500D uguali, utilizzabili come postazioni indipendenti per prove climatiche su batterie e componenti di dimensioni più contenute.

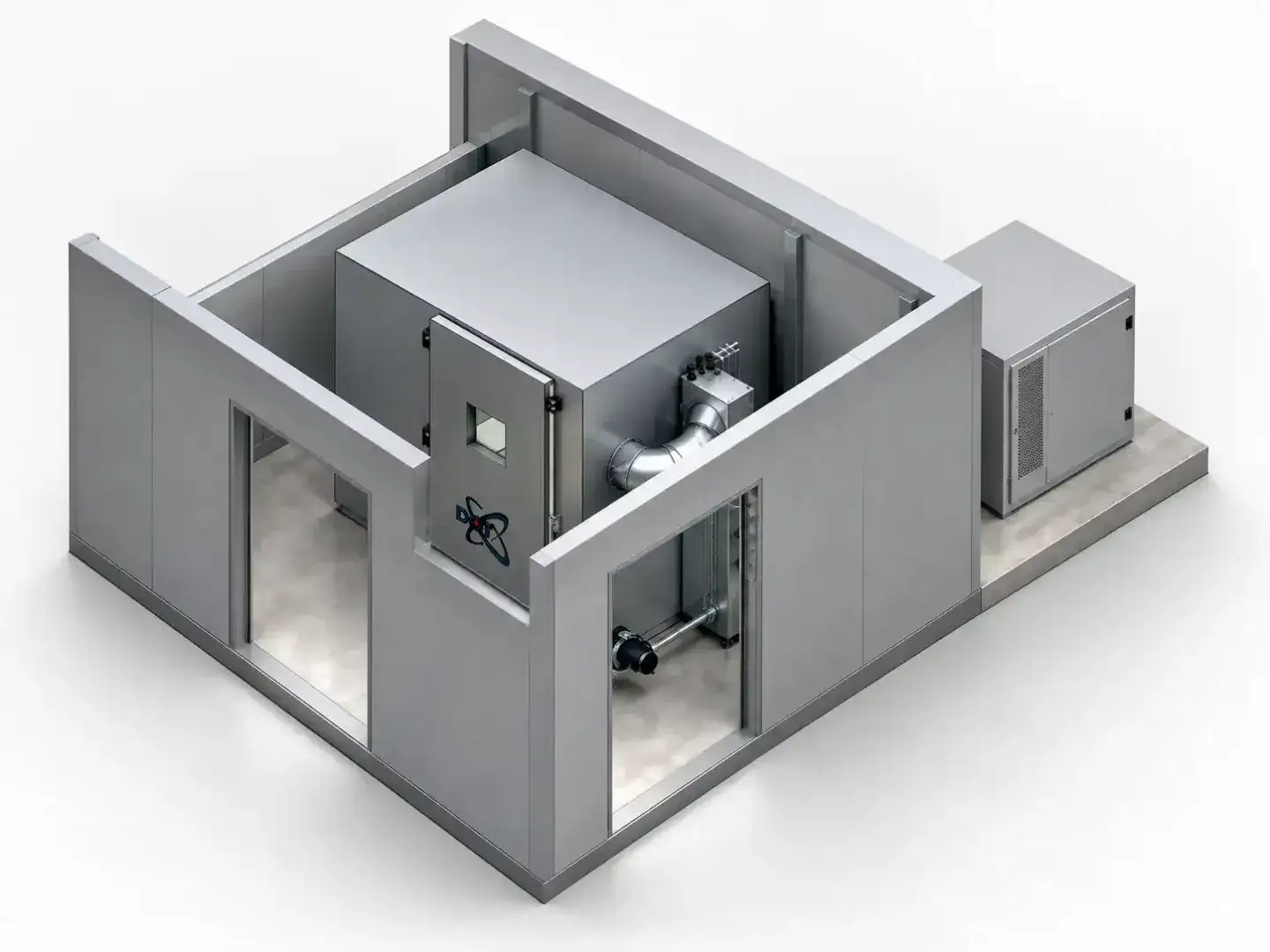

La Walk-In è realizzata con struttura modulare, interno in acciaio inox AISI 304, pavimento rinforzato e ampia porta di accesso. Le due DRACARYS sono invece camere monoblocco da circa 1500 litri, caratterizzate da un campo termico più esteso e da prestazioni dinamiche superiori.

Il sistema complessivo è stato sviluppato per garantire:

• tre postazioni climatiche dedicate al battery testing;
• una camera Walk-In da 8,5 m³;
• due camere DOT DRACARYS-1500D identiche;
• prove termiche e climatiche su batterie e relativi componenti;
• gestione di DUT con differenti dimensioni e masse;
• controllo programmabile della temperatura;
• controllo dell’umidità secondo configurazione;
• sistemi dedicati di monitoraggio gas;
• rilevamento CO, H₂ e O₂ secondo configurazione;
• sistemi di blocco porta e interblocchi di sicurezza;
• monitoraggio della temperatura del DUT;
• sistemi di ricambio e lavaggio aria;
• dispositivi di protezione da sovrapressione;
• predisposizioni Roxtec per il passaggio di cavi;
• sistemi antincendio water mist;
• programmazione, registrazione e supervisione tramite CliMaLogic®;
• collegamento a sistemi esterni tramite Ethernet e Modbus TCP/IP.

‎

Dati tecnici principali

‎

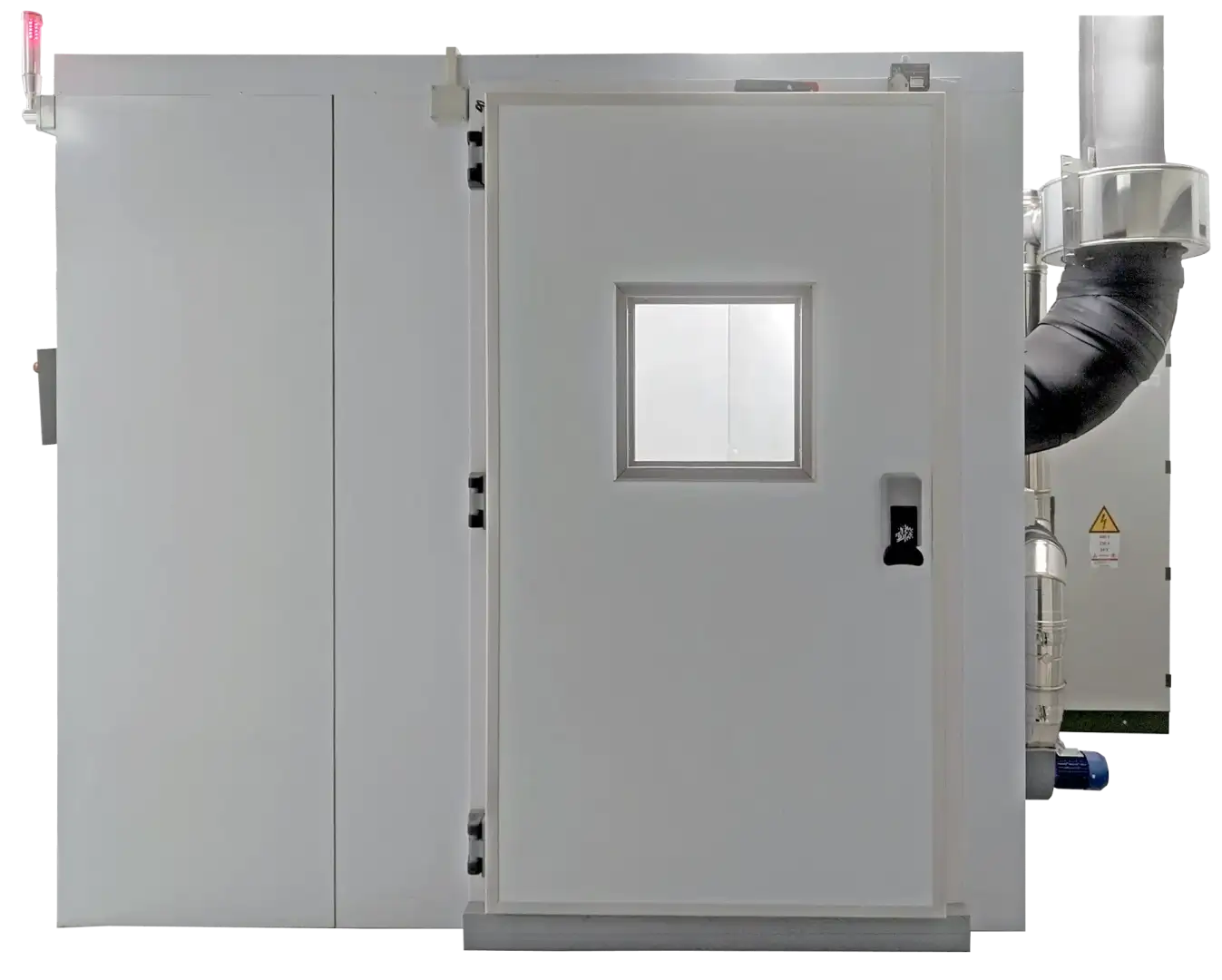

DOT Walk-In – 8,5 m³

• quantità: 1;
• volume utile: circa 8,5 m³;
• dimensioni interne: 2300 × 2400 × 2000 mm;
• dimensioni esterne indicative: circa 2500 × 2600 × 2200 mm;
• campo di temperatura: −10 °C ÷ +70 °C;
• precisione temperatura: ±0,5 °C nel tempo;
• velocità di riscaldamento: circa 1 °C/min;
• velocità di raffreddamento: circa 1 °C/min;
• dissipazione ammessa a −10 °C: circa 3 kW;
• carico interno di riferimento: fino a circa 800 kg per la valutazione dei gradienti;
• portata pavimento: fino a circa 4000 kg;
• porta utile: circa 2300 × 2000 mm;
• isolamento: 100 mm;
• interno: acciaio inox AISI 304;
• compressore: Dorin H1500CS da circa 15 HP;
• condensazione: ad acqua;
• potenza installata: circa 30 kW;
• peso indicativo: circa 1800 kg.

‎

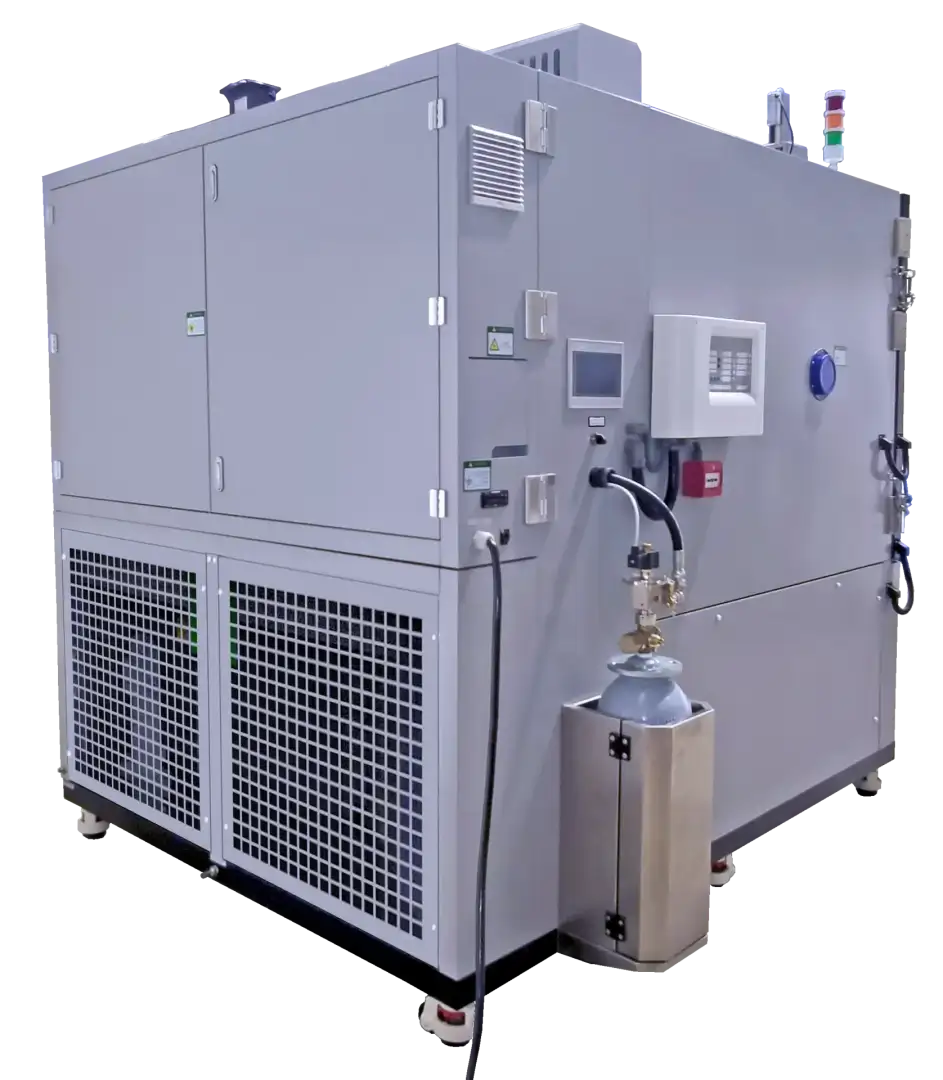

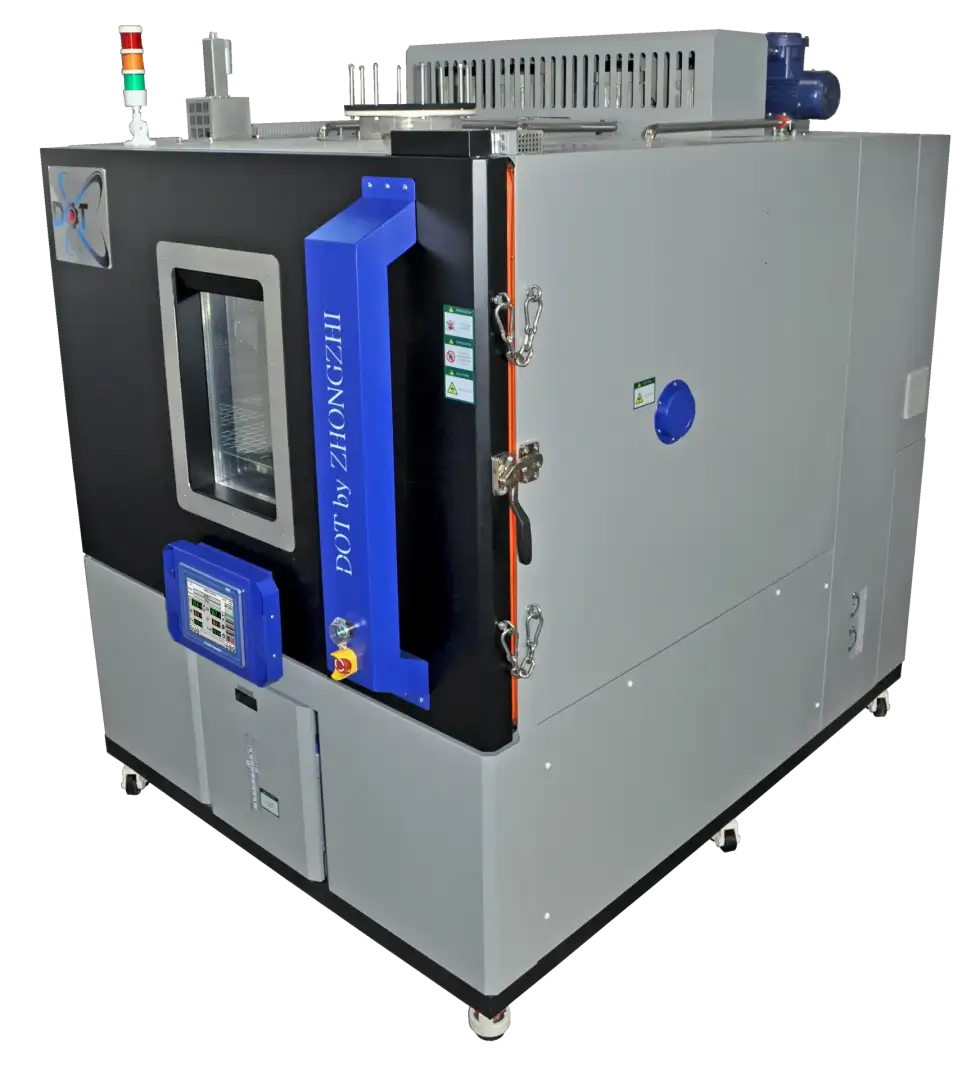

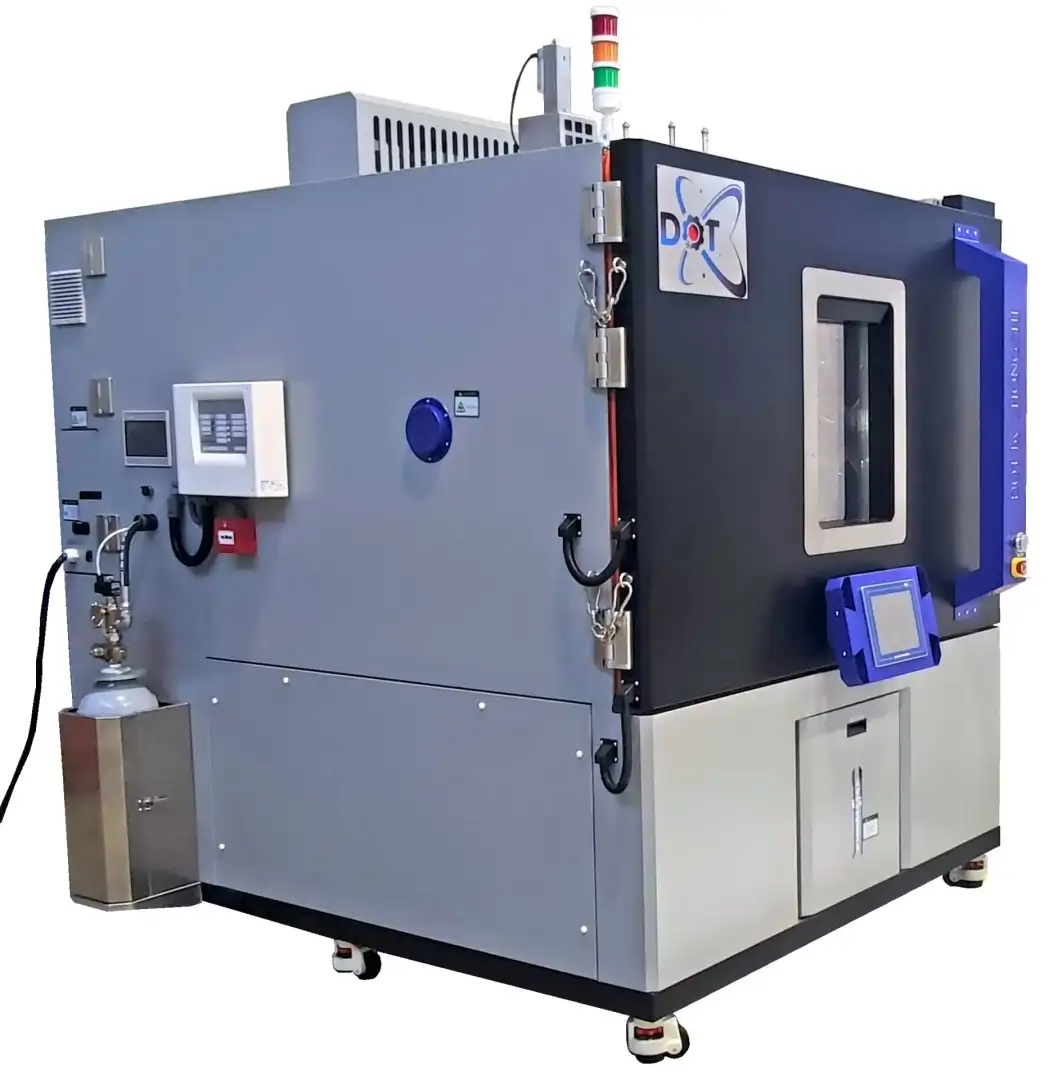

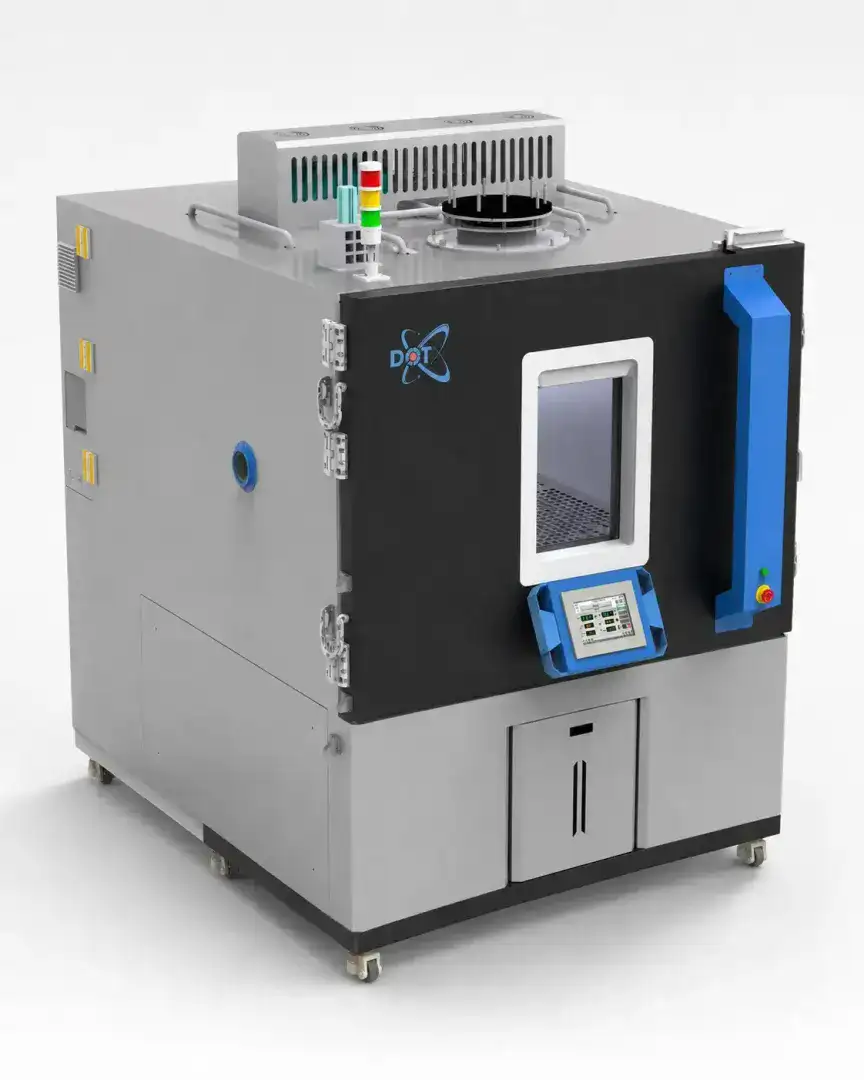

DOT DRACARYS-1500D

• quantità: 2 identiche;
• volume utile per camera: circa 1500 litri;
• dimensioni interne: 1500 × 1000 × 1000 mm;
• dimensioni esterne: circa 1700 × 2100 × 2030 mm;
• campo di temperatura: −40 °C ÷ +180 °C;
• velocità di riscaldamento: circa 3 °C/min;
• velocità di raffreddamento: circa 2 °C/min;
• campo di umidità: 20% ÷ 98% RH;
• uniformità temperatura: ≤ 2 °C;
• uniformità umidità: fino a circa ±2–3% RH nelle condizioni specificate;

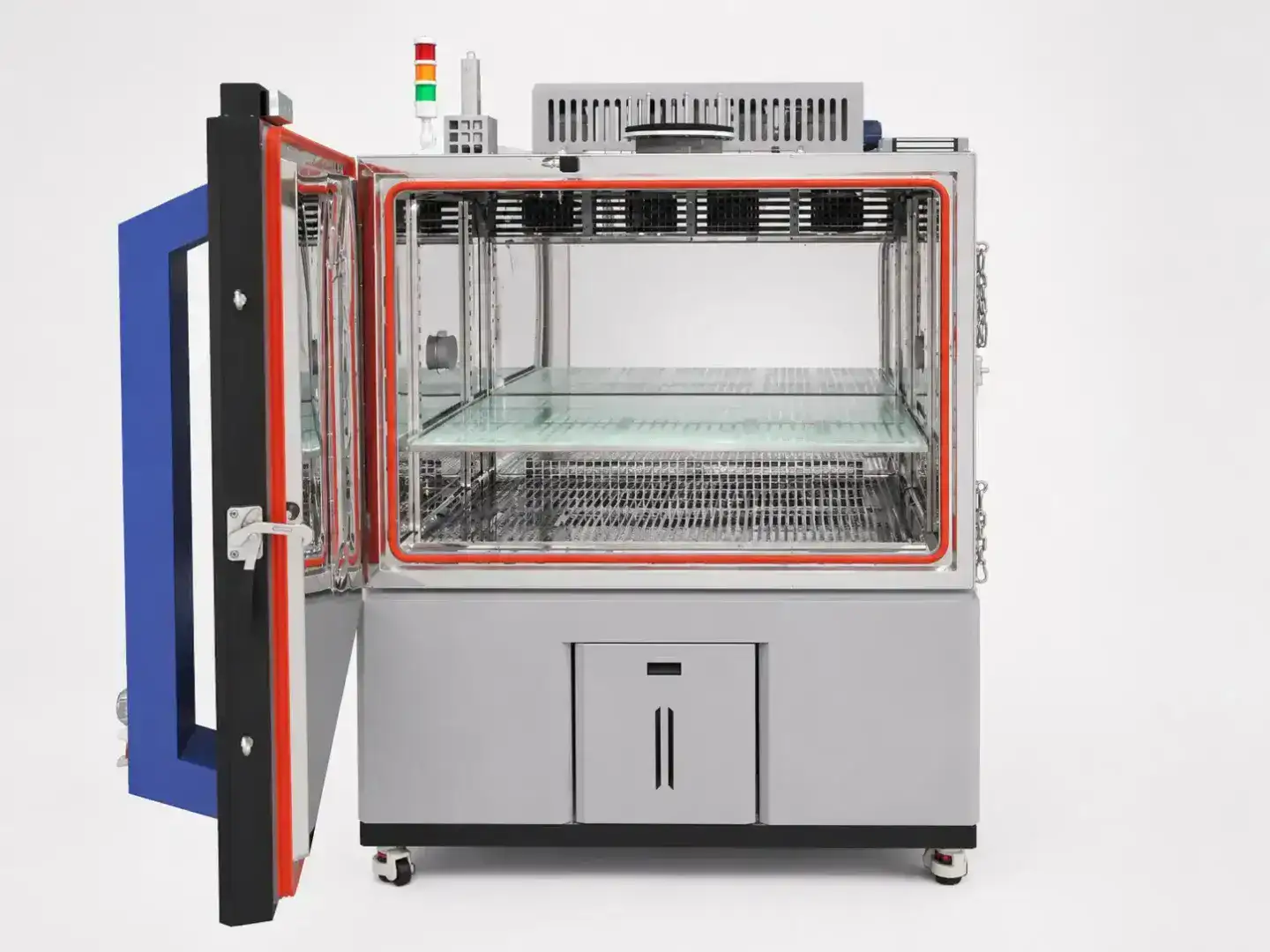

• ripiano interno: acciaio inox, capacità fino a circa 360 kg;
• porta: con oblò riscaldato 450 × 450 mm;
• passaggi laterali: 2 × Ø100 mm;
• refrigerazione: gruppo monostadio da circa 7,5 HP;
• refrigerante: R452A;
• potenza installata: circa 22 kW per camera;
• peso indicativo: circa 1600 kg per camera;
• controllo: PLC DOT con CliMaLogic®;
• programmazione: fino a 50 programmi da 20 step;
• registrazione dati: CSV tramite USB;
• comunicazione: Ethernet, VNC Viewer e Modbus TCP/IP.

‎

Sicurezza per battery testing

Le apparecchiature sono state configurate con specifici sistemi di protezione dedicati alle prove su batterie, tra cui:

• arresto di emergenza;
• allarme ottico e acustico;
• blocco elettromeccanico delle porte;
• protezione termica del DUT;
• monitoraggio dei gas CO, H₂ e O₂;
• ricambio e lavaggio mediante aria;
• dispositivi di sfogo della sovrapressione;
• passaggi cavi Roxtec;
• sensori di temperatura e fumo;
• sistema antincendio water mist;
• logiche di sicurezza integrate con il sistema di controllo.

‎

Risultato

Il progetto ha permesso a Power4Future di disporre di una piattaforma composta da tre sistemi climatici complementari, capace di coprire differenti esigenze di test su batterie: una Walk-In per DUT di maggiori dimensioni e due DRACARYS identiche per prove indipendenti su componenti e sistemi più compatti.

La combinazione di differenti volumi di prova, ampio campo termico, controllo climatico e sistemi dedicati alla sicurezza delle batterie consente di gestire programmi di validazione con elevata flessibilità, mantenendo la possibilità di eseguire più prove in parallelo.
