I VULKAR SAE Multi-Chamber by Il Disgelo sono forni industriali custom progettati per eseguire trattamenti termici controllati all’interno di più camere indipendenti integrate in un unico sistema.
Questa architettura è particolarmente indicata per processi produttivi che richiedono la gestione contemporanea di più lotti, con possibilità di impostare e controllare separatamente temperatura e tempo ciclo di ciascuna camera.
Ogni vano può essere dotato di trattamento aria indipendente, permettendo di mantenere condizioni operative autonome all’interno delle diverse camere e di eseguire più processi contemporaneamente senza vincolare l’intero sistema a un unico ciclo.
La configurazione multicamera consente di aumentare la produttività dell’impianto, ottimizzare gli spazi e ridurre i tempi di attesa tra un ciclo e l’altro, mantenendo elevata flessibilità nella gestione delle diverse fasi produttive.
I sistemi sono progettati per garantire:
- più camere di trattamento indipendenti;
- regolazione separata della temperatura per ciascuna camera;
- impostazione indipendente dei tempi ciclo;
- trattamento simultaneo di più lotti;
- trattamento aria dedicato per ogni vano;
- distribuzione uniforme dell’aria all’interno delle camere;
- elevata stabilità delle condizioni di processo;
- accesso indipendente a ciascun compartimento;
- possibilità di configurazione senza soglia per facilitare l’ingresso di carrelli;
- interblocchi di sicurezza sulle porte;
- segnalazione dello stato e del completamento del ciclo;
- controllo centralizzato tramite PLC e interfaccia touch panel;
- monitoraggio e registrazione dei parametri di processo;
- visualizzazione dell’umidità di zona secondo configurazione;
- supervisione e collegamento con sistemi esterni;
- configurazioni personalizzabili in funzione del numero di camere, delle dimensioni e del processo.
I VULKAR SAE Multi-Chamber possono essere utilizzati per trattamenti termici di componenti industriali, stabilizzazione, essiccazione, processi produttivi su più lotti e applicazioni che richiedono la gestione contemporanea di cicli indipendenti.
La progettazione su misura permette di definire ogni sistema in funzione del processo produttivo, configurando numero e dimensioni delle camere, temperatura di lavoro, velocità di riscaldamento, potenza installata, trattamento dell’aria, accessi, gestione dei cicli e sistema di controllo.
- tipologia: forno industriale multicamera custom;
- configurazione: camere indipendenti integrate in un unico sistema;
- numero di camere: configurabile;
- gestione temperatura: indipendente per ciascuna camera;
- gestione ciclo: indipendente per ciascuna camera;
- trattamento aria: indipendente per ogni vano, secondo configurazione;
- riscaldamento: mediante resistenze elettriche;
- controllo: PLC con interfaccia touch panel;
- visualizzazione parametri: temperatura e tempo ciclo per singola camera;
- monitoraggio umidità: disponibile secondo configurazione;
- registrazione dati: disponibile tramite sistema di controllo;
- connettività: Ethernet, VNC Viewer e Modbus TCP/IP secondo configurazione;
- struttura interna: configurabile con finitura in acciaio inox AISI 304;
- isolamento: dimensionato in funzione del campo termico richiesto;
- accessi: porte indipendenti configurabili in funzione del carico e dei sistemi di movimentazione;
- alimentazione: trifase nelle configurazioni industriali documentate;
- sicurezza: interblocchi, termostati e dispositivi di protezione dedicati.
Configurazione di riferimento

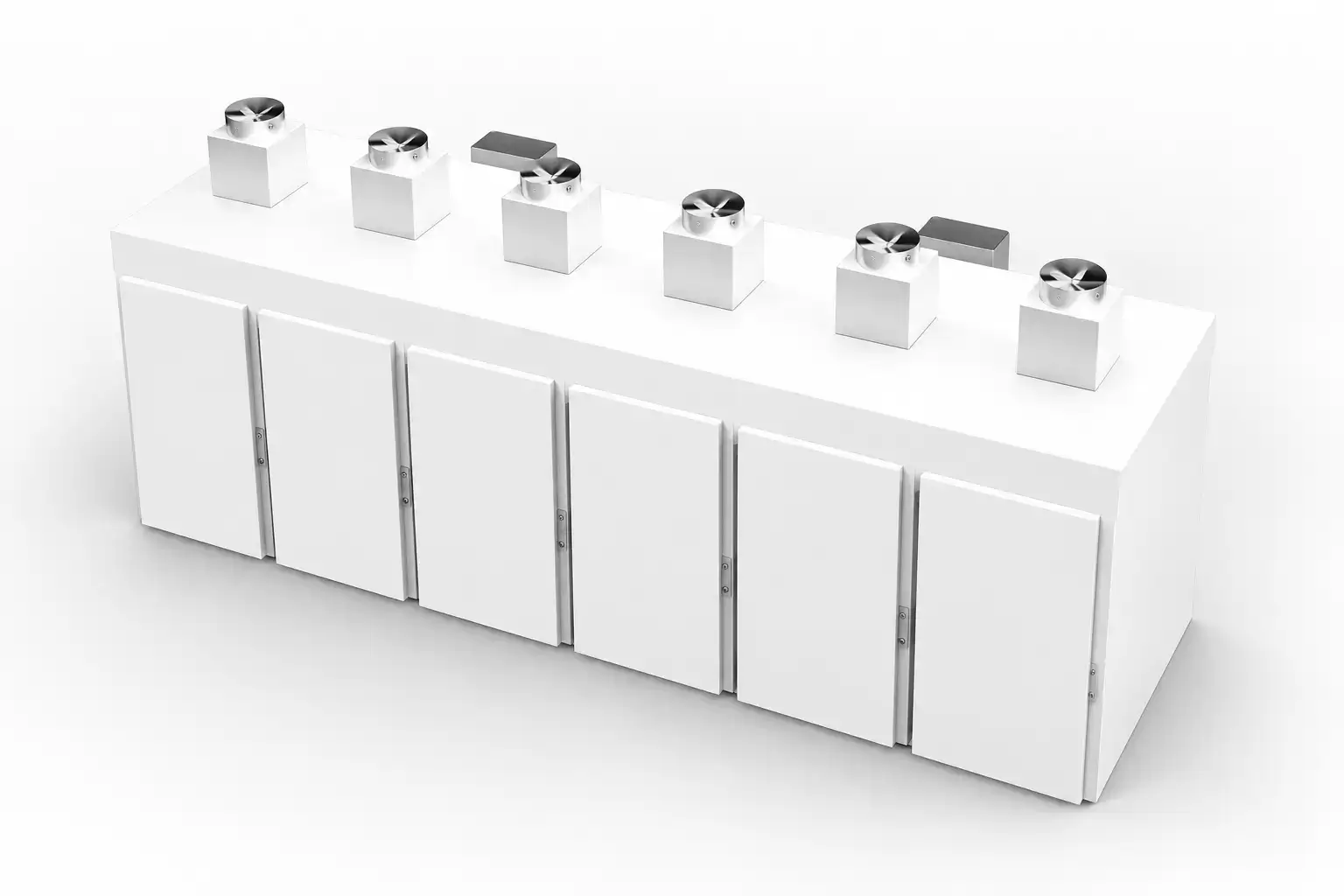

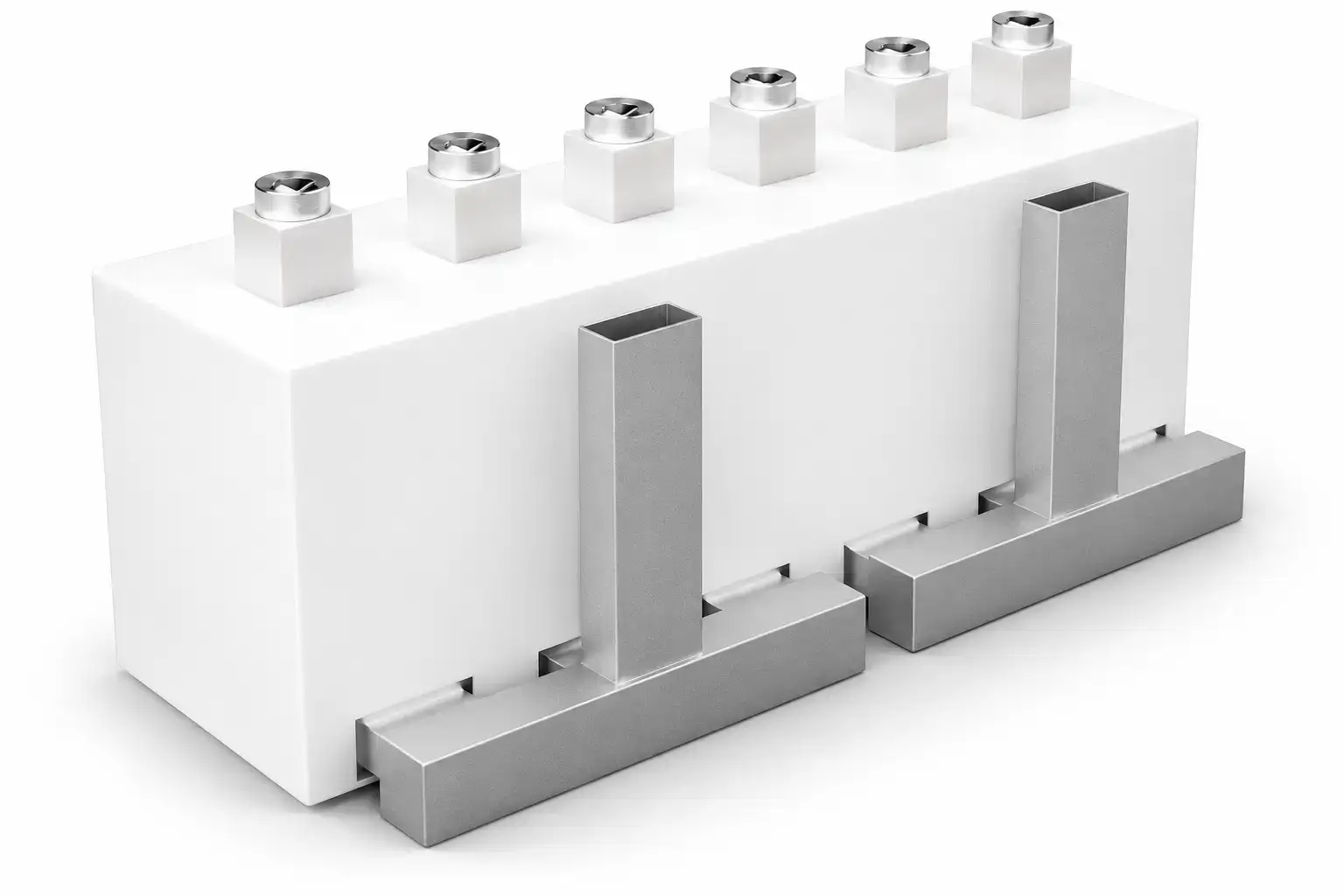

La configurazione seguente deriva da un sistema a 6 camere indipendenti già sviluppato da Il Disgelo.
| CONFIGURAZIONE | CAMERE | DIMENSIONI UTILI SINGOLA CAMERA | DIMENSIONI INTERNE COMPLESSIVE | RANGE TEMPERATURA | POTENZA INSTALLATA |
|---|---|---|---|---|---|
| VULKAR SAE Multi-Chamber | 6C | 6 indipendenti | 1165 × 2000 × 2500 mm | 7230 × 2060 × 2500 mm | T. ambiente +10 °C / +60 °C | 33 kW |
Per questa configurazione di riferimento, ogni camera dispone di regolazione indipendente della temperatura, trattamento aria dedicato e gestione autonoma del tempo ciclo. Le sei camere sono organizzate in due gruppi da tre, ciascuno gestito da un PLC dedicato.
Dati configurabili
I valori indicati rappresentano una configurazione tecnica già sviluppata e non una gamma standard.
Ogni VULKAR SAE Multi-Chamber viene progettato su misura e può essere realizzato con numero di camere, dimensioni utili, campo di temperatura, velocità di riscaldamento, potenza installata, trattamento aria, porte di accesso, sistemi di movimentazione e architettura di controllo differenti in funzione dell’applicazione e del processo produttivo.
Sono inoltre configurabili la gestione dei gruppi di camere, il monitoraggio dell’umidità, gli interblocchi di sicurezza, la registrazione dei dati e l’integrazione con sistemi esterni di supervisione o acquisizione.
