Inglese DRACARYS EUCAR 6, Walk-In e termoregolazione fluidi
Il Disgelo ha sviluppato per CNR STEMS Napoli una piattaforma composta da una camera climatica DOT DRACARYS da 2000 L in configurazione EUCAR 6, un sistema climatico Walk-In custom e uno skid di termoregolazione a doppio circuito per la gestione di fluidi destinati a moduli HEB e HPB.
Soluzione sviluppata

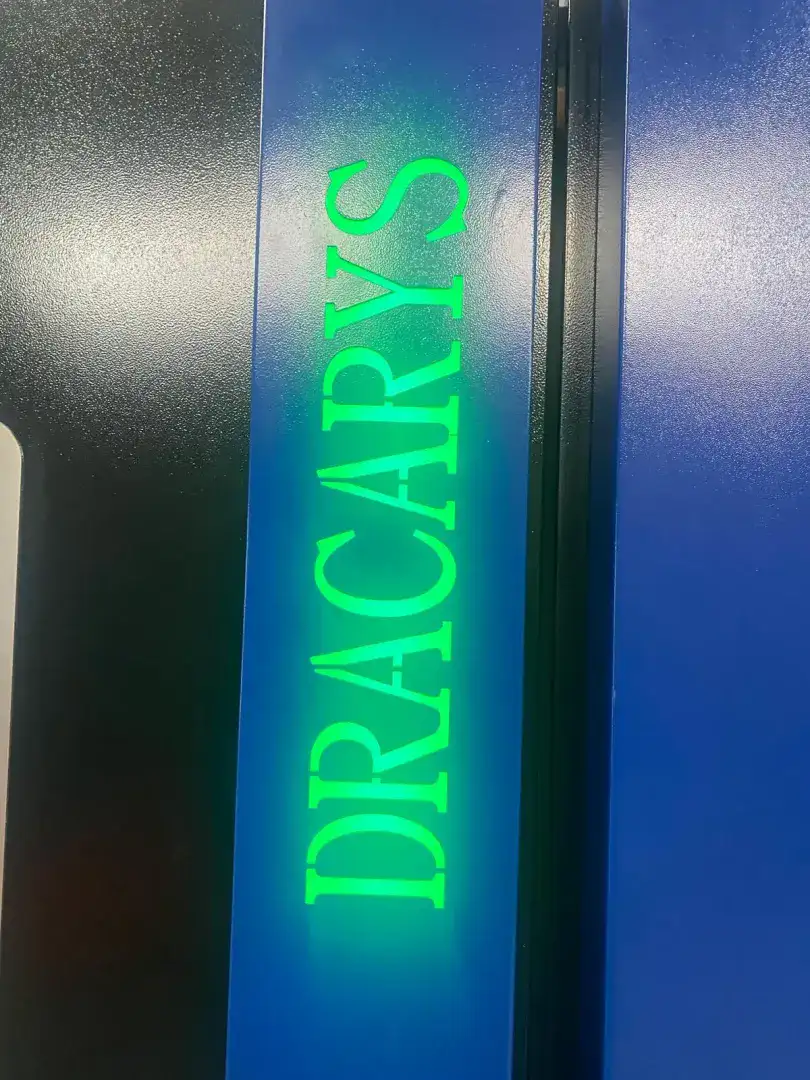

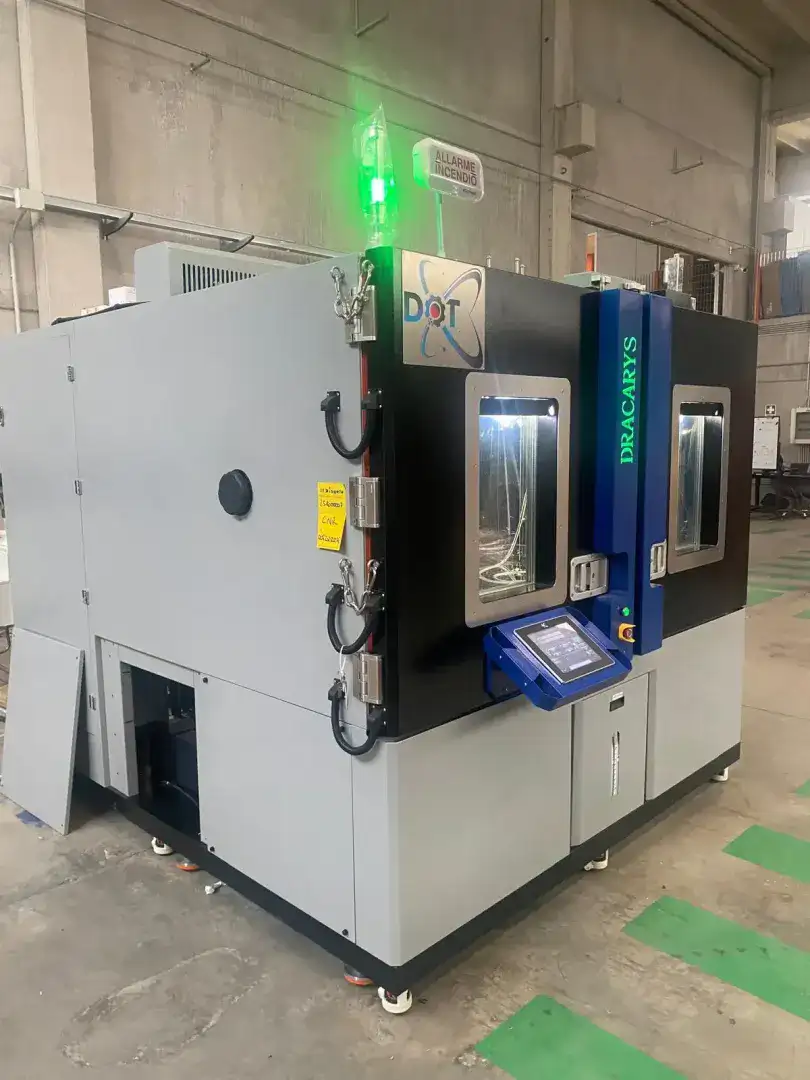

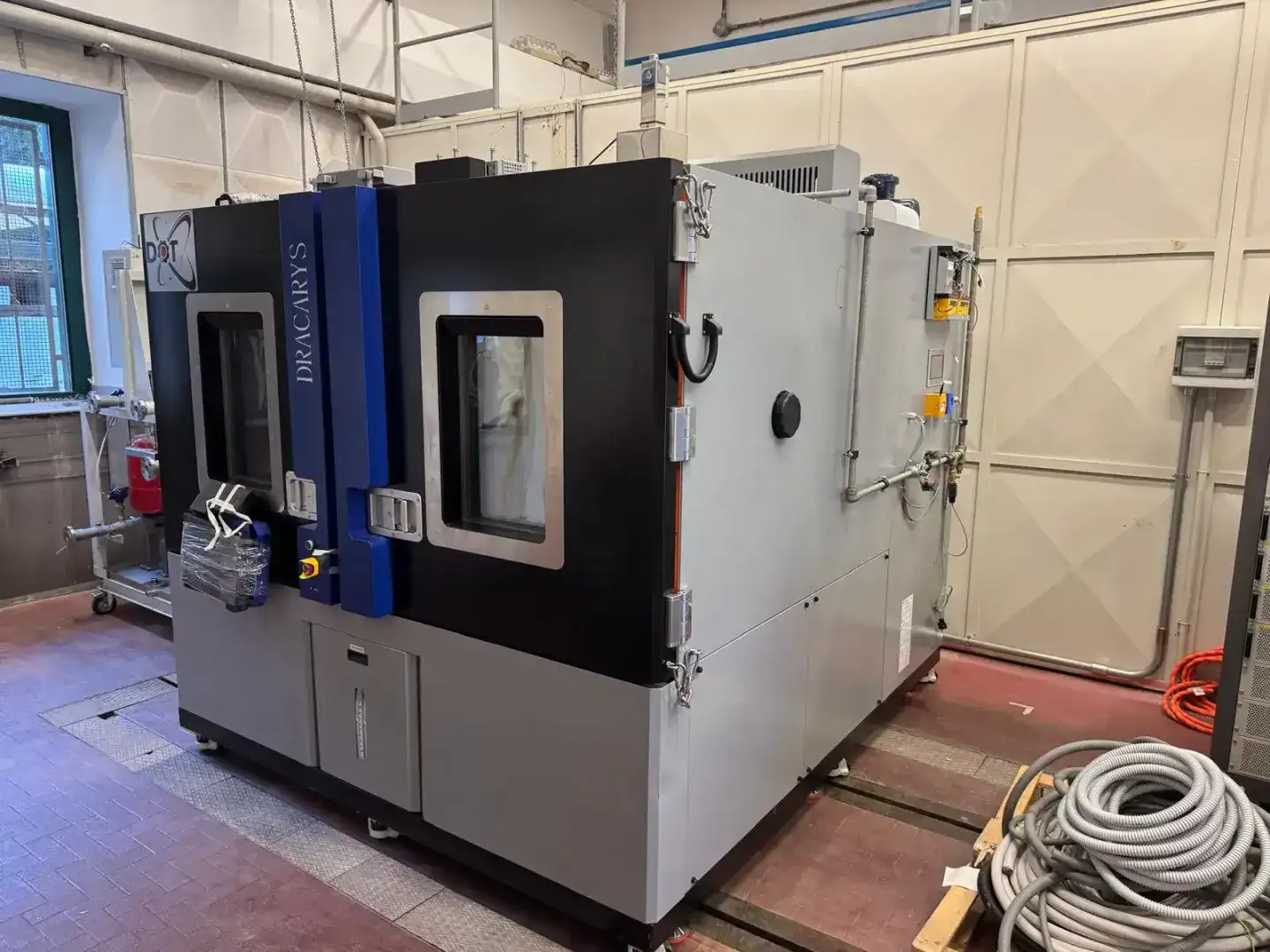

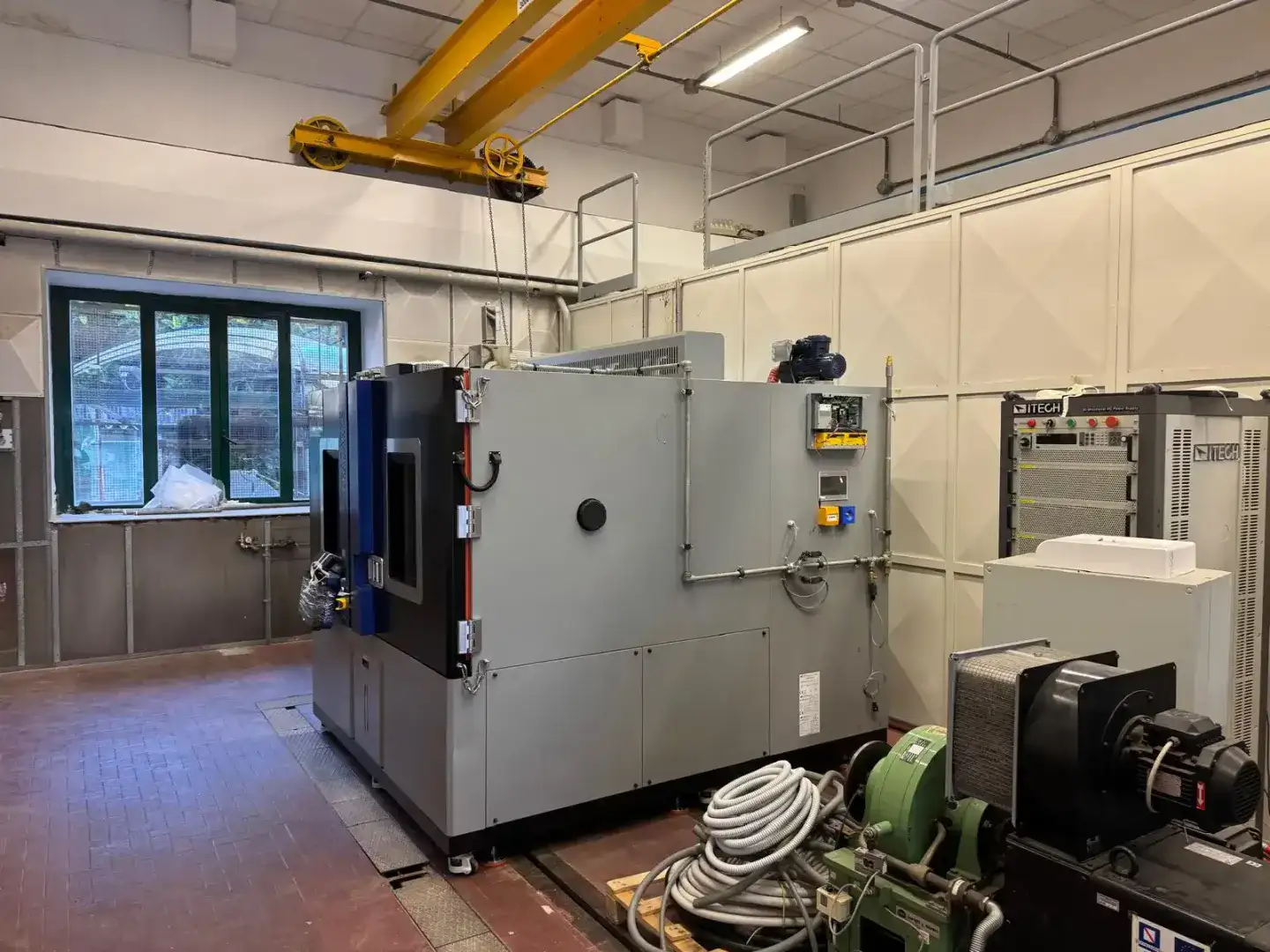

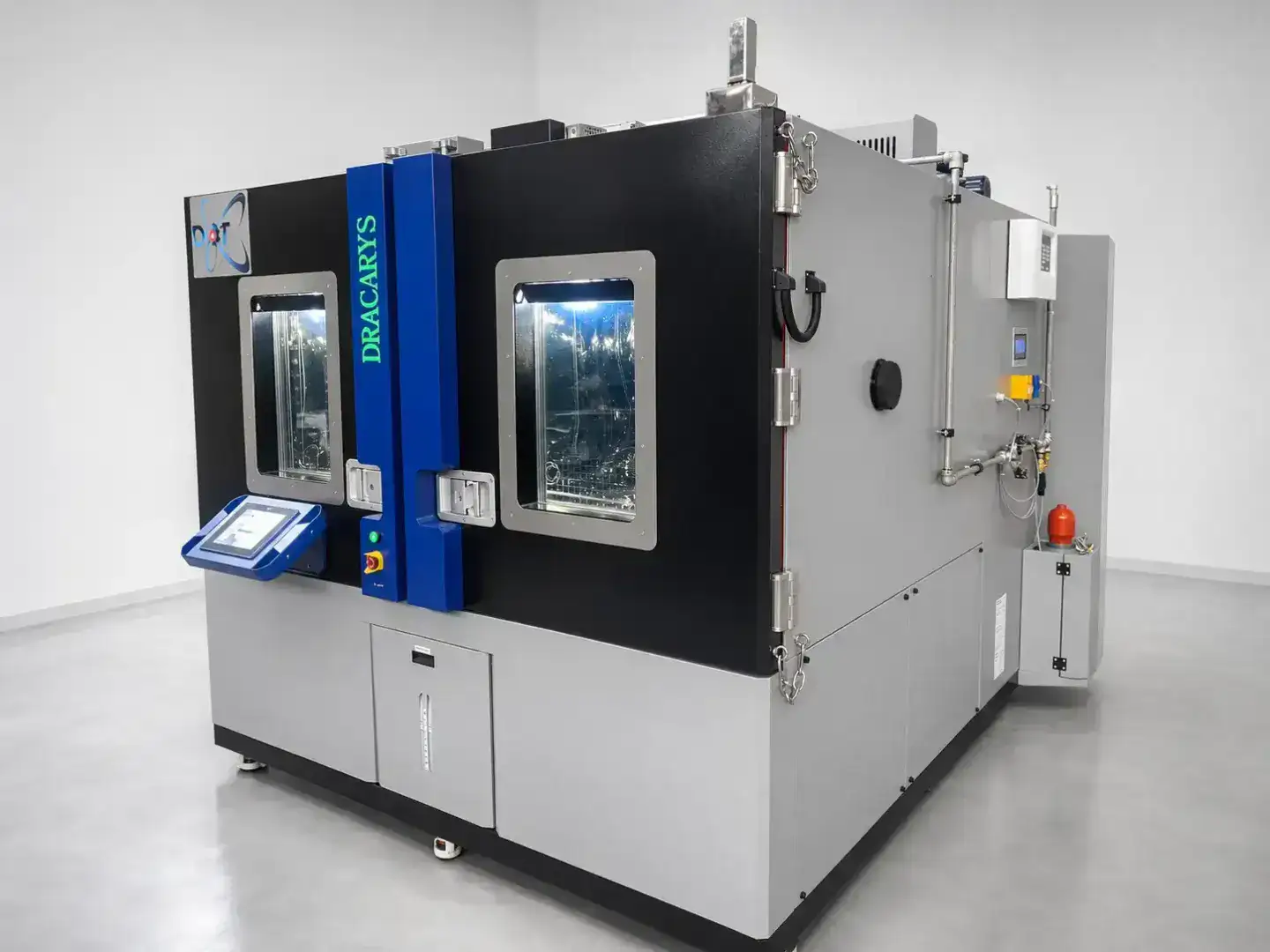

La DRACARYS opera tra −35 °C e +180 °C, con gradienti fino a 3,5 °C/min, controllo dell’umidità e sistemi di sicurezza dedicati alle prove su batterie fino a configurazione EUCAR 6.

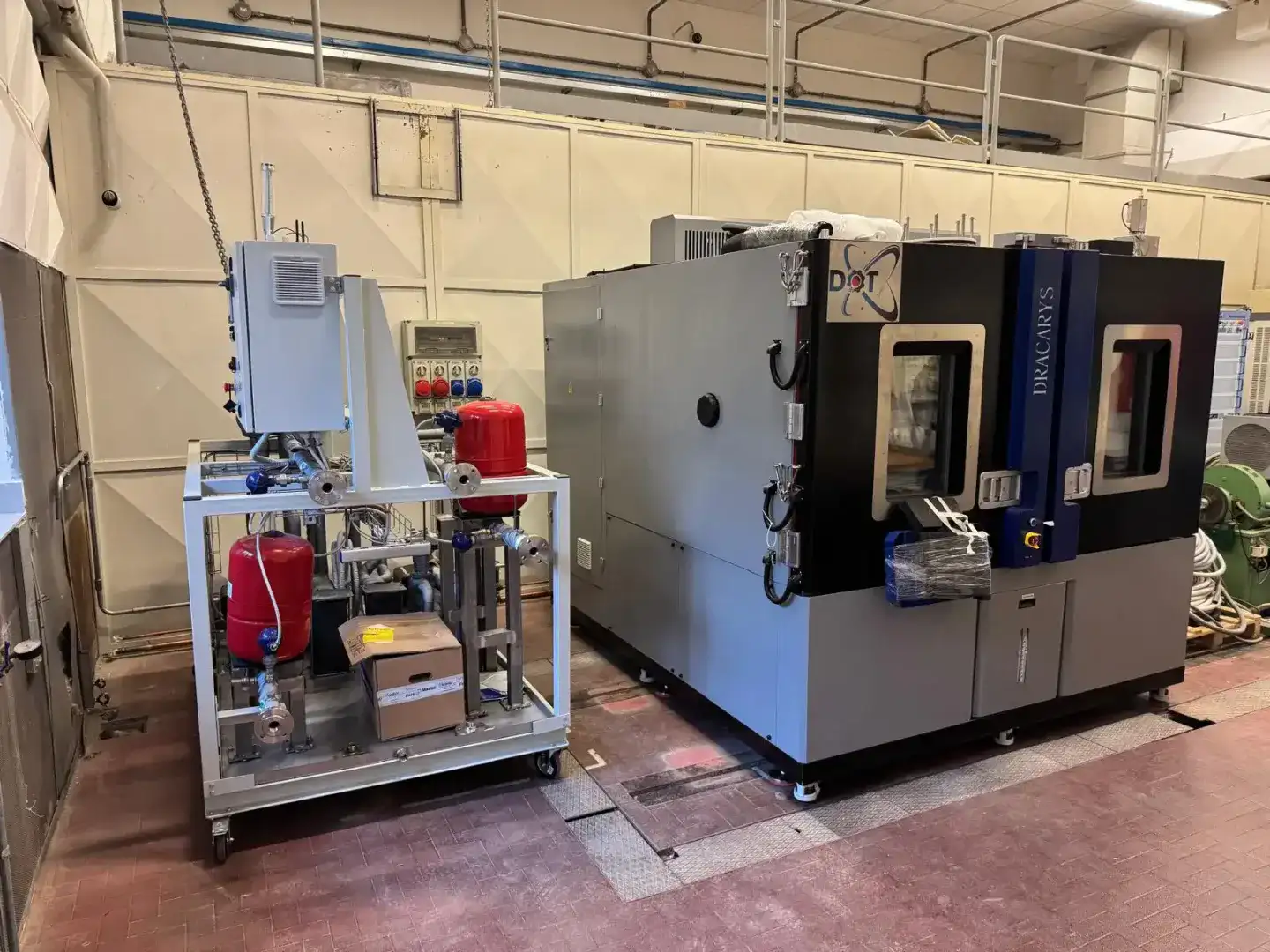

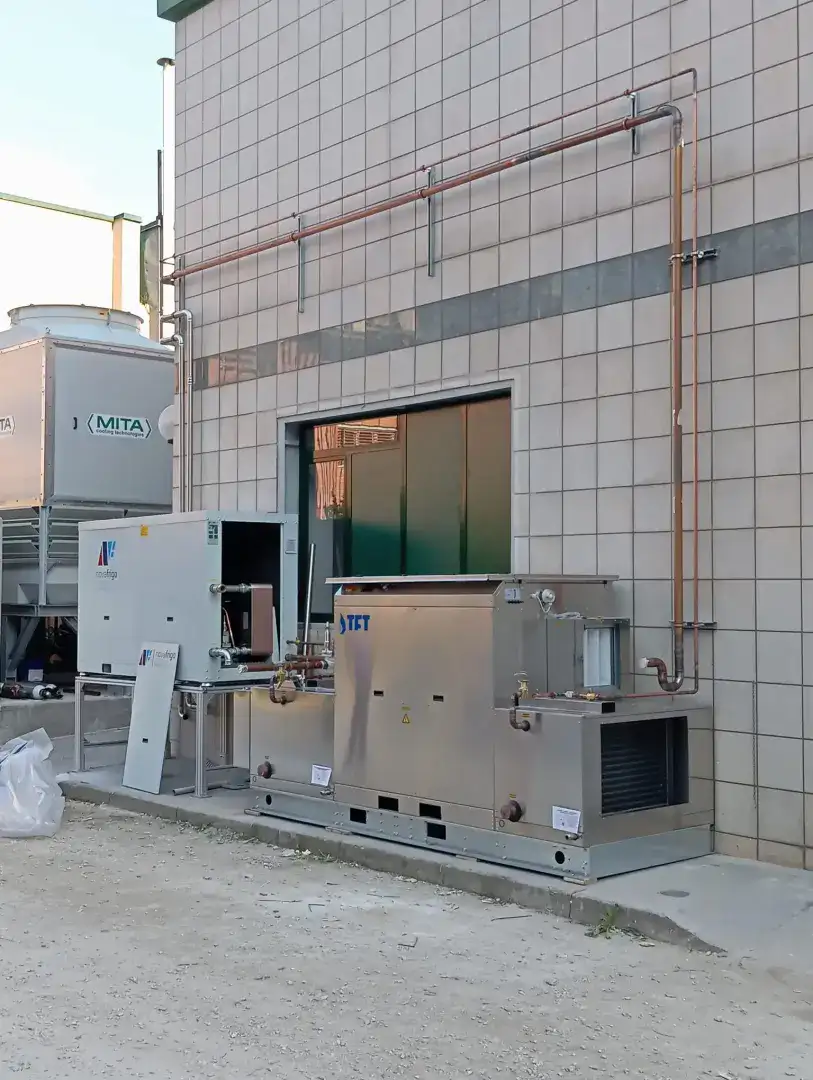

Lo skid gestisce due circuiti indipendenti:
- olio Castrol BOT 2100 per il modulo HEB;
- acqua/glicole fino al 50% per il modulo HPB.
Ogni circuito integra raffreddamento, riscaldamento, pompa a velocità variabile e regolazione della temperatura e della portata verso il DUT.

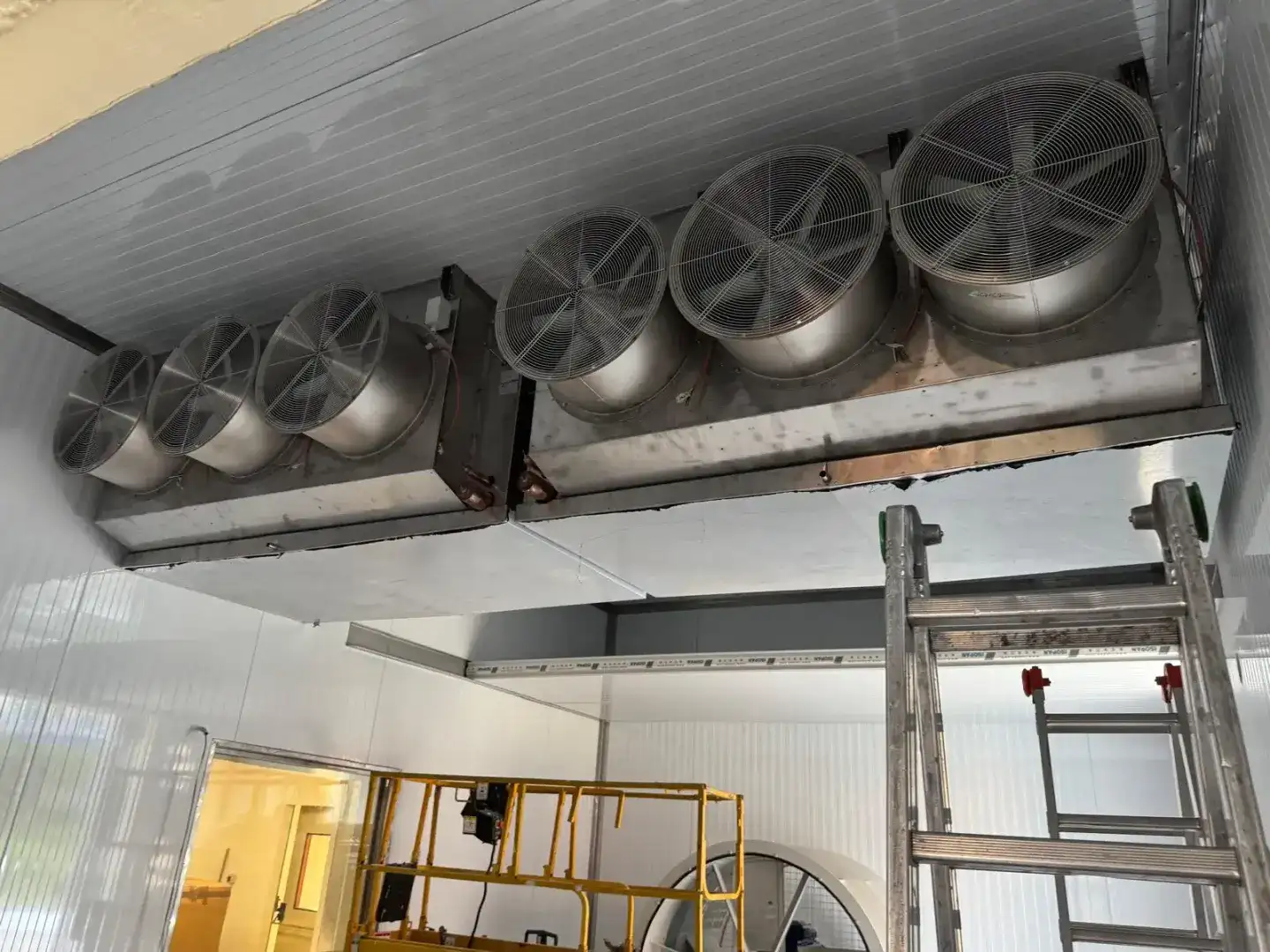

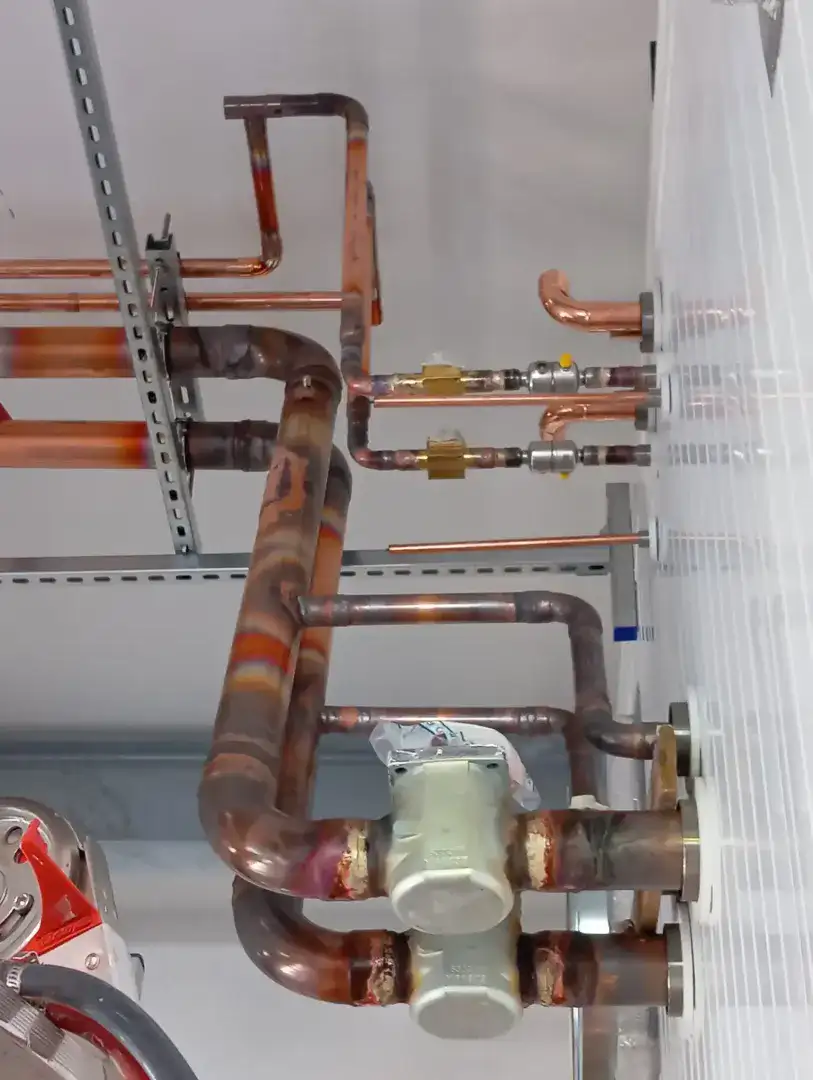

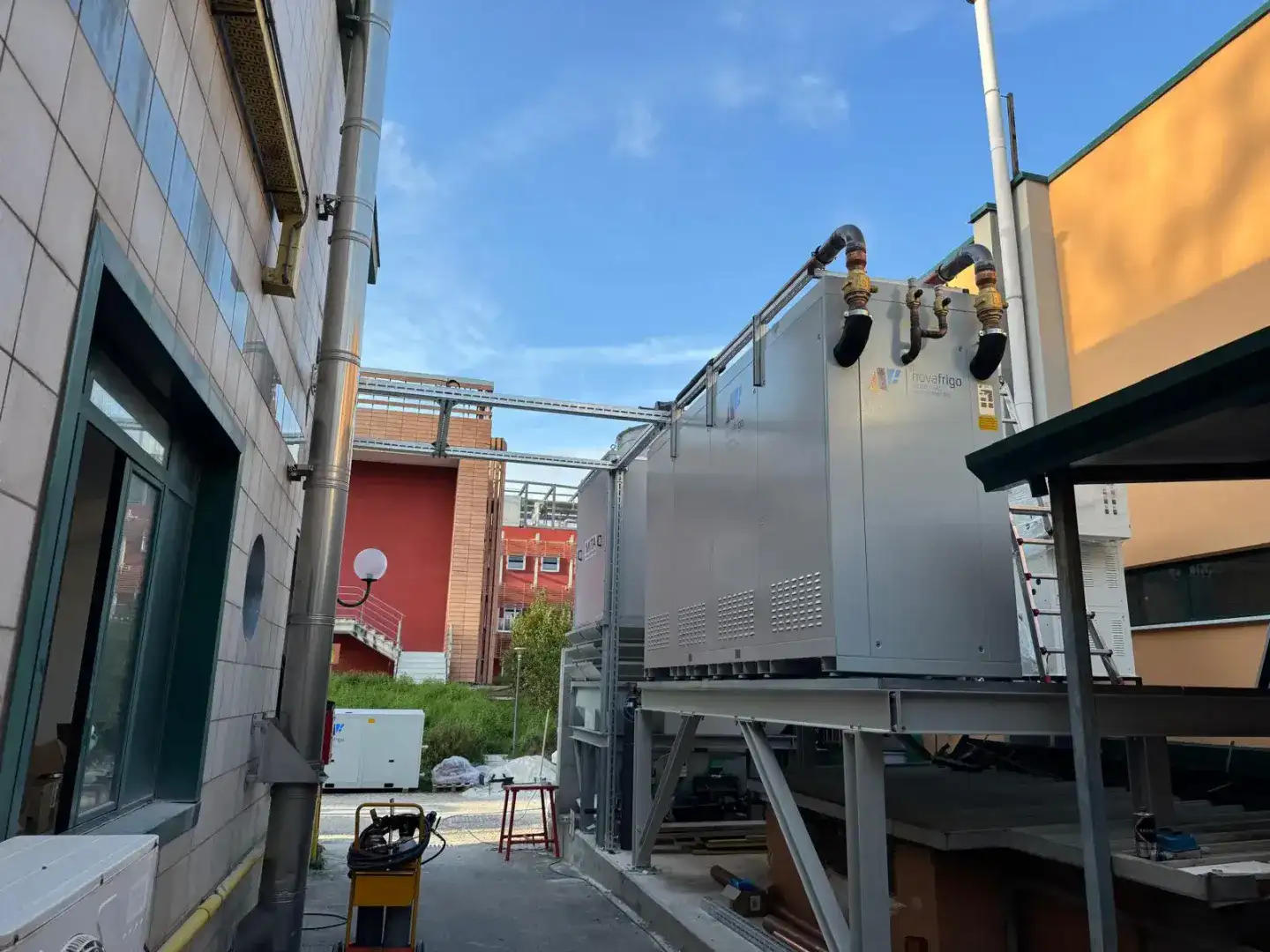

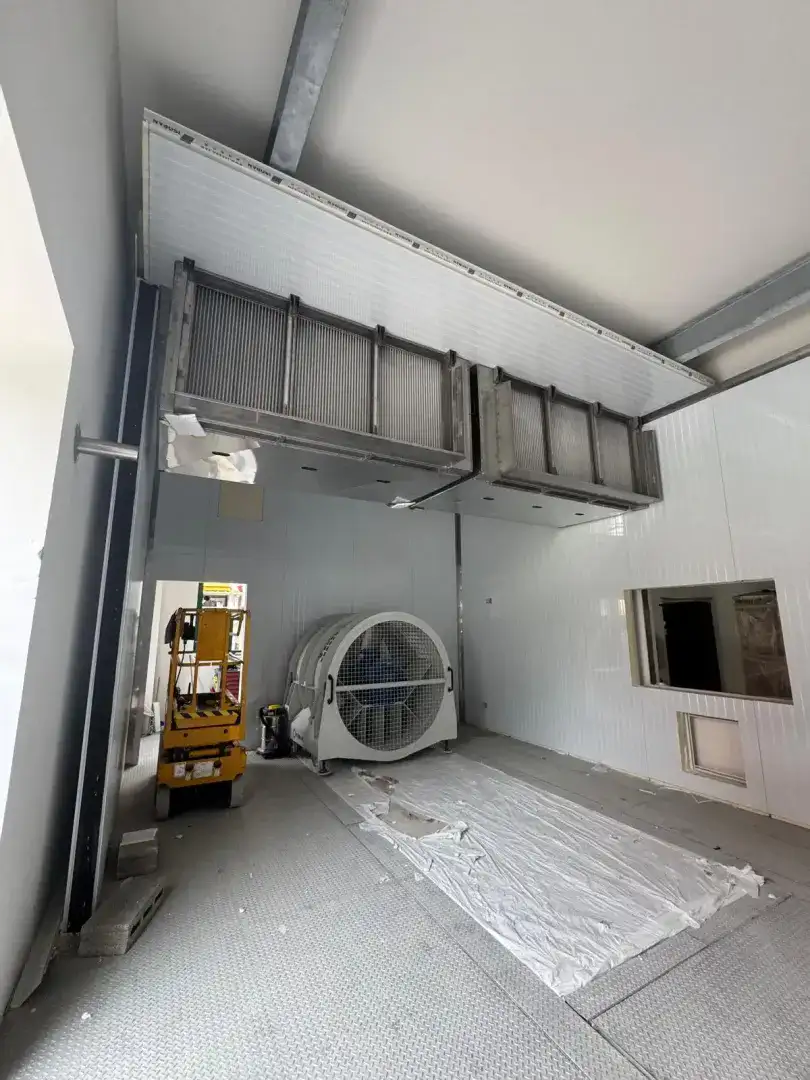

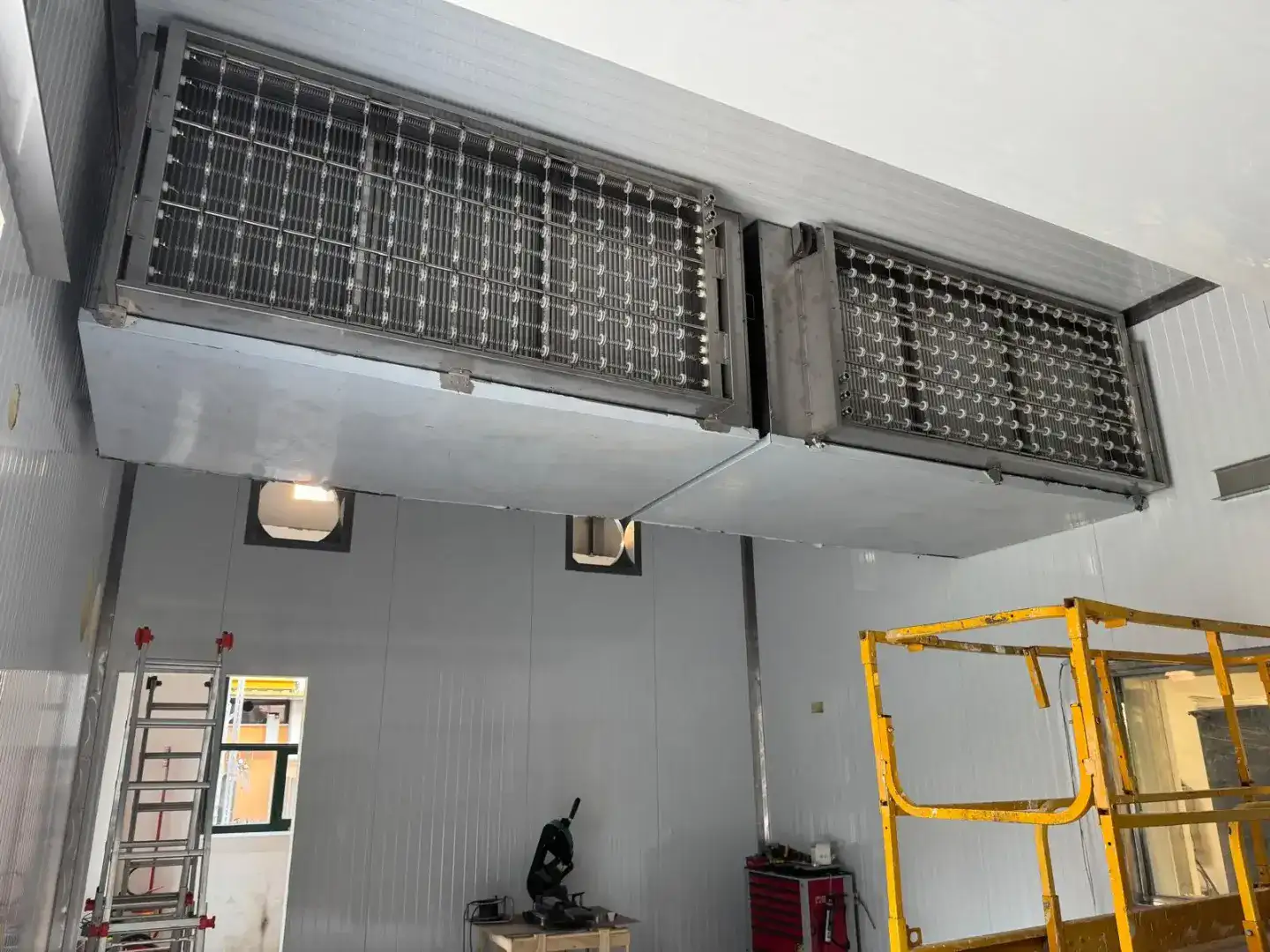

Il progetto comprende inoltre un sistema Walk-In con campo operativo −20 °C / +40 °C, controllo dell’umidità e supervisione tramite CliMaLogic®.
Dati tecnici principali
- DRACARYS: 2000 L, −35/+180 °C, 3,5 °C/min, 15–85% RH;
- configurazione: EUCAR 6;
- skid: 2 circuiti indipendenti;
- temperatura fluidi skid: 0/+50 °C;
- potenza frigorifera: 5 kW per circuito;
- potenza riscaldamento: 5 kW per circuito;
- Walk-In: circa 8300 × 5500 × 4750 mm;
- campo Walk-In: −20/+40 °C;
- umidità Walk-In: 10–90% RH;
- controllo: PLC e CliMaLogic®;
- connettività: Ethernet e Modbus TCP/IP.
Risultato
Il progetto consente al CNR STEMS di gestire in modo integrato condizioni ambientali e termoregolazione dei fluidi di processo, creando una piattaforma flessibile per attività di ricerca su batterie, sistemi di accumulo e tecnologie per la mobilità sostenibile.
