Camere Walk-In e DOT DRACARYS EUCAR 6 per COMAU

‎

Il Disgelo ha sviluppato per COMAU Electrification un progetto dedicato alle attività di test e validazione nel settore dell’e-mobility, integrando camere Walk-In di grande volume e camere termostatiche DOT DRACARYS configurate secondo requisiti EUCAR 6.

Il progetto è stato concepito per supportare prove su batterie e sistemi di elettrificazione, combinando controllo termico, gestione di elevati carichi dissipativi, integrazione con le attrezzature COMAU e sistemi dedicati alla sicurezza del DUT e dell’operatore.

‎

Soluzione sviluppata

La configurazione comprende due camere Walk-In da 85,7 m³, destinate all’installazione presso il centro COMAU in Slovenia, e una serie di camere DOT DRACARYS da 1450 L sviluppate per differenti profili termici e attività di battery testing.

Il sistema è stato progettato per garantire:

• test controllati su batterie e sistemi per l’elettrificazione;
• gestione di elevati carichi termici generati dai DUT;
• distribuzione uniforme dell’aria attorno ai sistemi in prova;
• integrazione con attrezzature e telai COMAU;
• configurazioni di sicurezza dedicate ai livelli di rischio EUCAR;
• rilevamento di H₂, CO e O₂;
• sistemi di campionamento e gestione dei gas;
• ventilazione e ricambio aria tramite sistemi ATEX;
• dispositivi di sovrapressione e scarico controllato;
• blocco elettromagnetico delle porte;
• monitoraggio, programmazione e registrazione dei parametri di prova;
• integrazione con sistemi esterni tramite Ethernet e Modbus TCP/IP.

‎

Dati tecnici principali

‎

Camere Walk-In

• quantità: 2;
• volume utile per camera: 85,7 m³;
• dimensioni interne: 3600 × 5600 × 4250 mm;
• campo di temperatura: +23 °C ÷ +25 °C;
• stabilità temperatura: ±1 °C;
• dissipazione ammessa a +23 °C: fino a 70 kW;
• potenza installata: 40 kW;
• raffreddamento: chiller centrale con distribuzione idronica;
• passaggi tecnici: 24 fori Ø120 mm per camera;
• trattamento aria: 2 scambiatori, 2 batterie riscaldanti e 6 ventilatori assiali;
• ventilazione dedicata DUT: 72 ventilatori per la distribuzione localizzata dell’aria;
• alimentazione: 400 V ±10%, trifase + neutro + terra.

‎

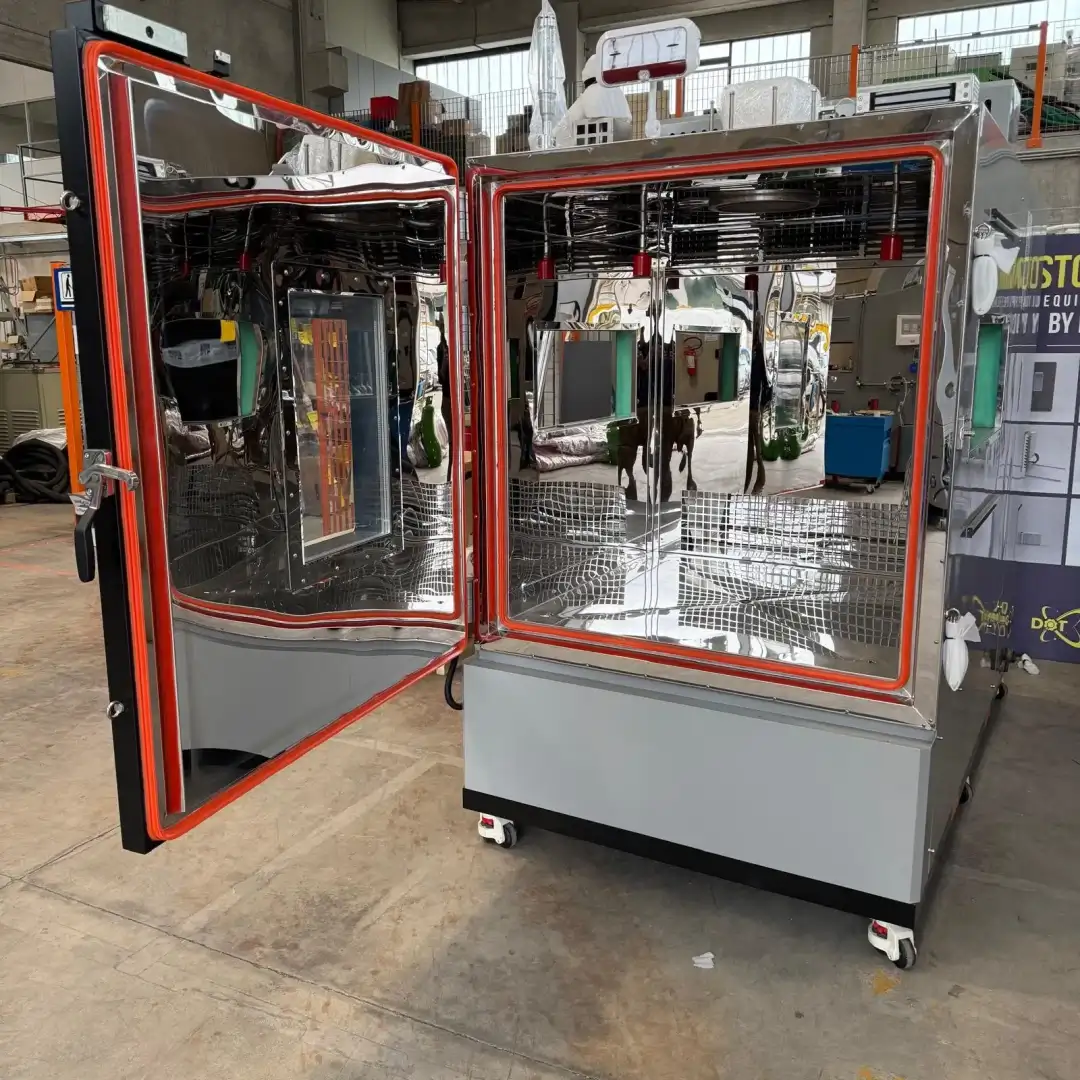

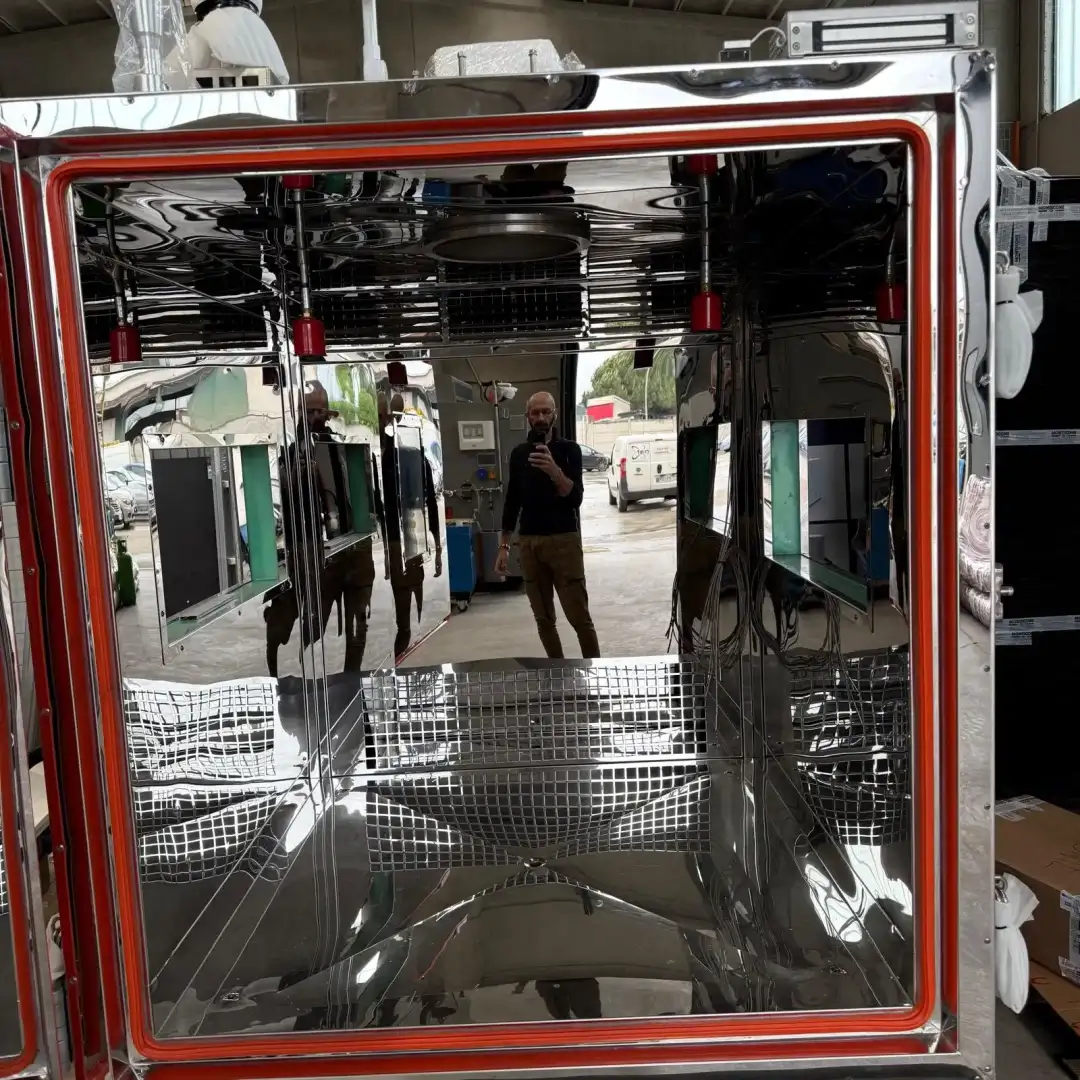

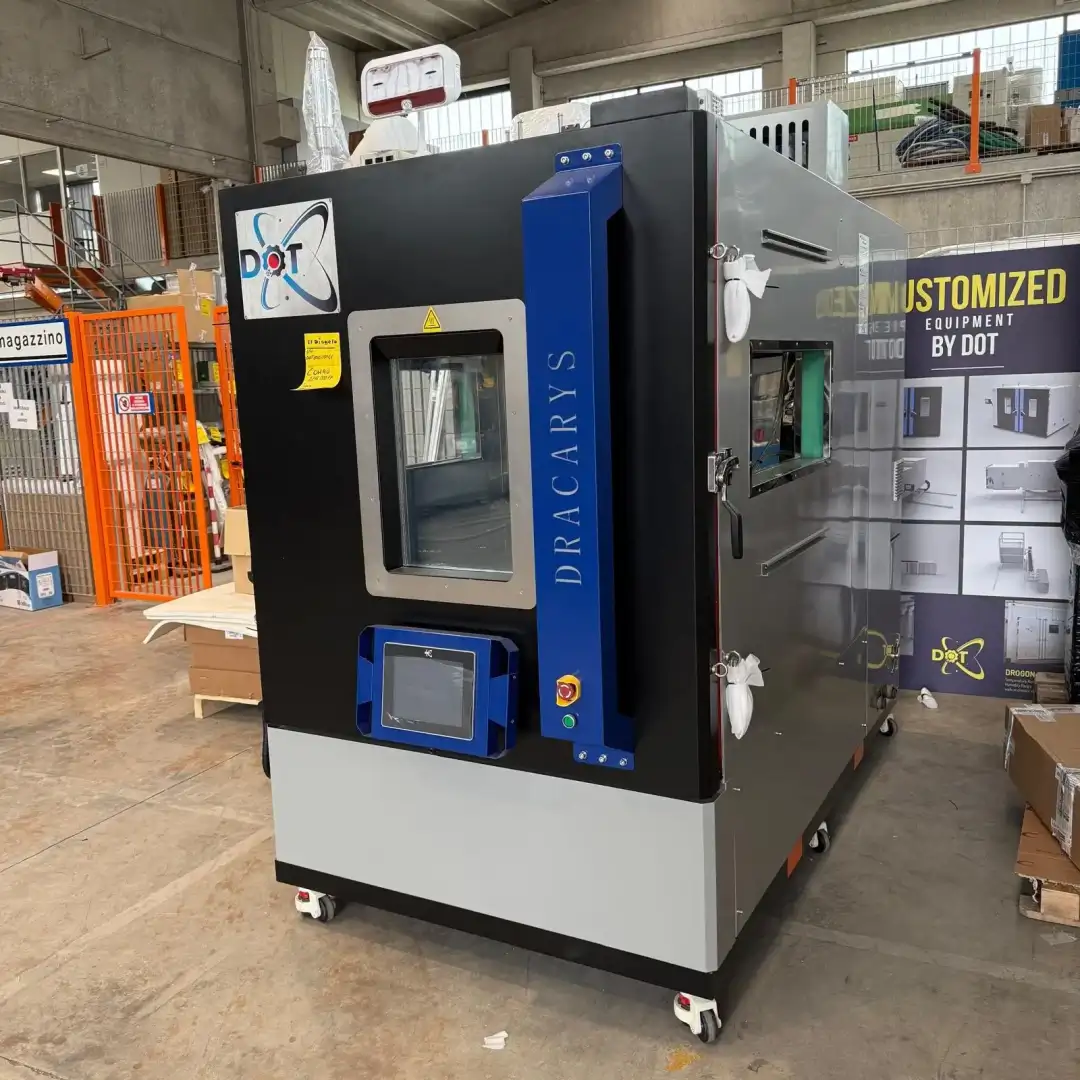

DOT DRACARYS-H-1450A-W EUCAR 6

• quantità prevista: 3;
• volume utile: 1450 L;
• dimensioni interne: 1100 × 1100 × 1200 mm;
• campo di temperatura: +25 °C ÷ +80 °C;
• uniformità: ≤2 °C;
• dissipazione interna: fino a 3,2 kW;
• pavimento rinforzato: fino a 500 kg;
• raffreddamento: acqua refrigerata ≤7 °C;
• potenza operativa: circa 8,5 kW + rete preferenziale.

‎

DOT DRACARYS-H-1450C-FX2.5-W EUCAR 6

• quantità prevista: 7;
• volume utile: 1450 L;
• campo di temperatura: −20 °C ÷ +150 °C;
• velocità di riscaldamento: fino a 4 °C/min;
• velocità di raffreddamento: fino a 2,5 °C/min;
• uniformità: ≤2 °C;
• dissipazione interna: fino a 3 kW;
• pavimento rinforzato: fino a 500 kg;
• refrigerante: R454C;
• potenza operativa: circa 17 kW + rete preferenziale.

‎

Risultato

Il progetto ha permesso di realizzare per COMAU Electrification una piattaforma di prova dedicata al testing di batterie e sistemi per la mobilità elettrica, combinando grandi ambienti Walk-In per apparecchiature e sistemi completi con camere DOT DRACARYS dedicate a test termici più specifici.

L’integrazione di controllo termico, gestione dei carichi dissipativi, interfacce dedicate e sistemi di sicurezza EUCAR consente di affrontare differenti scenari di prova all’interno di un’infrastruttura sviluppata attorno alle esigenze del laboratorio e dei DUT.
