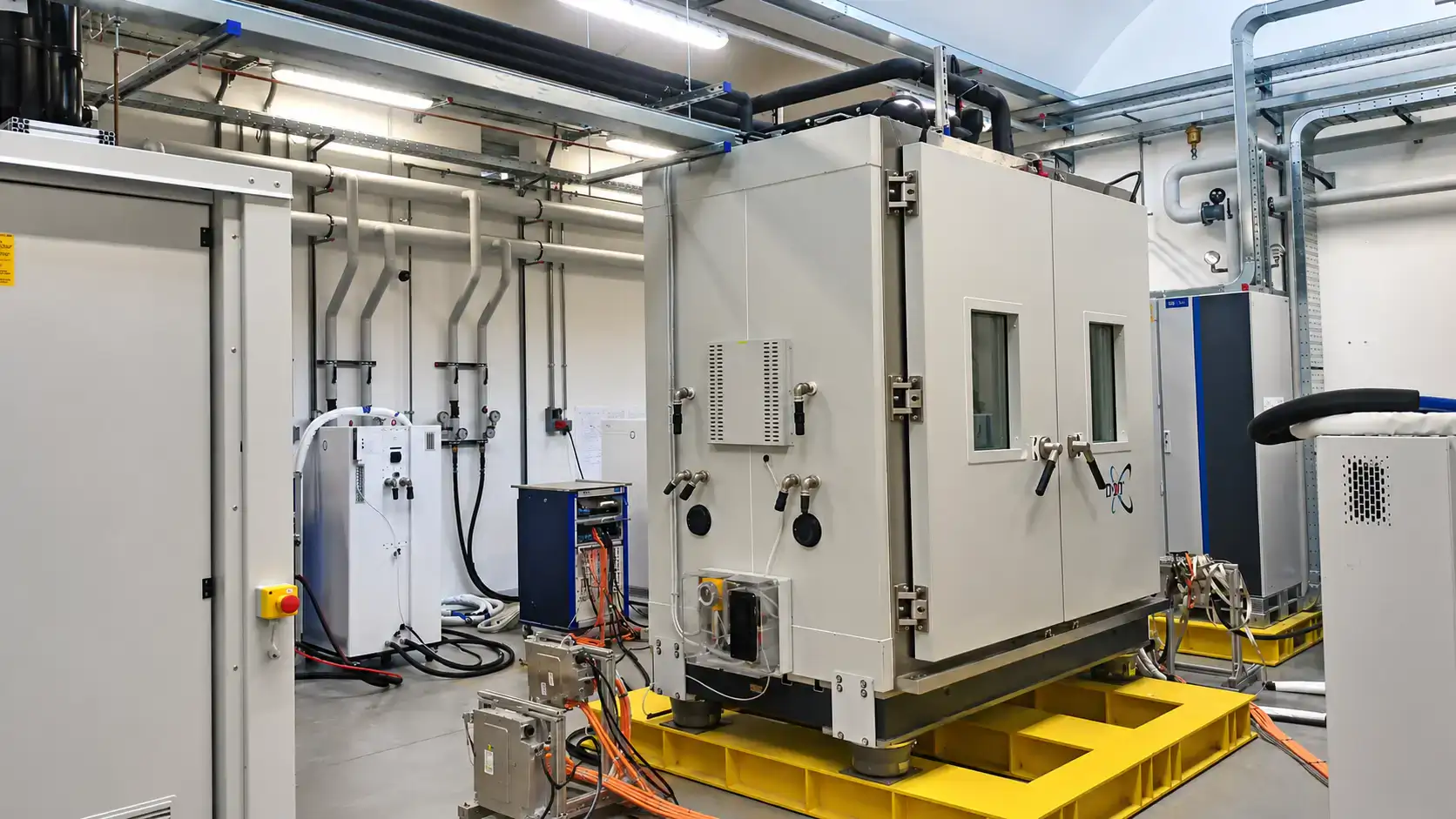

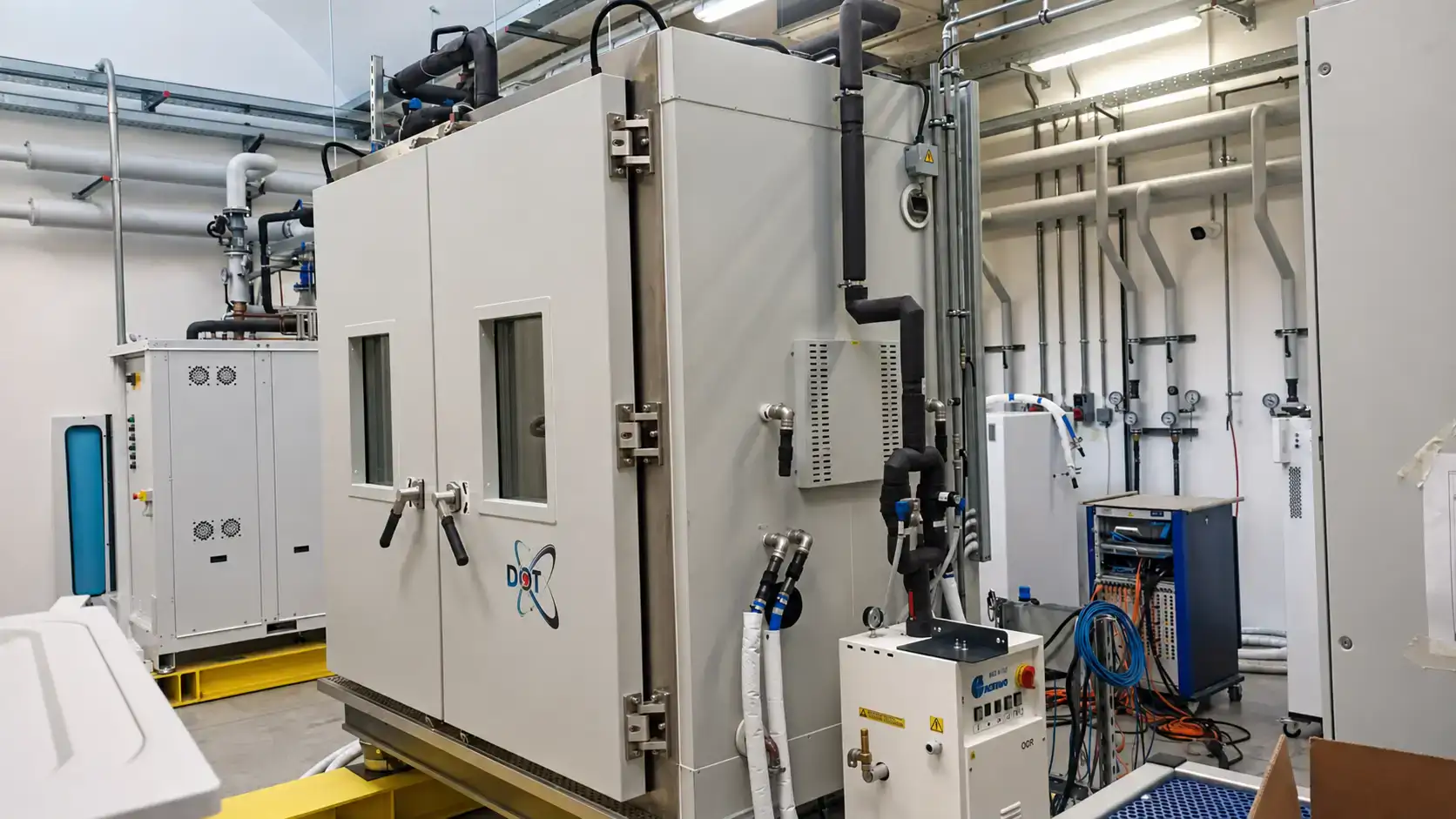

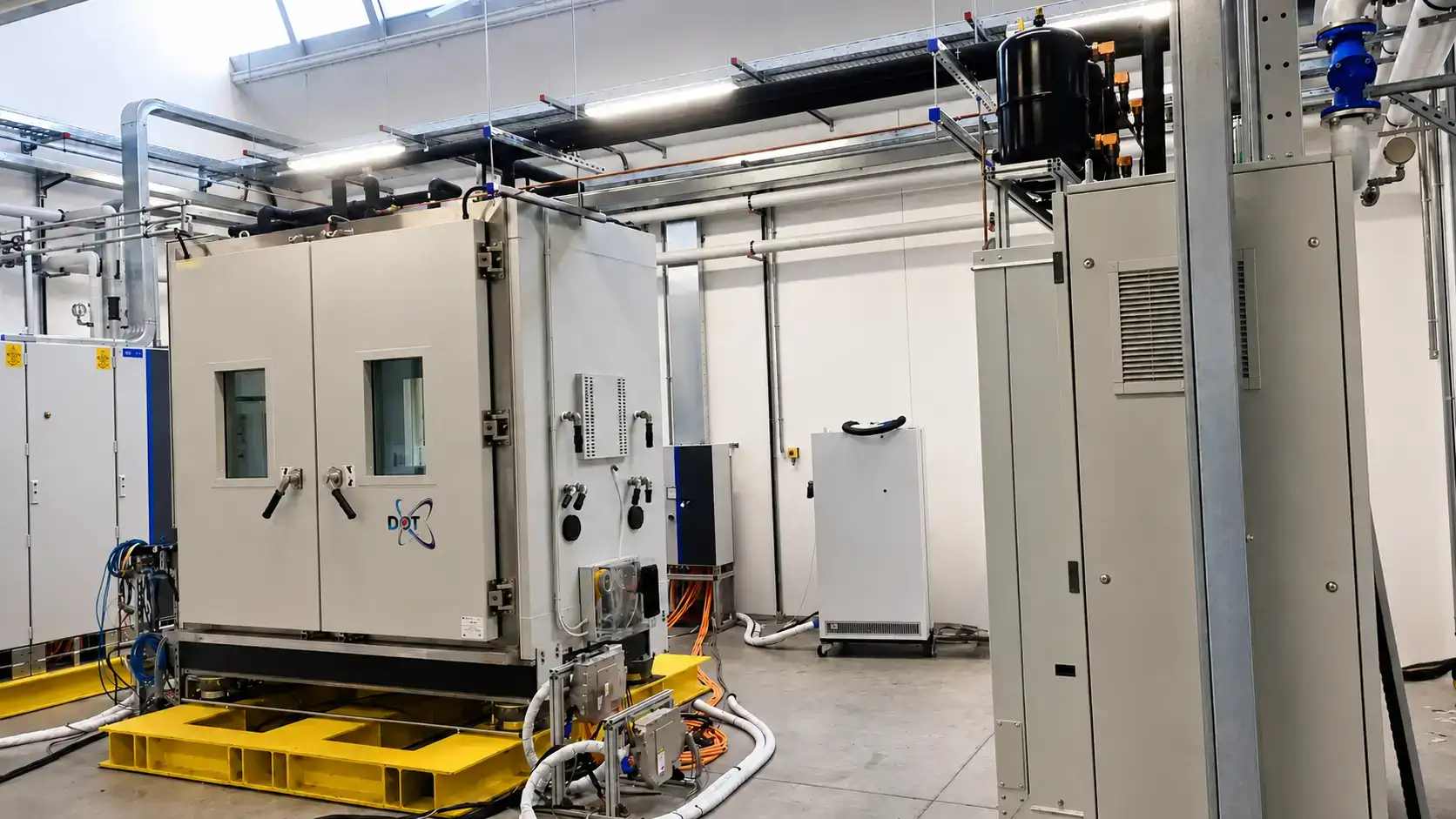

Il modello DOT TCEM | 6.0 m³ ACU System rappresenta una soluzione climatica di grande volume della gamma TCEM, progettata per eseguire prove termiche e climatiche su motori elettrici, trasmissioni, sistemi e-Axle e powertrain completi sottoposti a carichi dinamici.

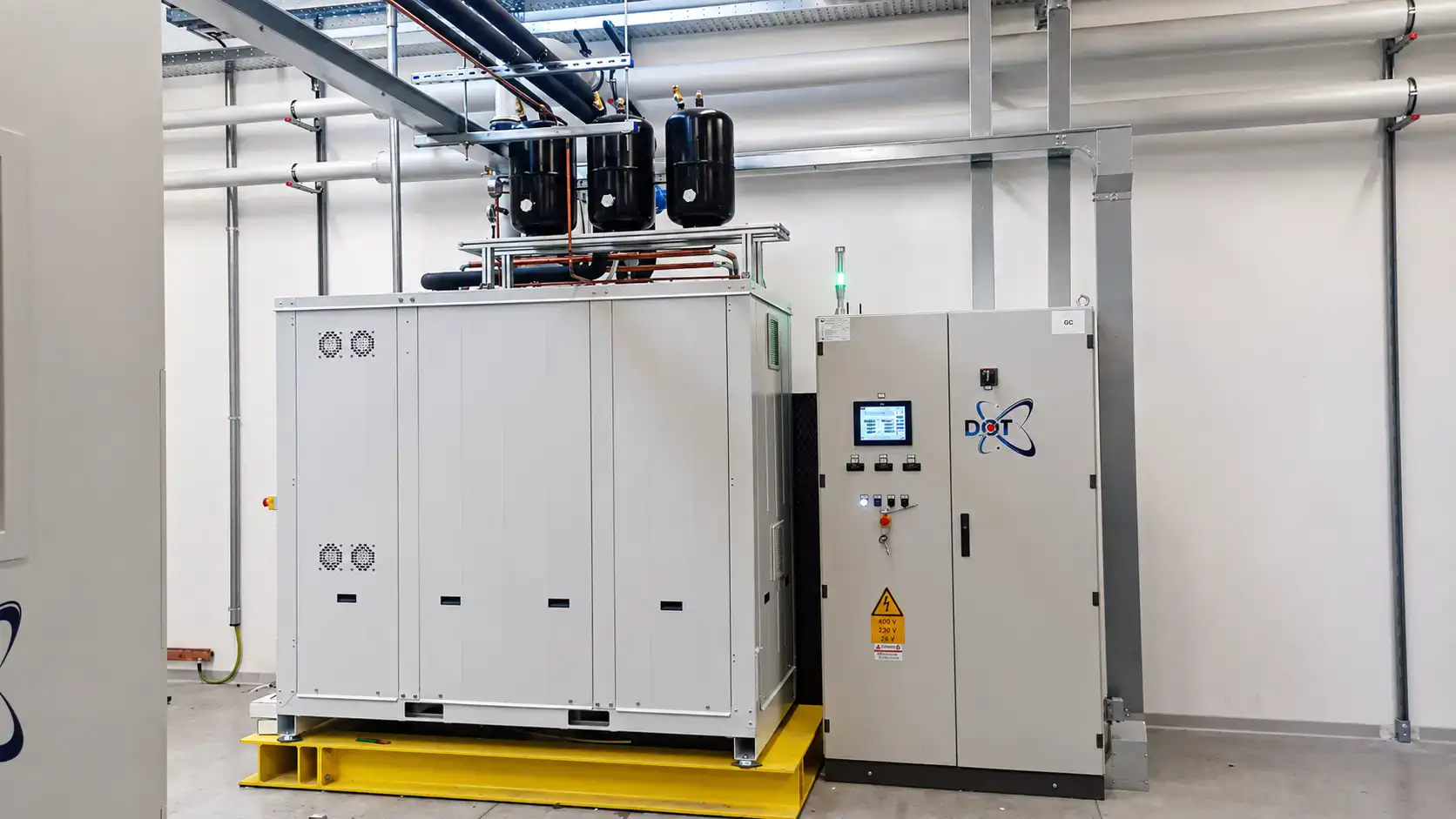

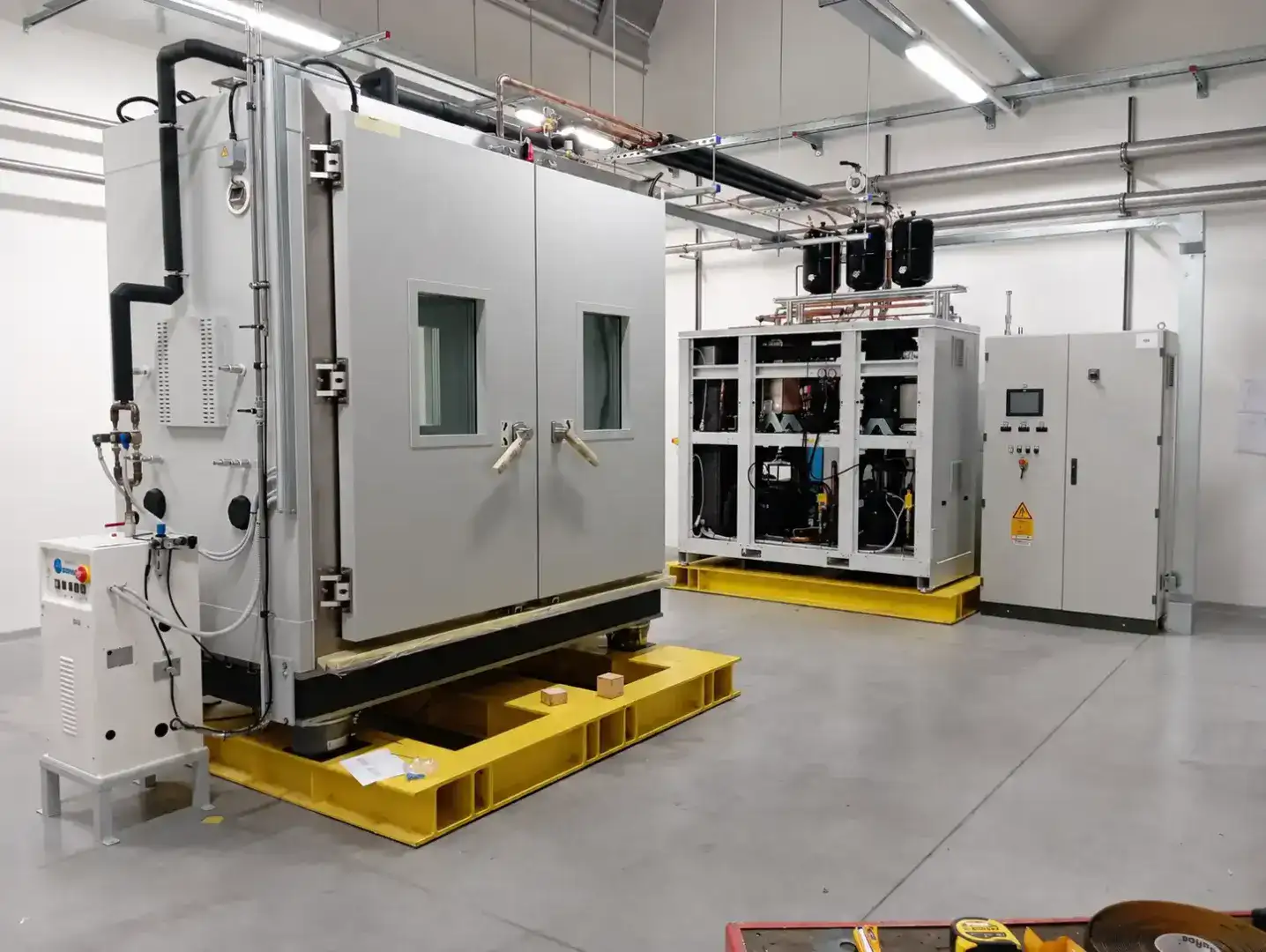

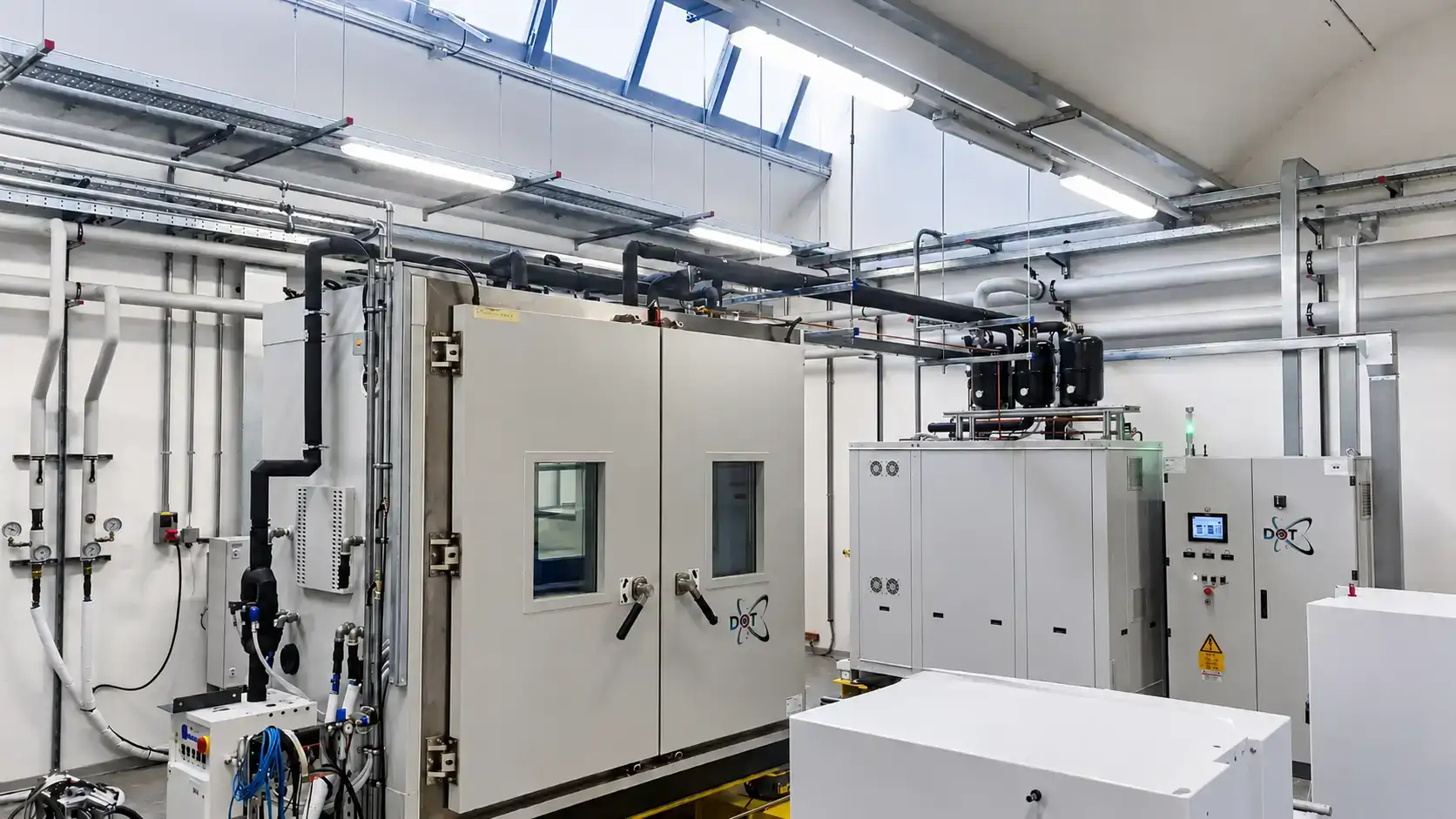

La piattaforma combina un ampio vano di prova con un sistema dedicato di trattamento dell’aria e refrigerazione, configurabile in funzione della disposizione del banco prova, delle apparecchiature installate e degli spazi disponibili nel laboratorio.
L’elevato volume utile permette di alloggiare sistemi complessi e assiemi meccanici di grandi dimensioni, integrando la camera con dinamometri, sistemi di carico, alberi di trasmissione, circuiti di raffreddamento, cablaggi e apparecchiature di acquisizione.
La struttura modulare ad alta rigidità e l’ampia accessibilità al vano facilitano il posizionamento e l’allineamento del sistema da collaudare, semplificando le operazioni di installazione, configurazione e manutenzione.
è progettata per garantire:
- integrazione con dinamometri e banchi prova esterni;
- ampio volume utile per powertrain completi e assiemi di grandi dimensioni;
- configurazione flessibile del vano di prova e del sistema di condizionamento;
- controllo coordinato di temperatura e umidità;
- esecuzione di cicli climatici statici e dinamici;
- gestione dei carichi termici generati dal sistema in prova;
- elevata stabilità e uniformità delle condizioni climatiche;
- precisione e ripetibilità dei risultati nel tempo;
- accessibilità al vano di prova in funzione del layout richiesto;
- integrazione con sistemi di acquisizione e apparecchiature dedicate;
- configurazione di interfacce, interblocchi e dispositivi di sicurezza specifici;
- supervisione, registrazione dei dati e gestione remota tramite tecnologia DOT.
È una soluzione particolarmente indicata per laboratori, centri di collaudo e reparti di ricerca e sviluppo operanti nei settori automotive, mobilità elettrica, motorsport, ferroviario e powertrain industriale.
La progettazione su misura permette di configurare la camera e il relativo sistema di condizionamento in funzione delle dimensioni del sistema da collaudare, dei carichi generati durante la prova, della configurazione del banco dinamometrico, delle prestazioni richieste, delle interfacce necessarie e dei vincoli specifici dell’area di installazione.
- Volume utile di riferimento: circa 6,0 m³;
- dimensioni utili: configurabili in funzione dell’applicazione;
- configurazione dimensionale di riferimento: circa 2.800 × 1.800 × 1.200 mm;
- campo di temperatura: da −40 °C a +125 °C;
- campo climatico: da +10 °C a +95 °C;
- campo di umidità relativa: dal 10% al 95% UR;
- gradiente termico indicativo: fino a circa 4 K/min in riscaldamento e raffreddamento;
- precisione della temperatura nel tempo: fino a ±0,5 °C;
- capacità di dissipazione di riferimento: fino a 24 kW a +20 °C;
- struttura interna: acciaio inox AISI 304;
- costruzione: struttura modulare saldata ad alta rigidità;
- trattamento dell’aria: configurato in funzione delle prestazioni e del layout richiesti;
- controllo: PLC DOT con software proprietario CliMaLogic®;
- connettività: Ethernet, Modbus TCP/IP, registrazione dati e supervisione remota.
Dati configurabili
I valori riportati rappresentano una configurazione tecnica di riferimento. Dimensioni, geometria del vano, prestazioni, capacità di dissipazione, sistema frigorifero, trattamento dell’aria e interfacce vengono definiti in funzione del sistema da collaudare, del banco prova e delle esigenze specifiche del cliente.
Configurazioni Personalizzabili
La piattaforma TCEM può essere configurata in funzione di:
- Volume utile richiesto
- Range termici e climatici
- Livello di dissipazione
- Configurazione single o Double Back-to-Back
- Integrazione con banchi dinamometrici
- Normative di riferimento
