DOT TCEM-40+125 | 1.5 m³ ACU

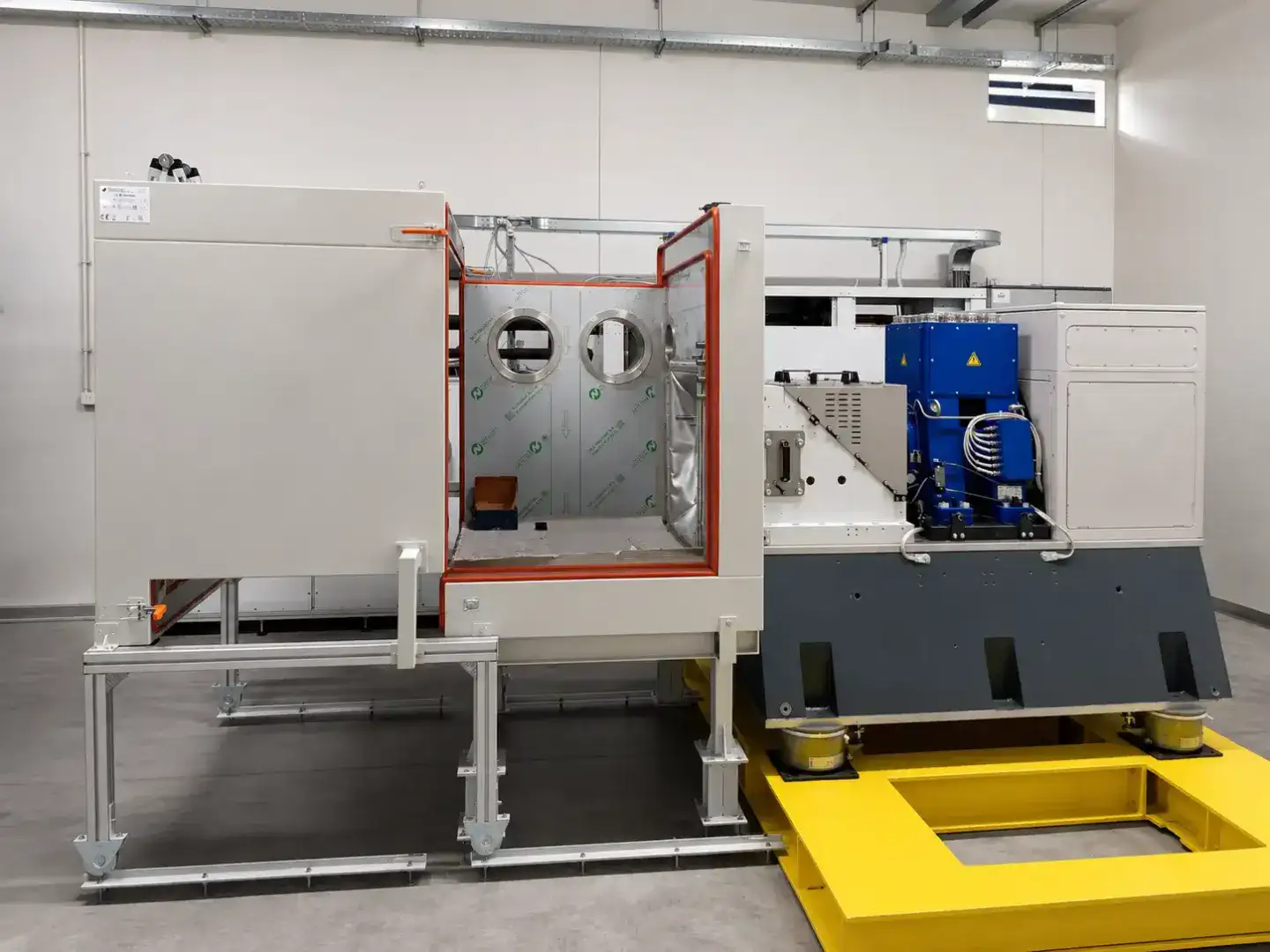

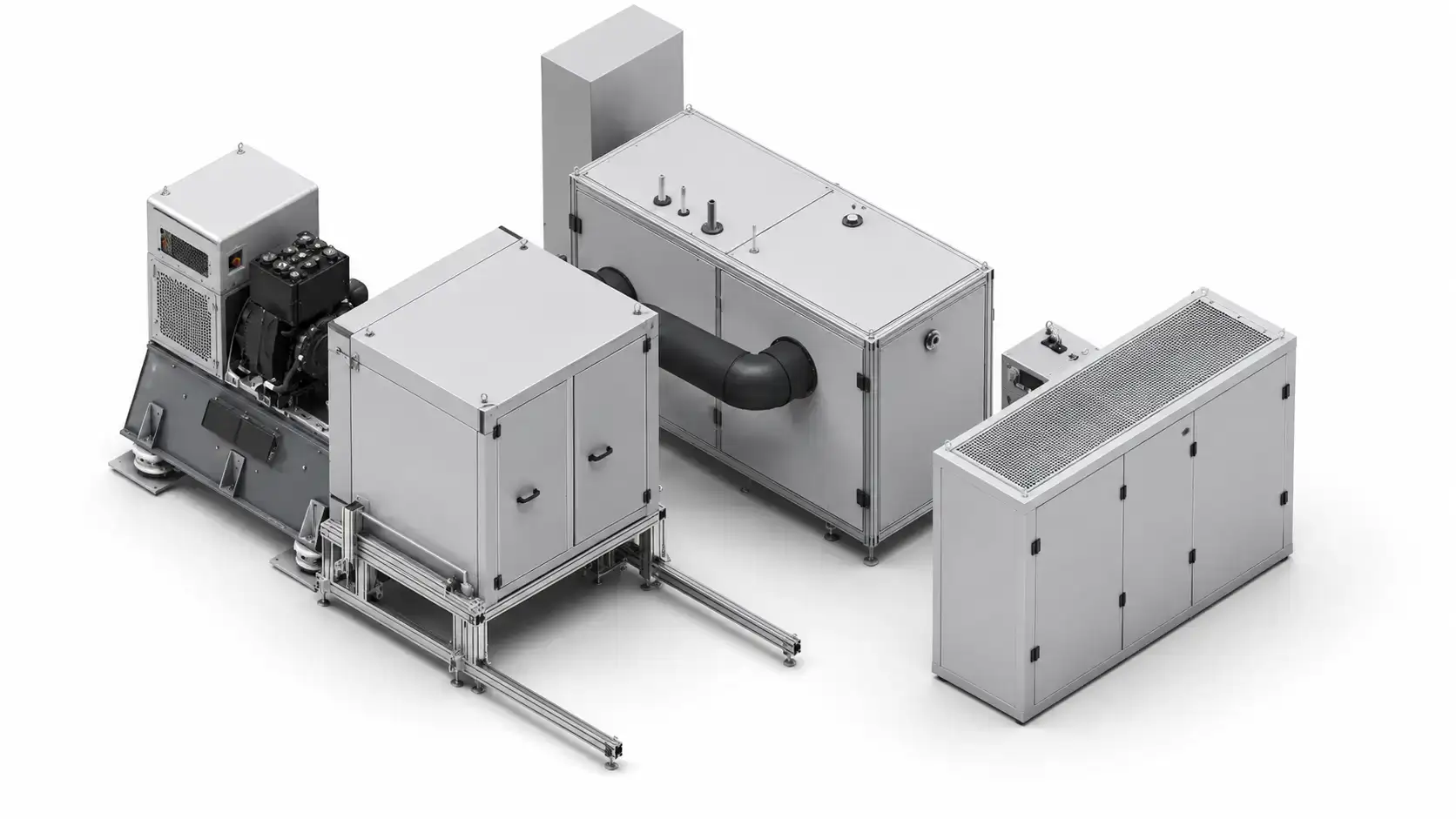

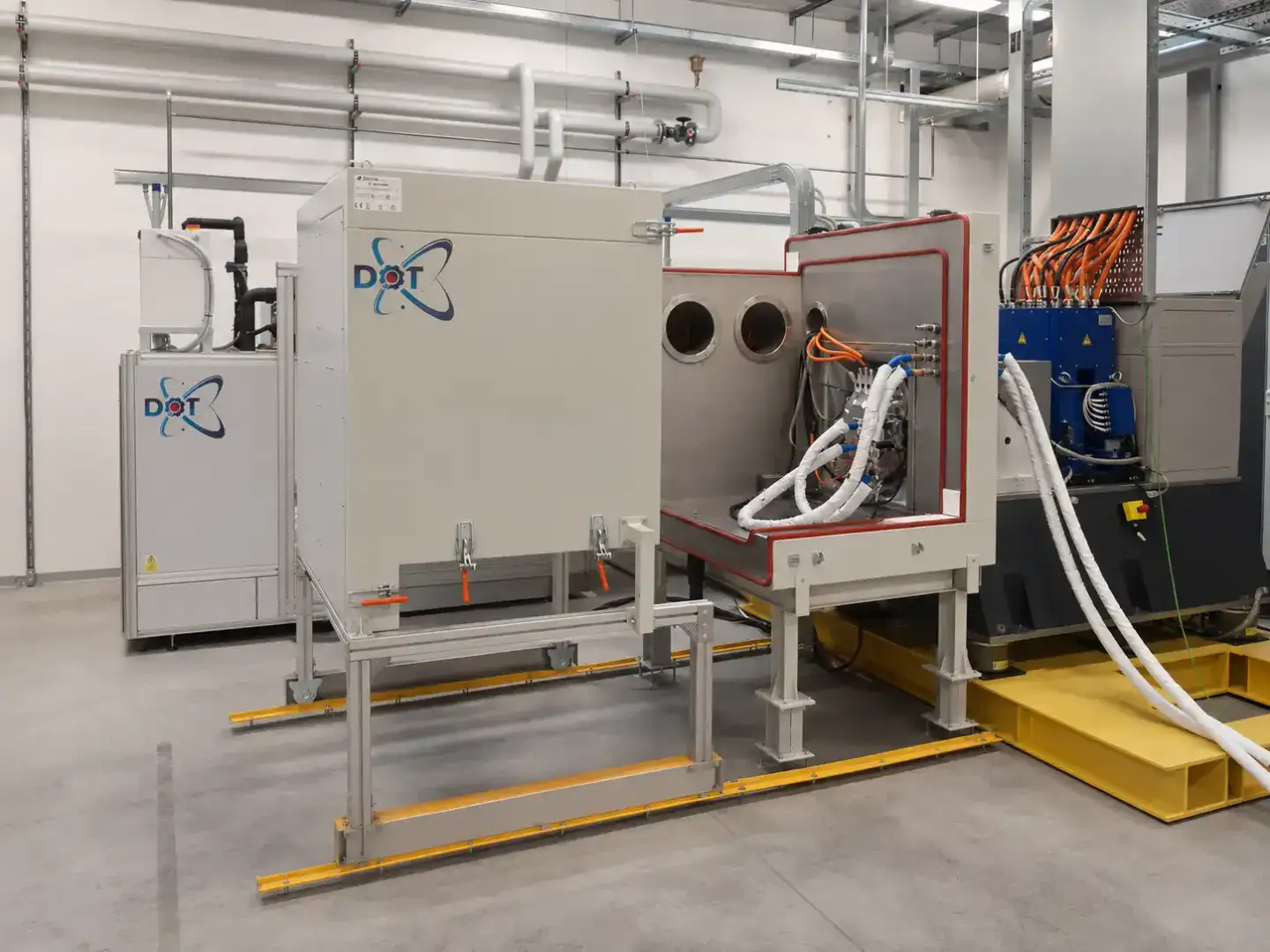

Sistema climatico modulare composto da Climatic Chamber Boxe ACU (Air Conditioning Unit) separata, progettato per prove termiche e climatiche su motori elettrici e sistemi powertrain integrati con banco dinamometrico esterno.
Volume e Dimensioni
Volume utile: 1500 L
Box climatico
Dimensioni interne utili: 1200 × 1100 × 1150 mm
Dimensioni esterne: 1440 × 1400 × 1600 mm

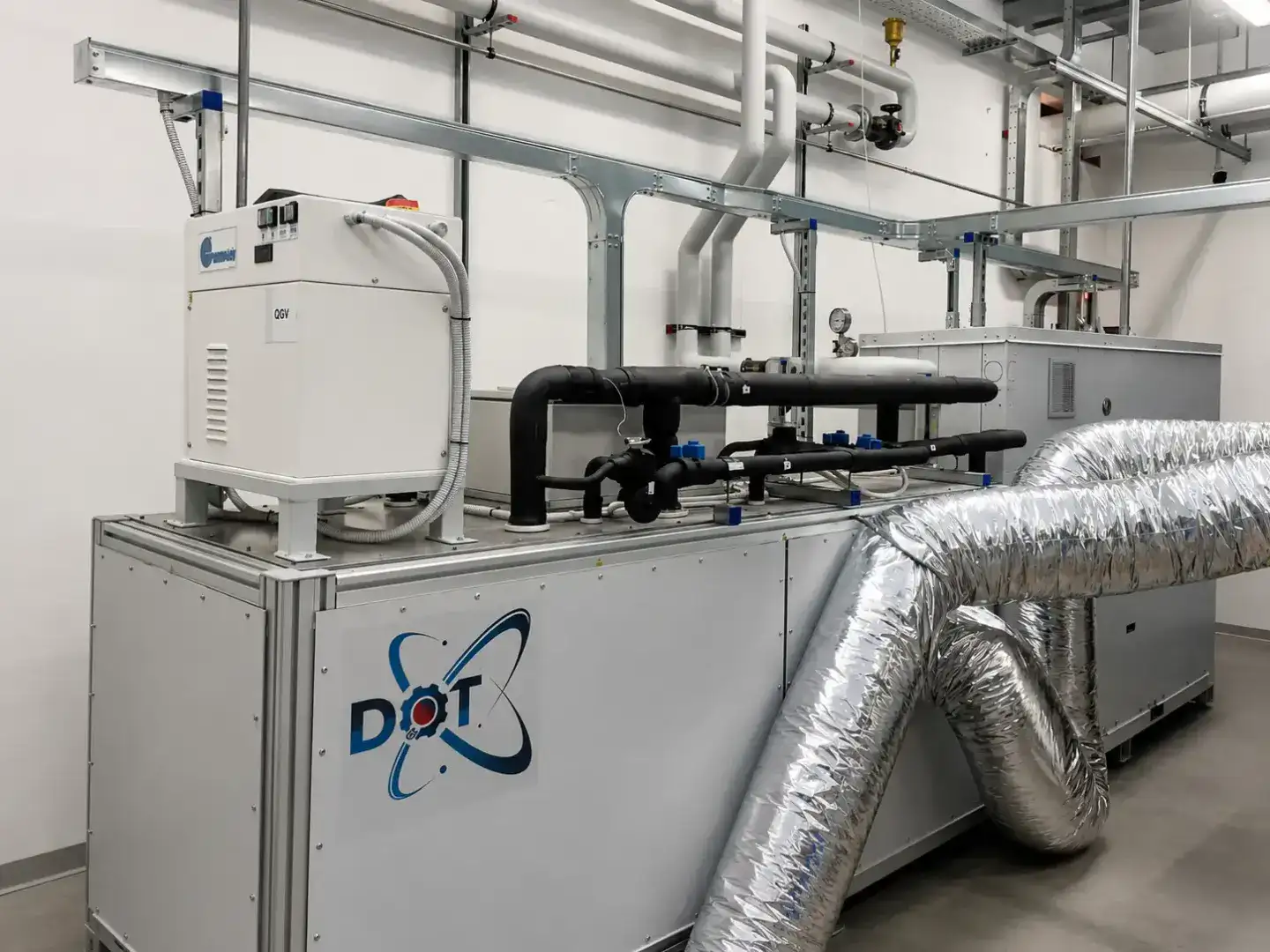

ACU –Conditioning Unit
Dimensioni esterne: 2500 × 2200 × 2400 mm
Peso indicativo: 1500 kg
Collegamento tra box e ACU tramite canalizzazioni aria flessibili (lunghezza massima 5 m come da progetto).
Prestazioni Termiche
Campo temperatura: −40 °C ÷ +125 °C
Gradiente lineare: ~4 K/min (senza carico)
Deviazione temperatura nel tempo: ±1 K
Deviazione in modalità climatica: ~±0,5 K
Carico termico ammissibile: 6 kW @ 20 °C
Portata aria di ricircolo: 3000 Nm³/h
Prestazioni Climatiche
Campo climatico operativo: +10 °C ÷ +95 °C
Umidità relativa: 10 % ÷ 95 % UR
Deviazione umidità: ~±3 ÷ ±5 % UR
Dewpoint: +7 °C ÷ +89 °C

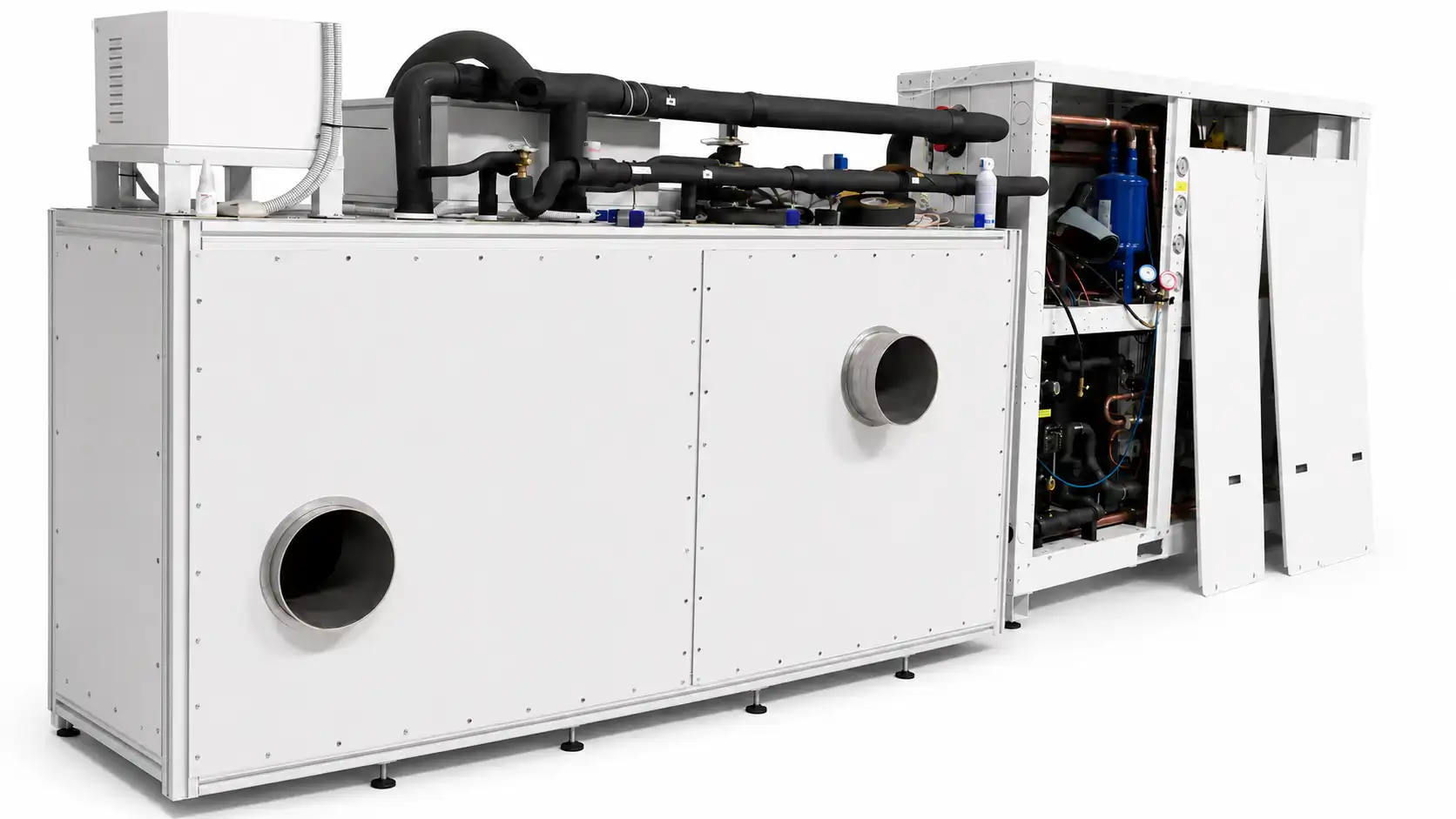

Sistema Frigorifero – ACU
Sistema bistadio con compressore Dorin 30 HP
Refrigerante R452A
Condensazione ad acqua
Potenza installata: 52 kW
Alimentazione: 400 V ±10 % – 50 Hz – 3/N/PE
Livello sonoro < 75 dB
Consumo acqua raffreddamento:
Max 7 m³/h
ΔT 10 °C
Temperatura ingresso acqua +15 °C
Sistema di Controllo
PLC DOT con software proprietario ClimaLogic®:
Fino a 50 programmi da 20 step ciascuno
Creazione macro con concatenazione cicli
8uscite digitali ausiliarie
Data loggingin formato CSV
Esportazione USB
Connessione Ethernet
Comunicazione Modbus TCP/IP
Accesso remoto VNC
Gestione manutenzione preventiva integrata
Applicazioni
Validazione motori elettrici
Test combinati motore + dinamometro
Prove funzionali e di durata su powertrain
Attività di sviluppo e validazione automotive

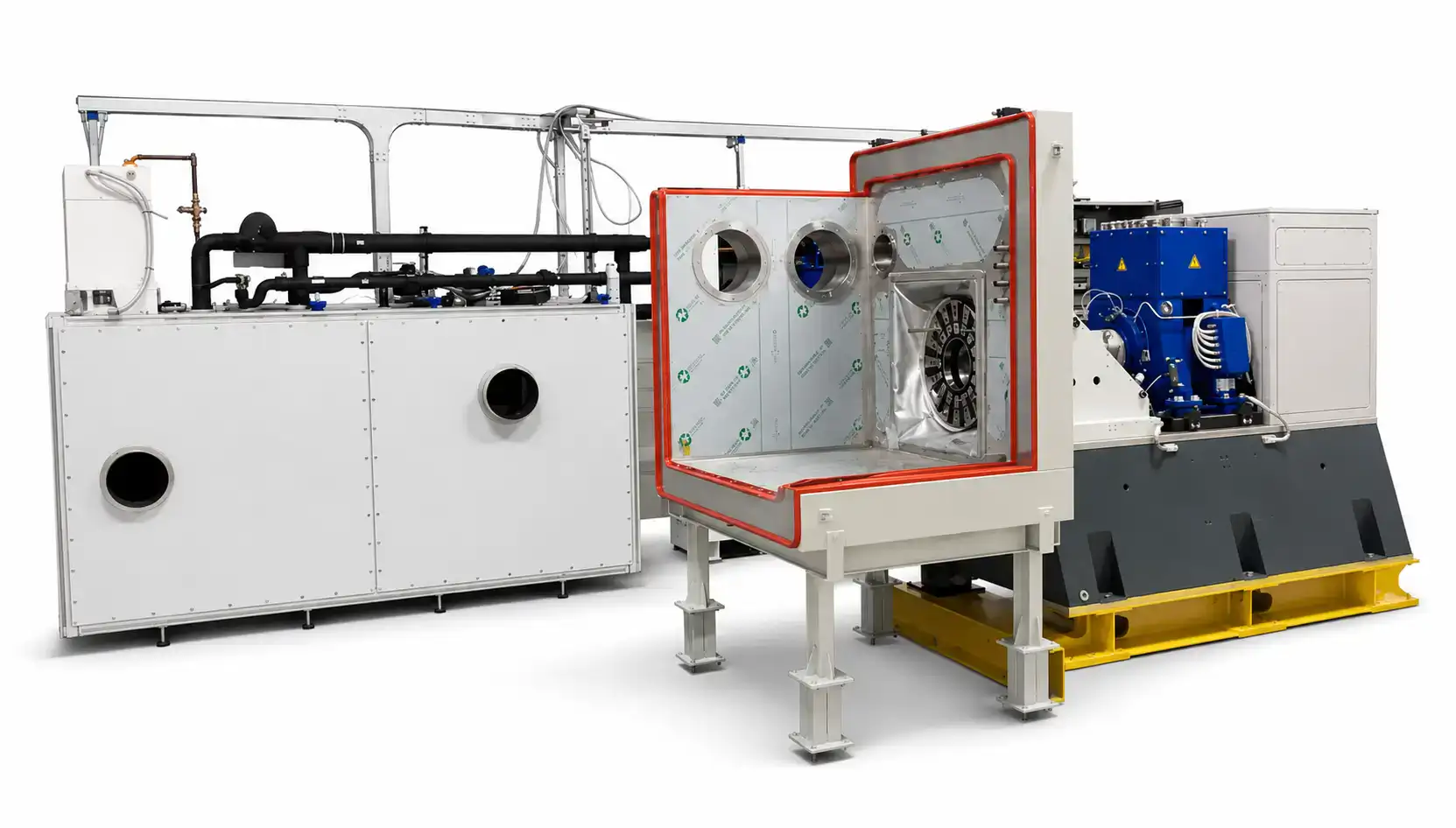

Architettura Costruttiva
- Struttura in acciaio inox AISI 304
- Configurazione a semigusci accoppiabili
- Isolamento termico ad alto spessore con pannelli sandwich
- Compartimentazione tecnica separata
- Predisposizione per passaggi tecnici e interfacciamento banco prova
- Struttura dimensionata per carichi dinamici e integrazione su massa sismica
La soluzione consente accesso completo al vano di prova e riduzione dei tempi di setup rispetto alle camere climatiche tradizionali.
Prestazioni Termiche
- Campo temperatura: −40 °C ÷ +125 °C
- Velocità di variazione fino a 4 °C/min
- Stabilità termica nel tempo fino a ±0,5 °C
- Gestione dissipazioni tipiche di motori elettrici e sistemi di trasmissione
Il sistema è progettato per garantire ripetibilità dei cicli anche in presenza di carichi termici variabili.
Prestazioni Climatiche
- Umidità relativa controllata fino a 95 % UR
- Campo climatico operativo: +10 °C ÷ +95 °C
- Controllo accurato di temperatura e umidità
- Gestione del dew point secondo climatogramma di progetto
Sistema Frigorifero
- Circuito frigorifero a espansione diretta
- Compressori industriali ad alta efficienza
- Condensazione ad acqua
- Sistema dimensionato per stabilità nel range operativo esteso
Sistema di Controllo
Piattaforma PLC DOT con software proprietario CliMaLogic®:
- Programmazione cicli multi-step
- Monitoraggio parametri in tempo reale
- Data logging integrato
- Integrazione via Ethernet / TCP-IP
- Compatibilità con sistemi di supervisione sala prova
Sicurezza e Conformità
- Interblocchi di sicurezza
- Protezione sistemi di riscaldamento e refrigerazione
- Monitoraggio parametri critici
- Progettazione conforme alle direttive europee applicabili
Applicazioni
- Validazione motori elettrici
- Prove funzionali su powertrain
- Test su sistemi di trasmissione
- Sviluppo e validazione automotive
- Attività R&D su componenti ad alta efficienza
Configurazioni Personalizzabili
La piattaforma TCEM è completamente configurabile in funzione di:
- Volume utile
- Range operativi
- Dissipazione termica
- Integrazione banco prova
- Normative di riferimento
